Циклон ЦПО-4

Циклон используется в автоматических линиях порошковой окраски с расходом воздуха от 2 000 до 4 000 кубических метров в час.

Тело циклона полностью сварное, выполнено из стали толщиной 3 мм. Внутренняя поверхность шлифованная, внешняя окрашена.

Узнать стоимость

Консультация специалиста

Циклон ЦПО-4

Циклон для систем порошковой окраски

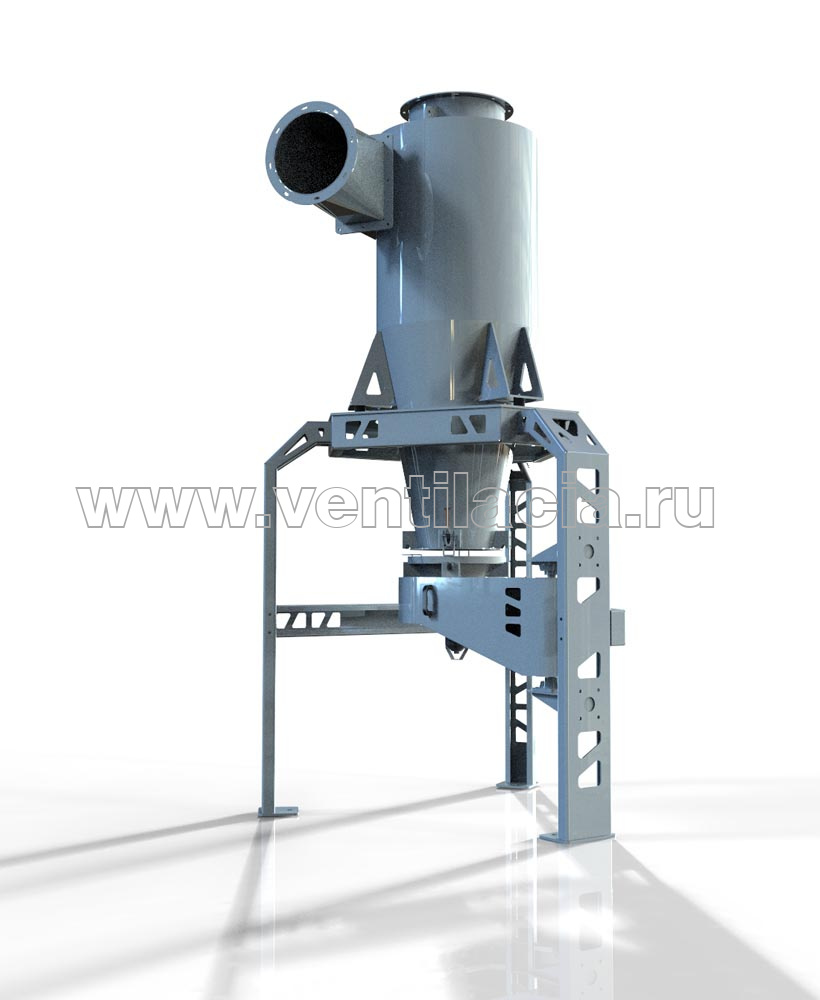

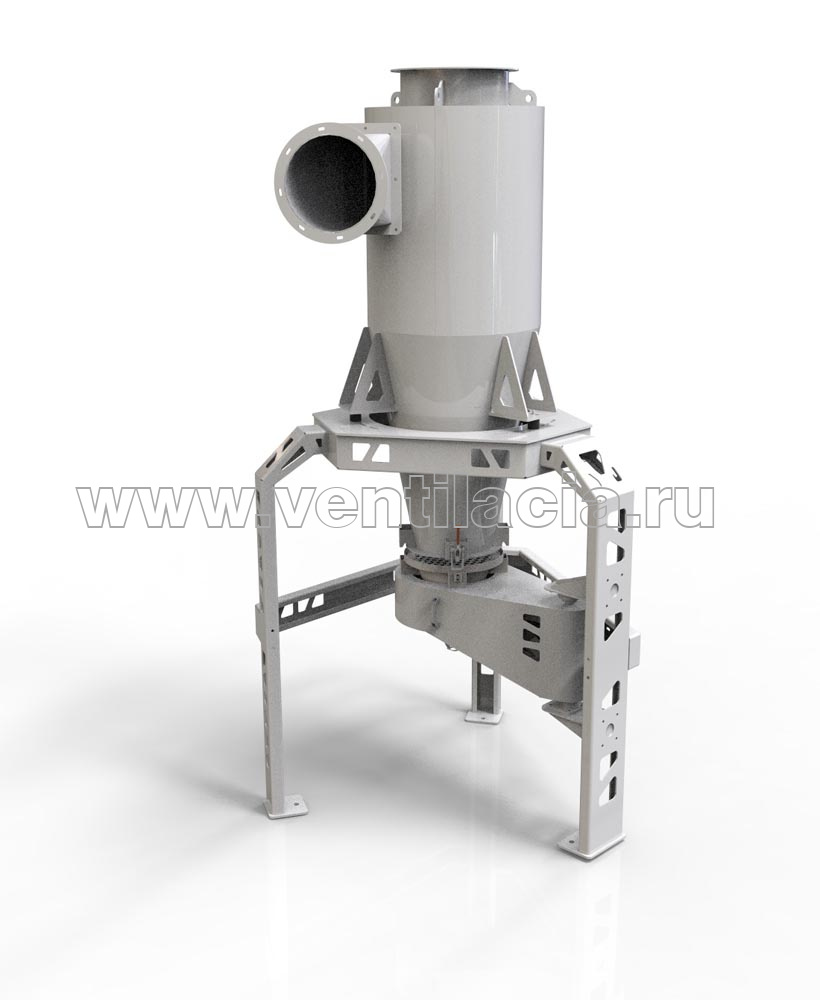

3D модель циклона ЦПО-4

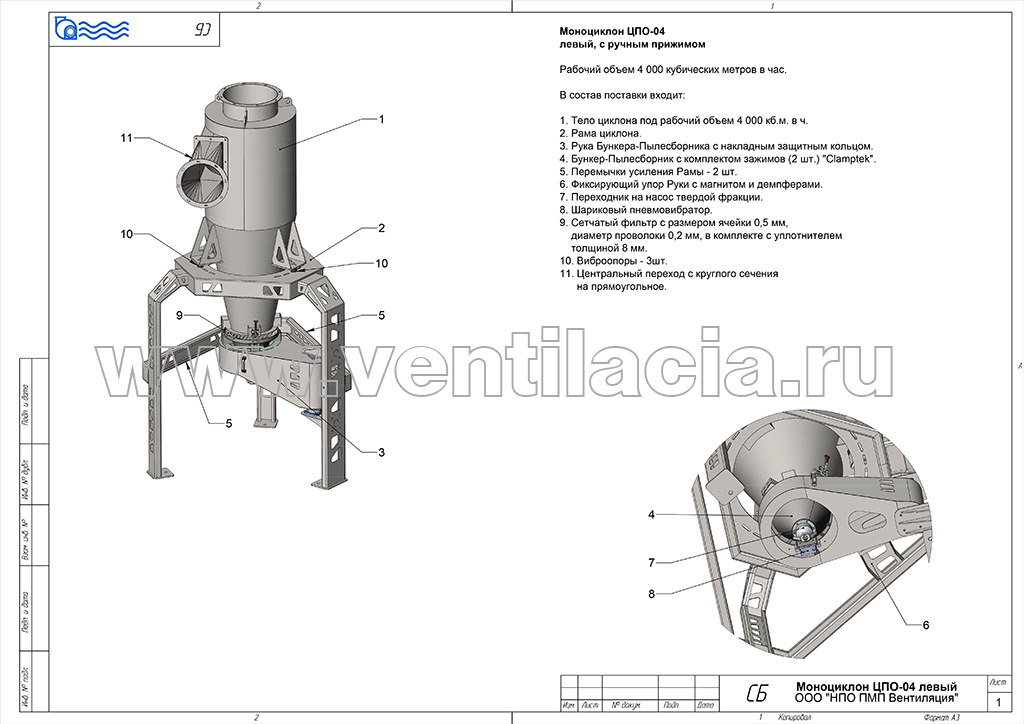

Состав циклона

Математическое моделирование потоков внутри циклона

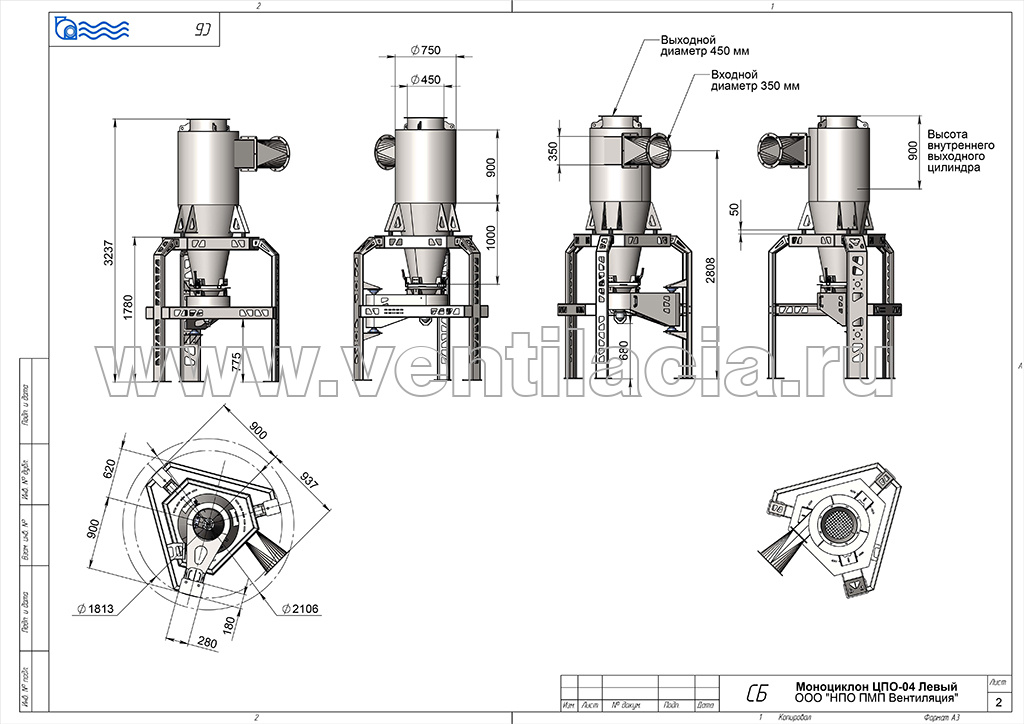

Габаритные размеры циклона

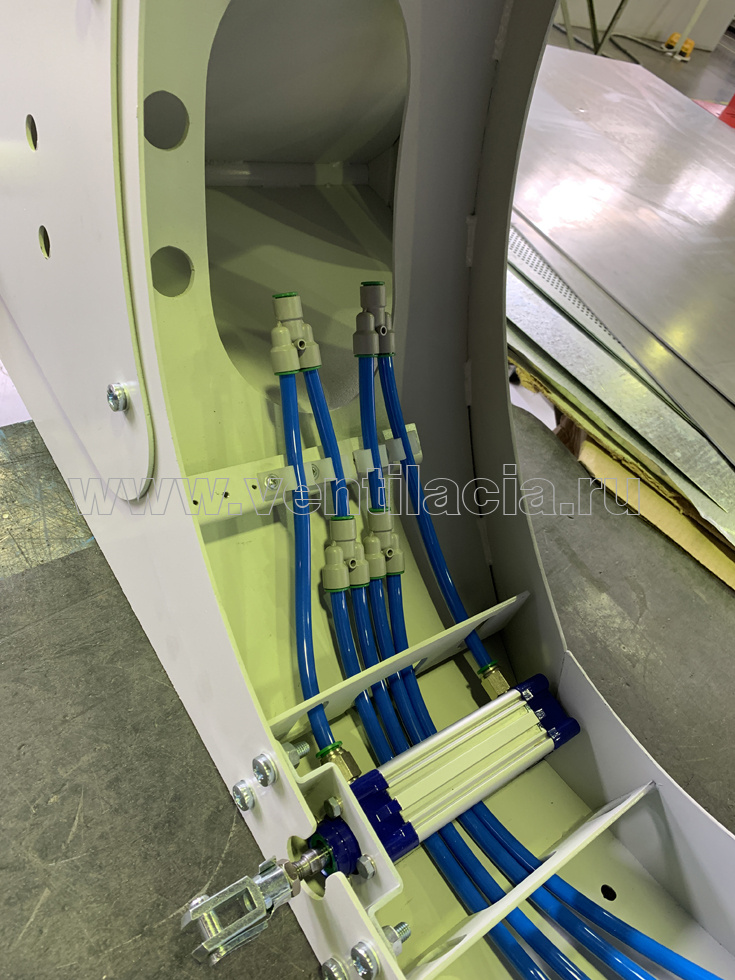

Рука циклона с установленными пневмоцилиндрами

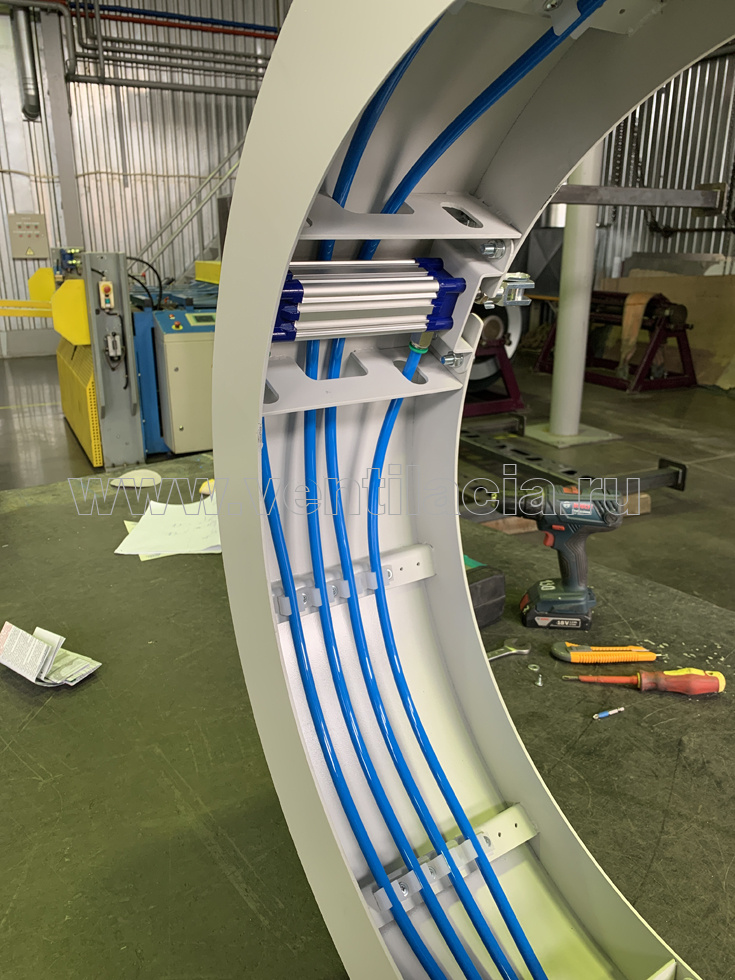

Рука циклона с установленными пневмоцилиндрами. Фото

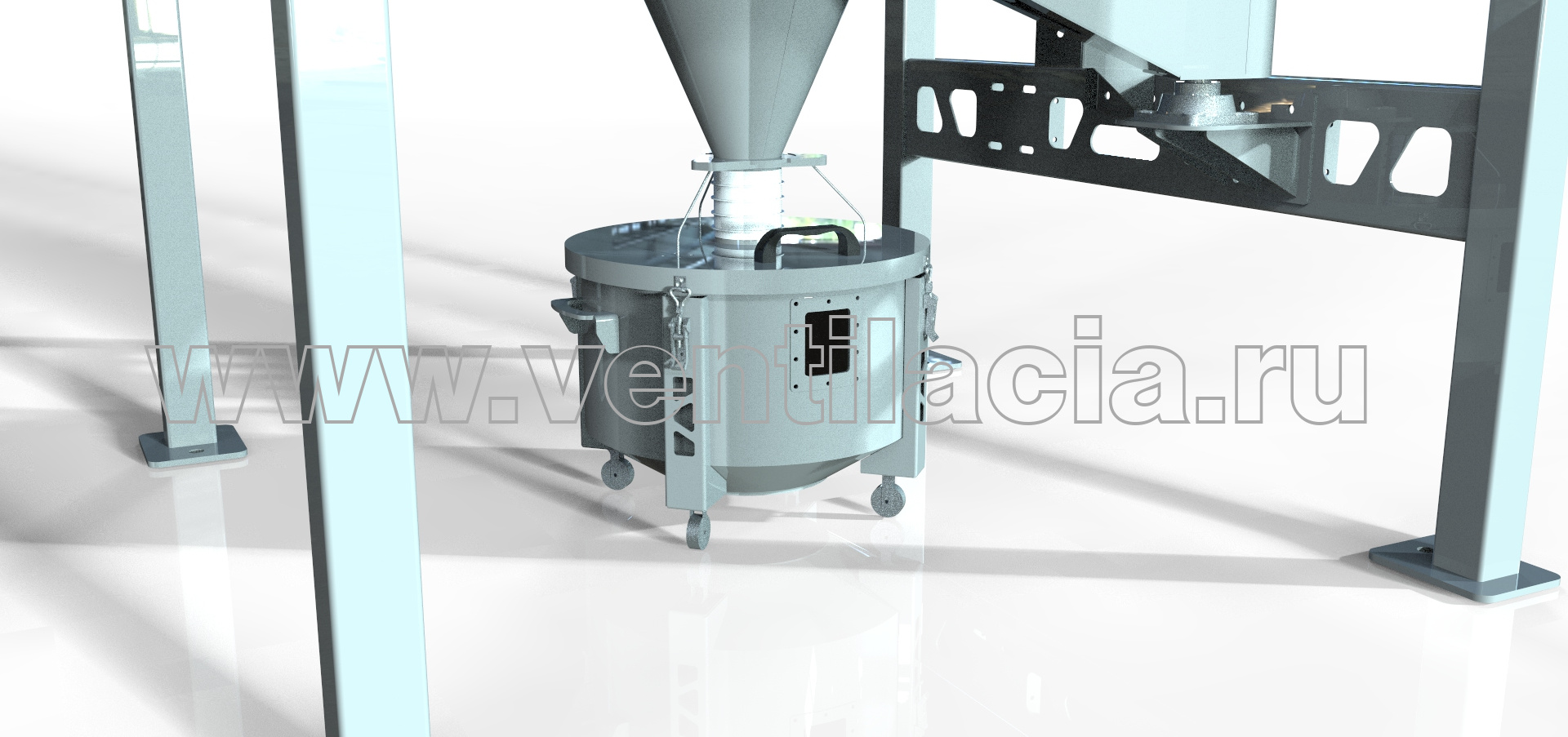

3D модель циклона. Крупным планом - бункер для сбора порошка

Описание

Комплект поставки:

1 – Тело циклона.

2 – Прямой центральный переход входного патрубка.

3 – Рама циклона с 4-мя виброизоляторами.

4 – Бункер-пылесборник.

5 – Рука с интегрированным пневматическим прижимом.

6 – Блок управления прижимом.

7 – Сетчатый фильтр (тканая сетка с размером ячейки 0,5 мм, диаметр проволоки 0,2 мм).

8 – Фиксирующий упор руки.

9 – Интерфейс для подключения насоса твердой фракции.

10 – Шариковый пневмовибратор S-30.

11 – Перемычки Рамы (2шт.).

12 – Демпферы (2шт.).
