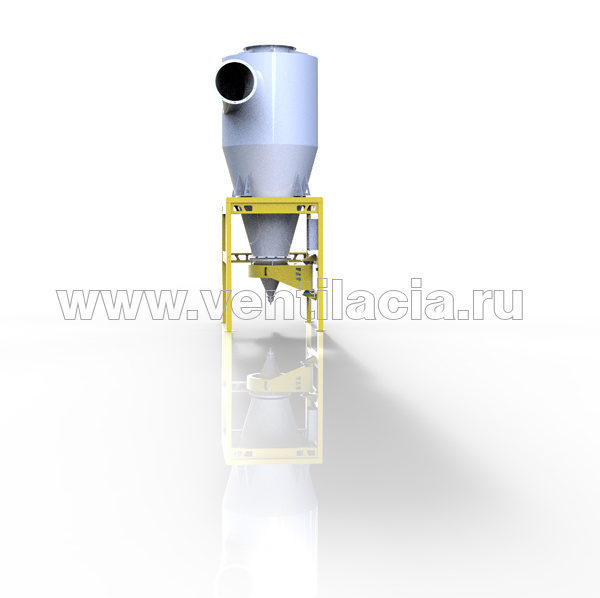

Циклон ЦПО-20

Циклон используется в автоматических линиях порошковой окраски с расходом воздуха от 16 000 до 20 000 кубических метров в час. Тело циклона полностью сварное, выполнено из стали толщиной 3 мм. Внутренняя поверхность шлифованная, внешняя окрашена.

Узнать стоимость

Консультация специалиста

Циклон ЦПО-20

Системы рекуперации для порошковой покраски

Циклон из нержавейки

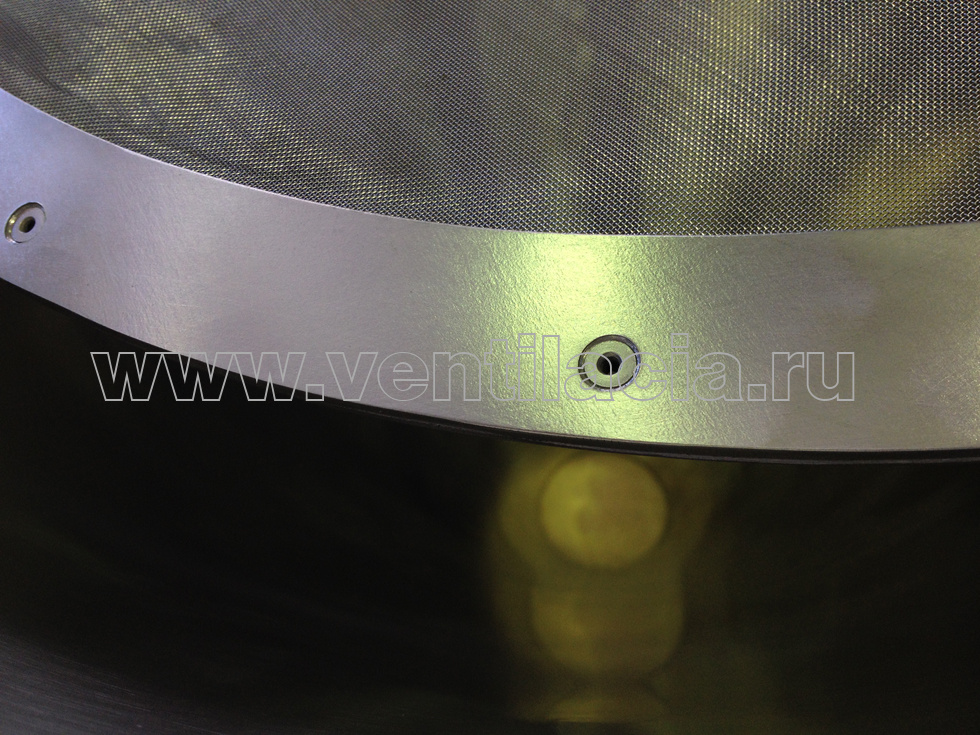

Зажимные фланцы сетчатого фильтра циклона. Фото

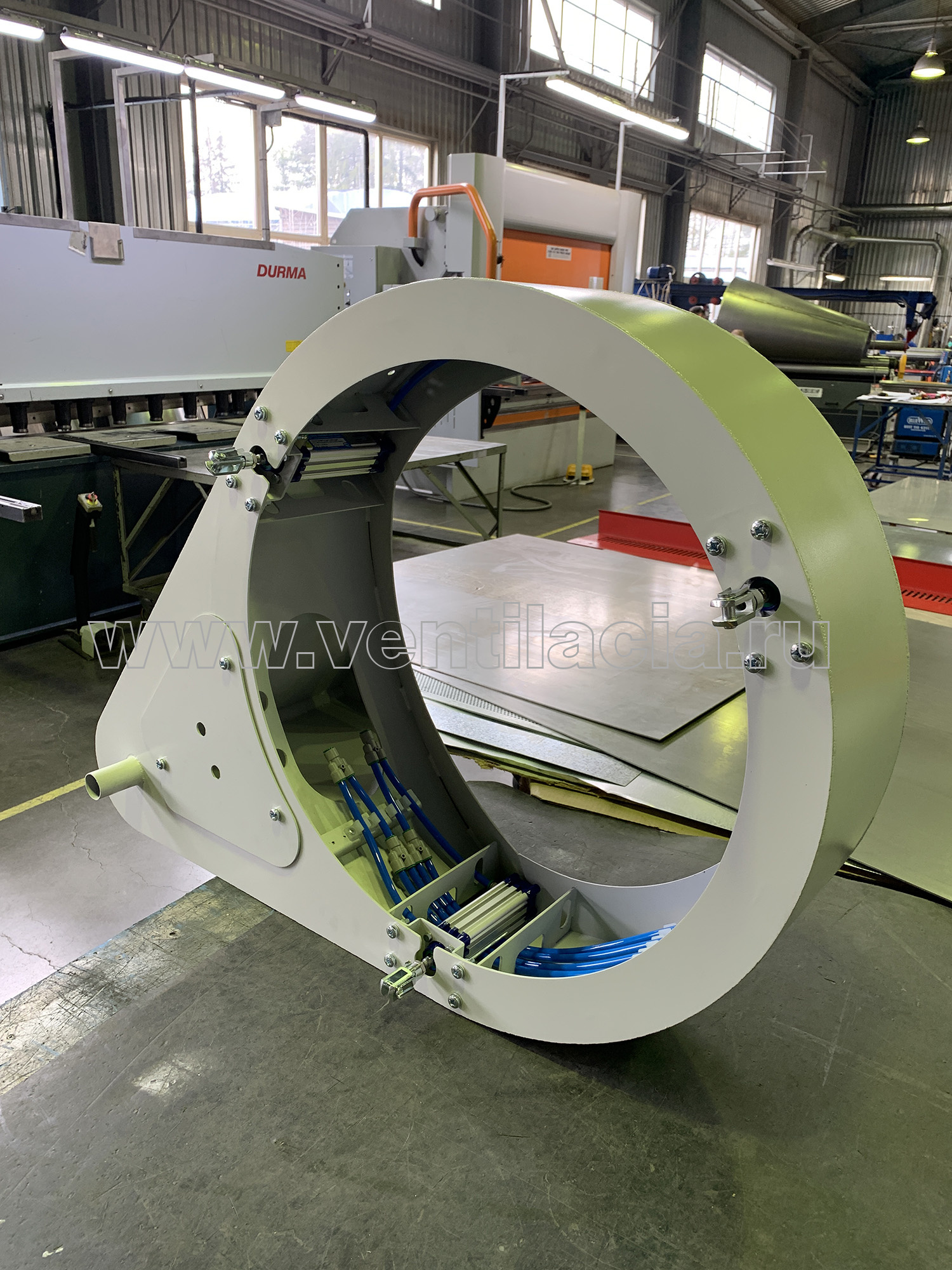

Рука циклона. Фото22

Рука циклона. Фото23

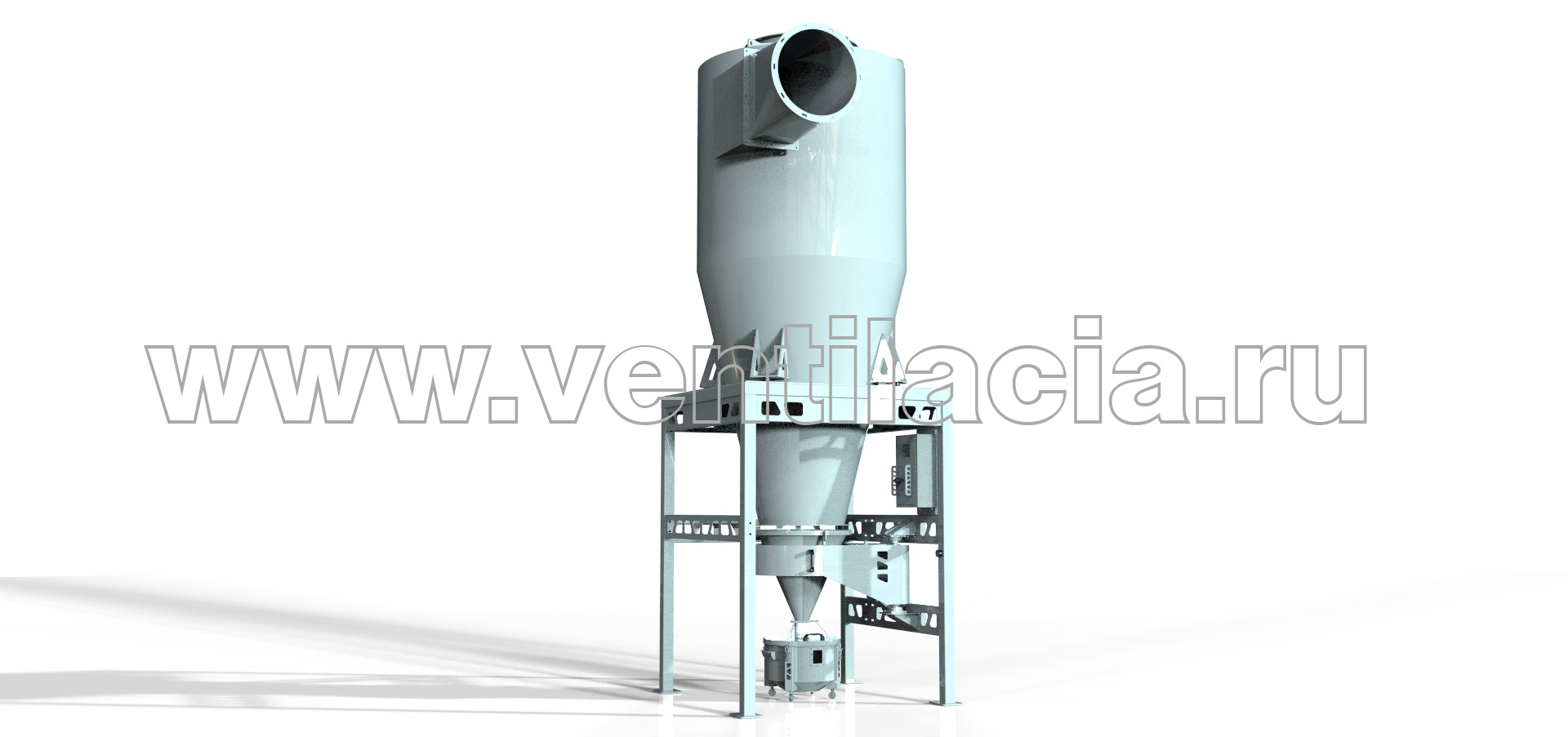

3Д модель циклона с бункером на защелках

Рука циклона. Фото24

3D модель бункера циклона

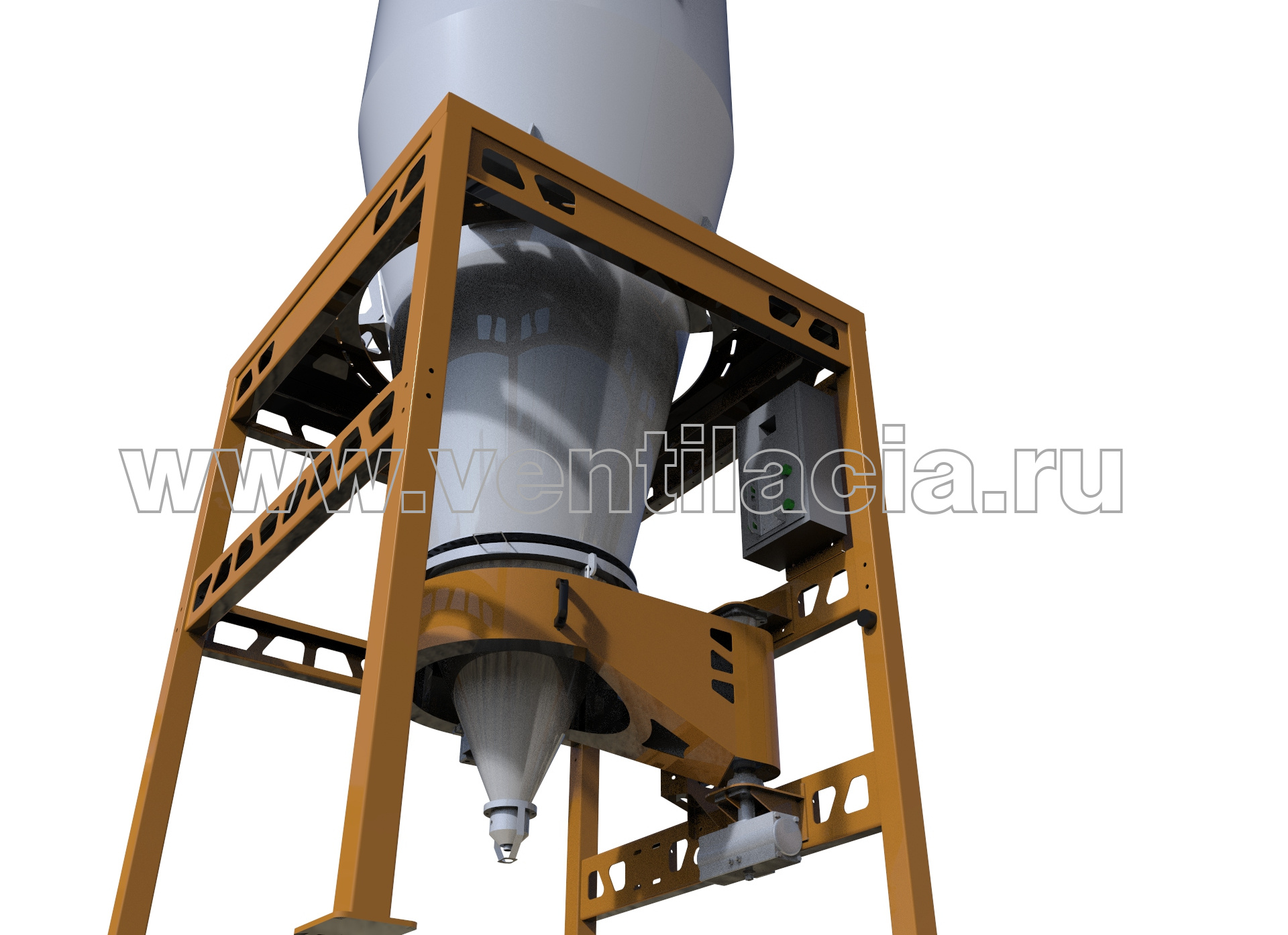

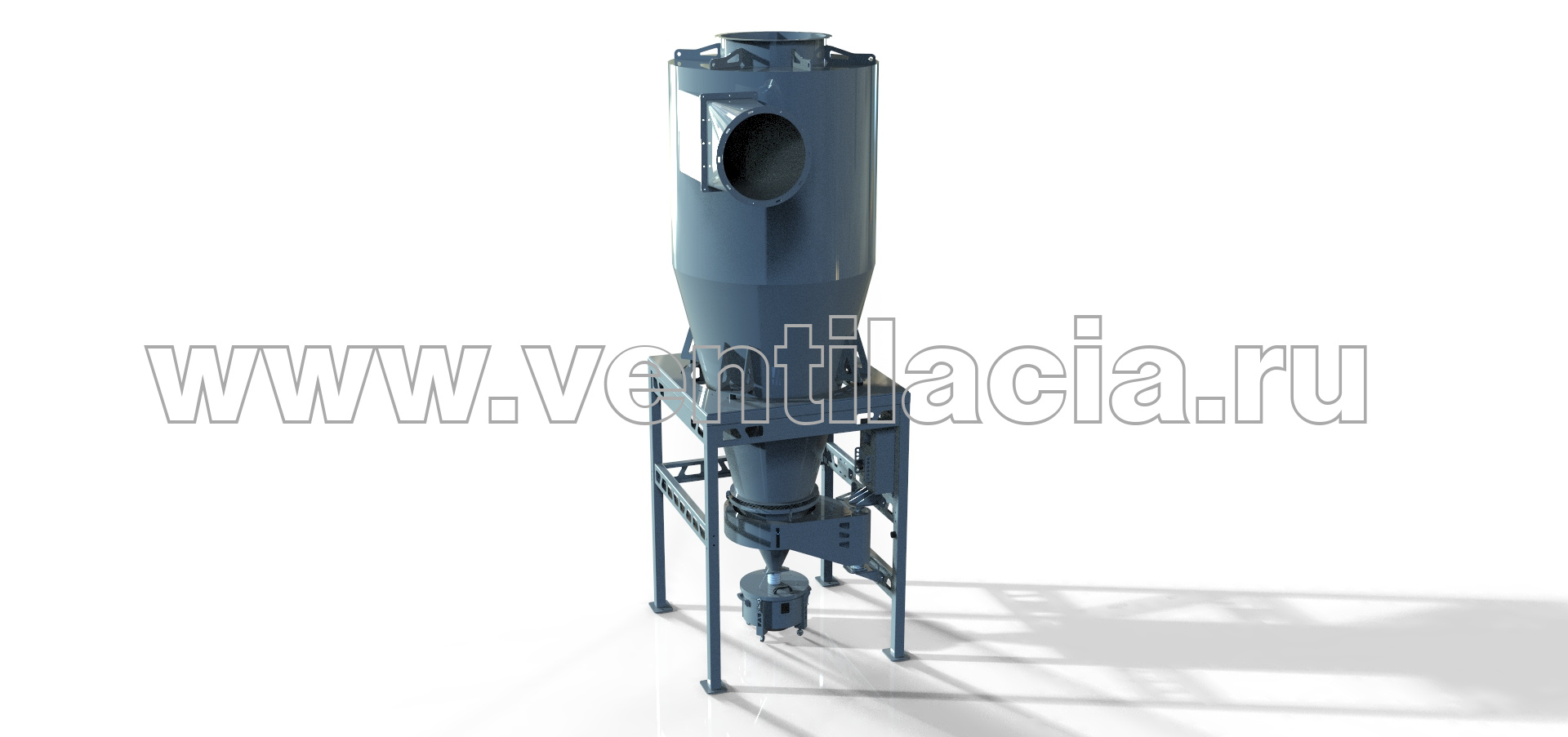

3D модель циклона. Фото20

Контрольная сборка циклона. Фото22

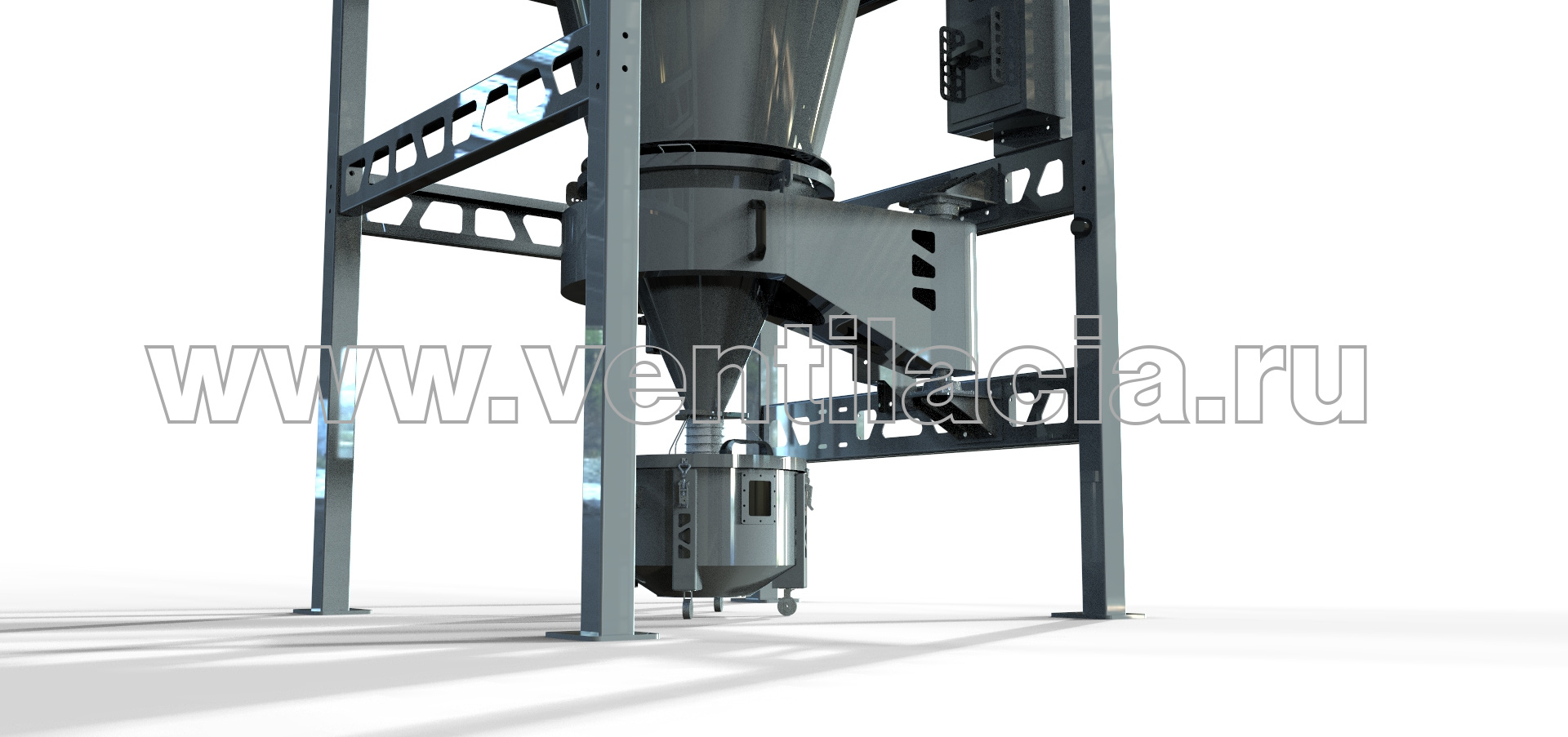

3D модель циклона. Нижняя часть. Фото11

Описание

Комплект поставки:

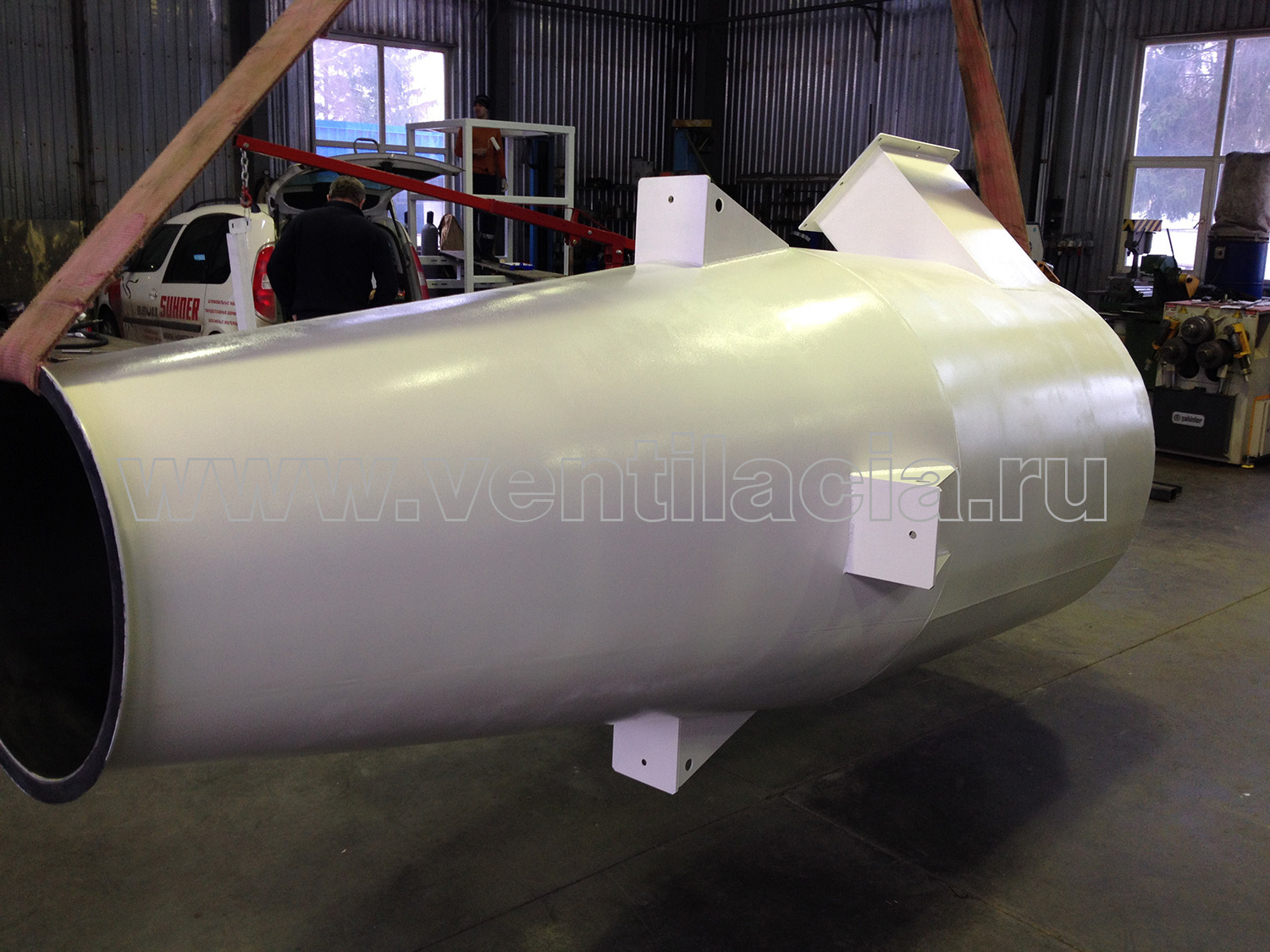

1 – Тело циклона.

2 – Прямой центральный переход входного патрубка.

3 – Рама циклона с 4-мя виброизоляторами.

4 – Бункер-пылесборник.

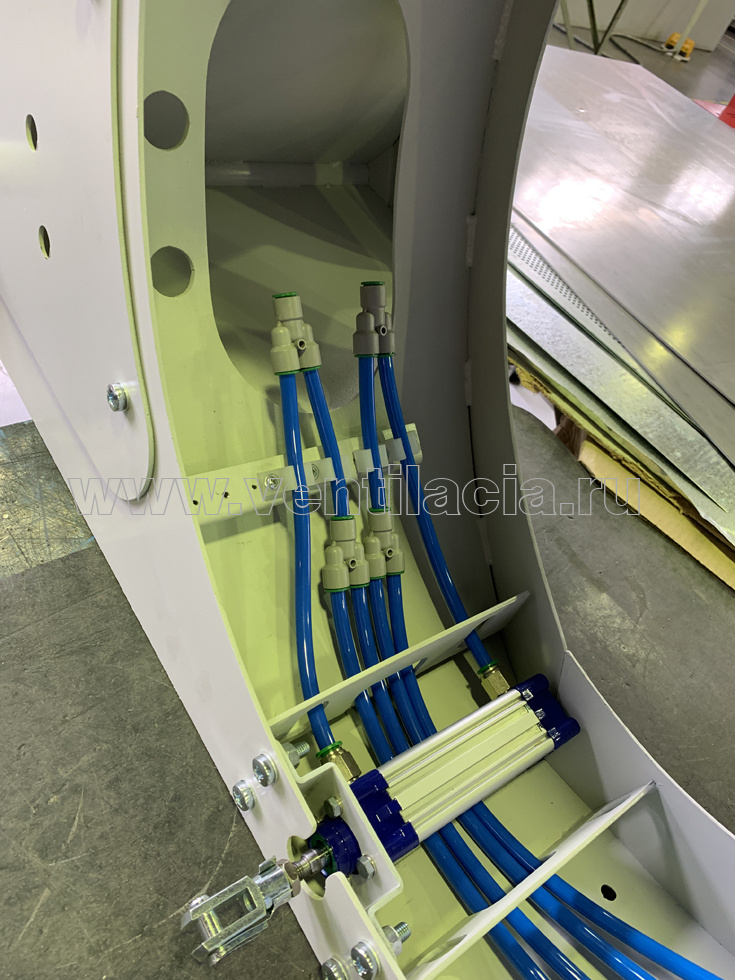

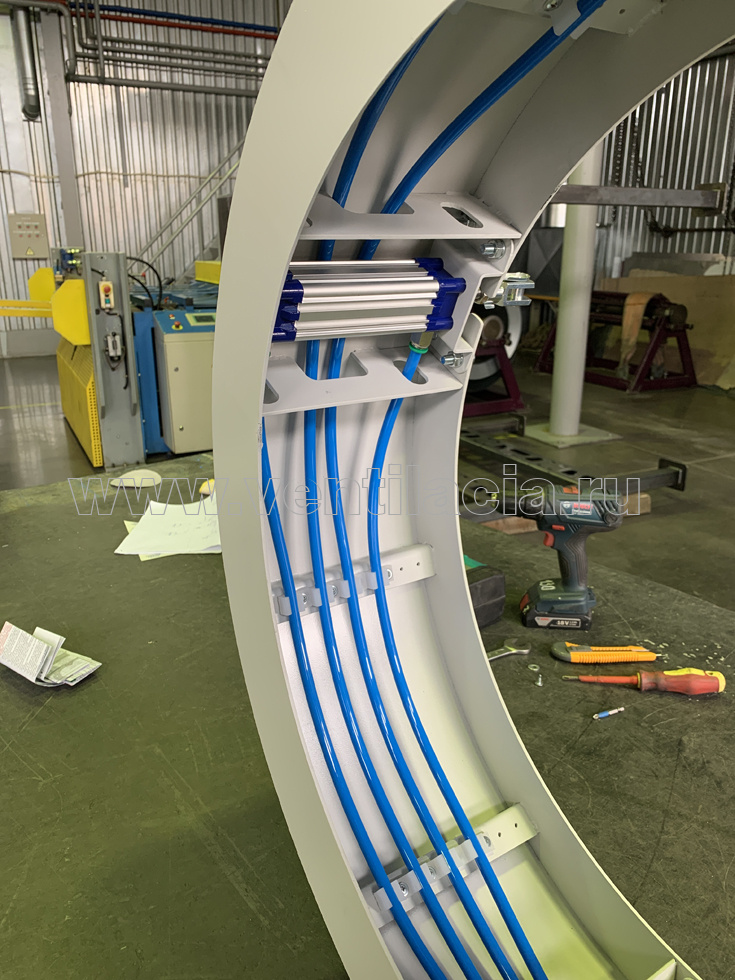

5 – Рука с интегрированным пневматическим прижимом.

6 – Блок управления прижимом.

7 – Сетчатый фильтр (тканая сетка с размером ячейки 0,5 мм, диаметр проволоки 0,2 мм).

8 – Фиксирующий упор руки.

9 – Интерфейс для подключения насоса твердой фракции.

10 – Шариковый пневмовибратор S-30.

11 – Перемычки Рамы (2шт.).

12 – Демпферы (2шт.).
