Циклон ЦПО-18

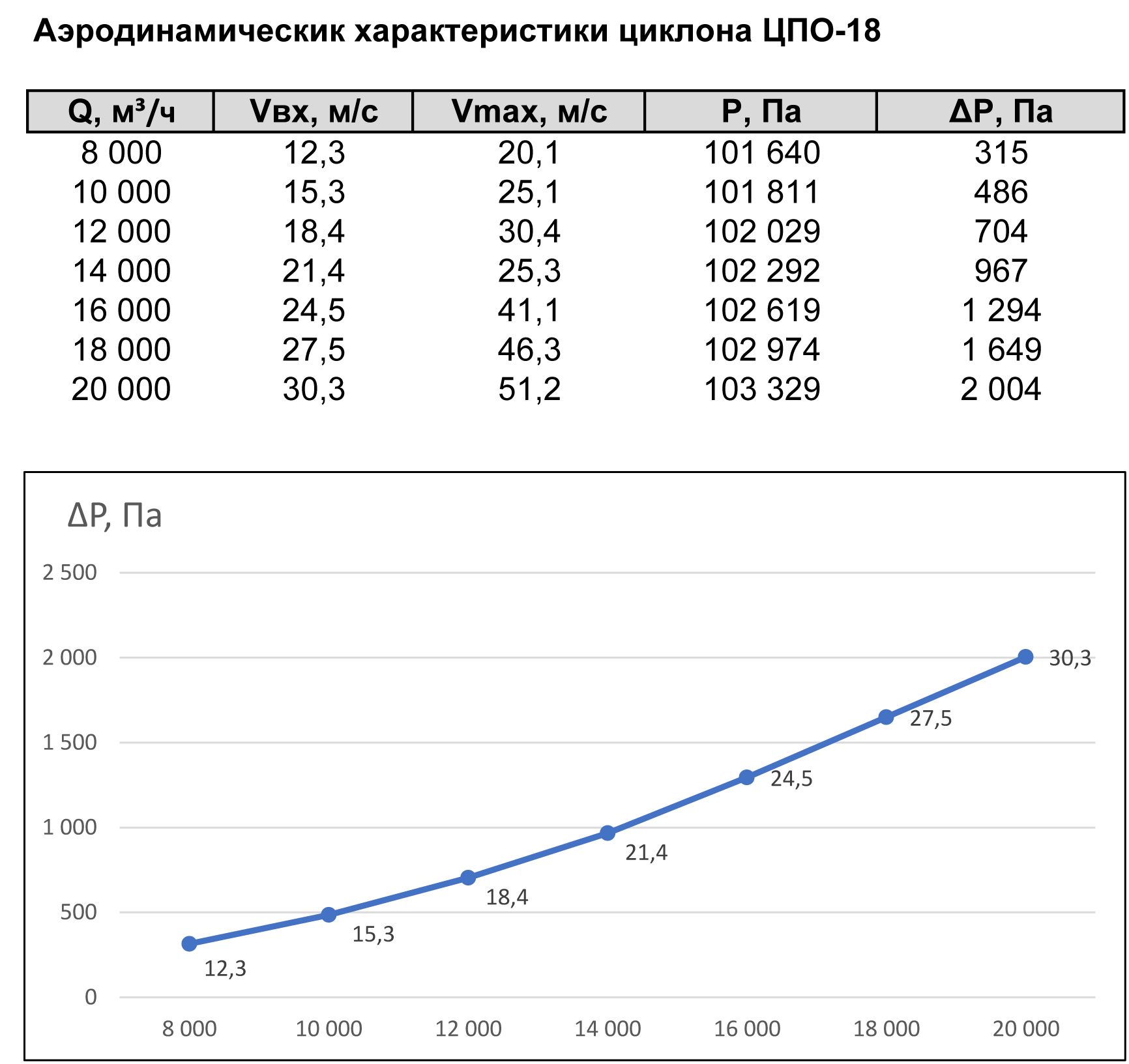

Циклон используется в автоматических линиях порошковой окраски с расходом воздуха от 12 000 до 18 000 кубических метров в час. Тело циклона полностью сварное, выполнено из стали толщиной 3 мм. Внутренняя поверхность шлифованная, внешняя окрашена.
Узнать стоимость Консультация специалиста

Циклон ЦПО-18

Циклон ЦПО-18 после окраски и нанесения логотипа компании

Циклон для покрасочных систем

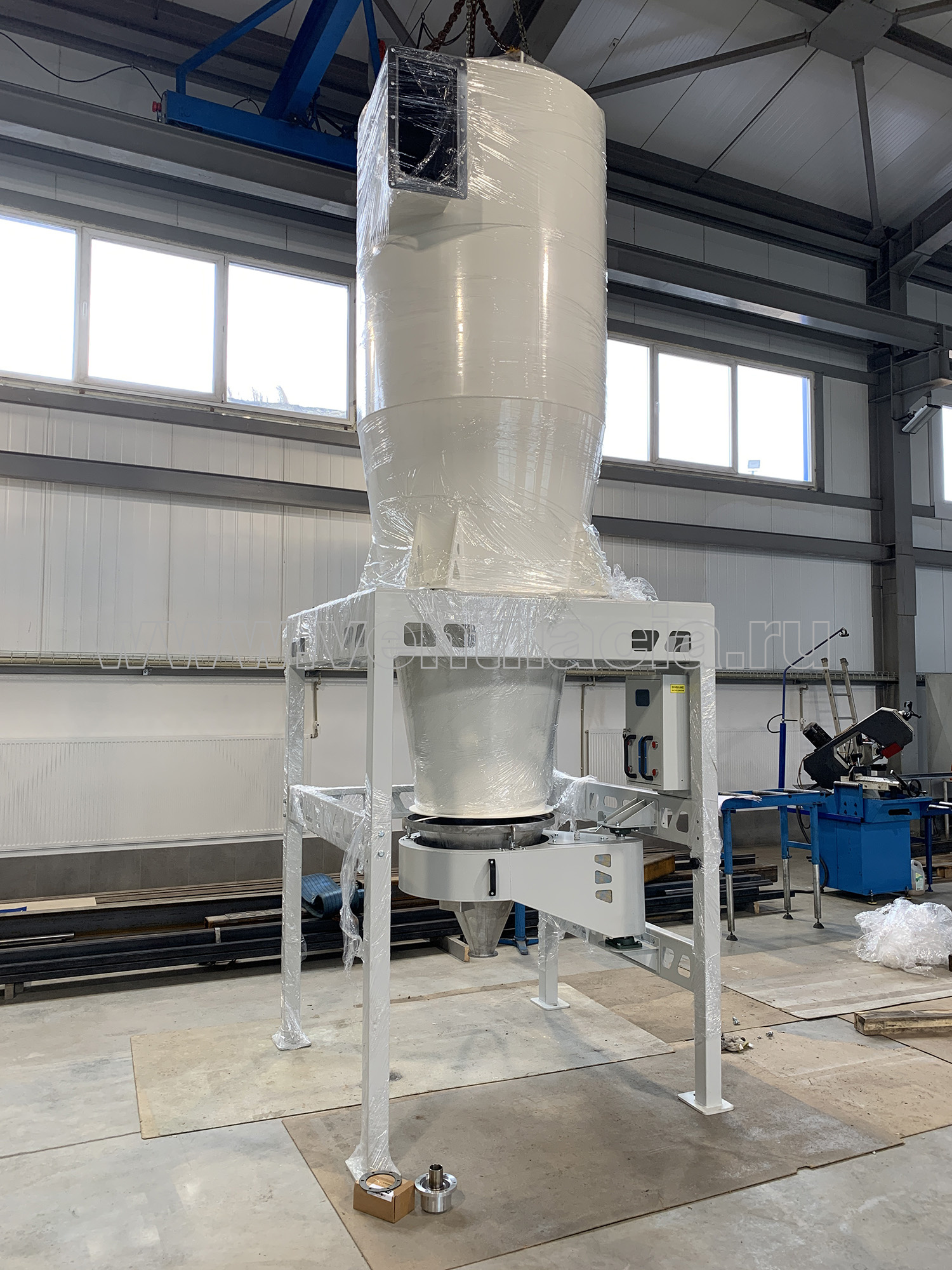

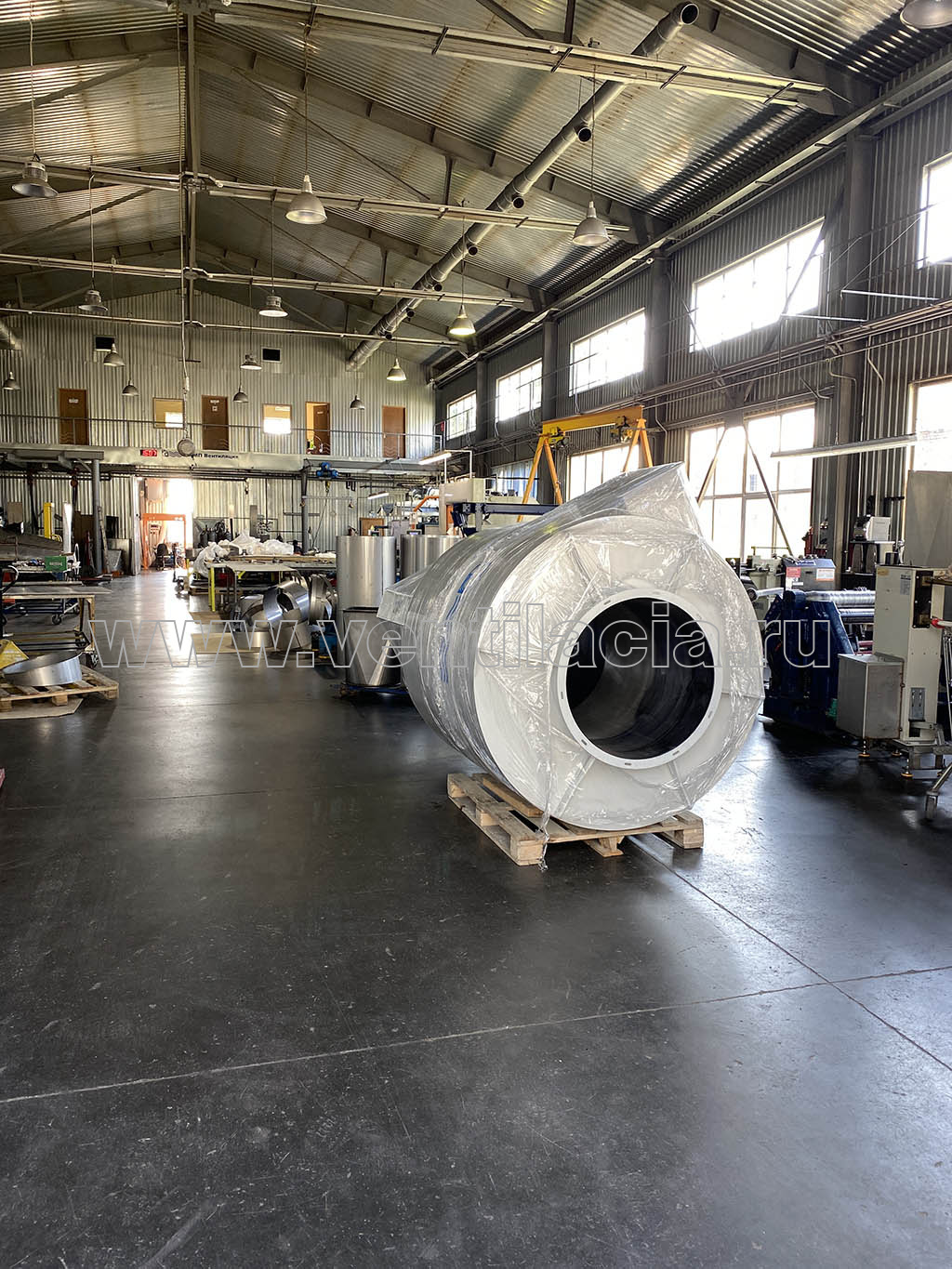

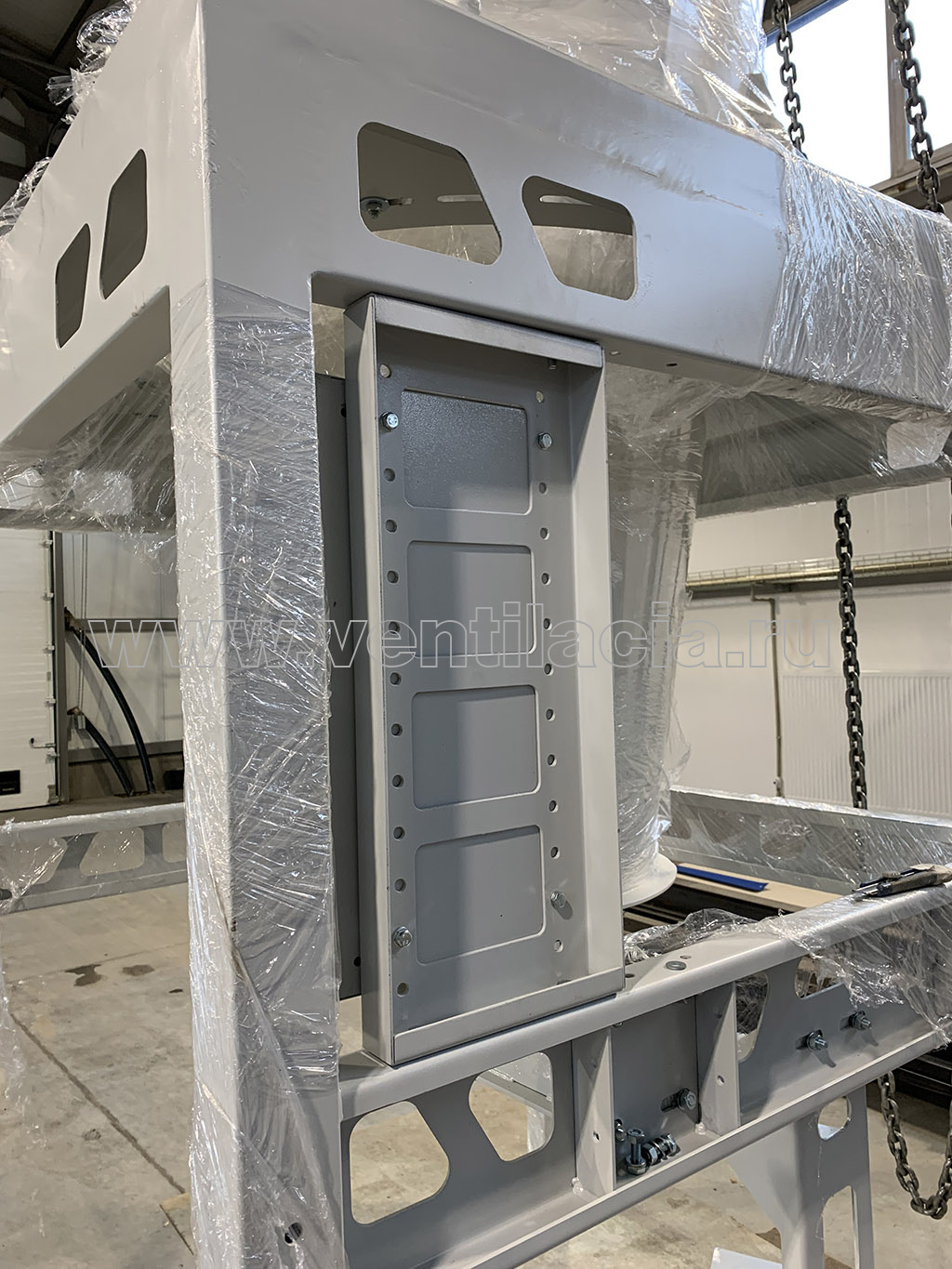

Готовое тело циклона (ЦПО-18) перед упаковкой

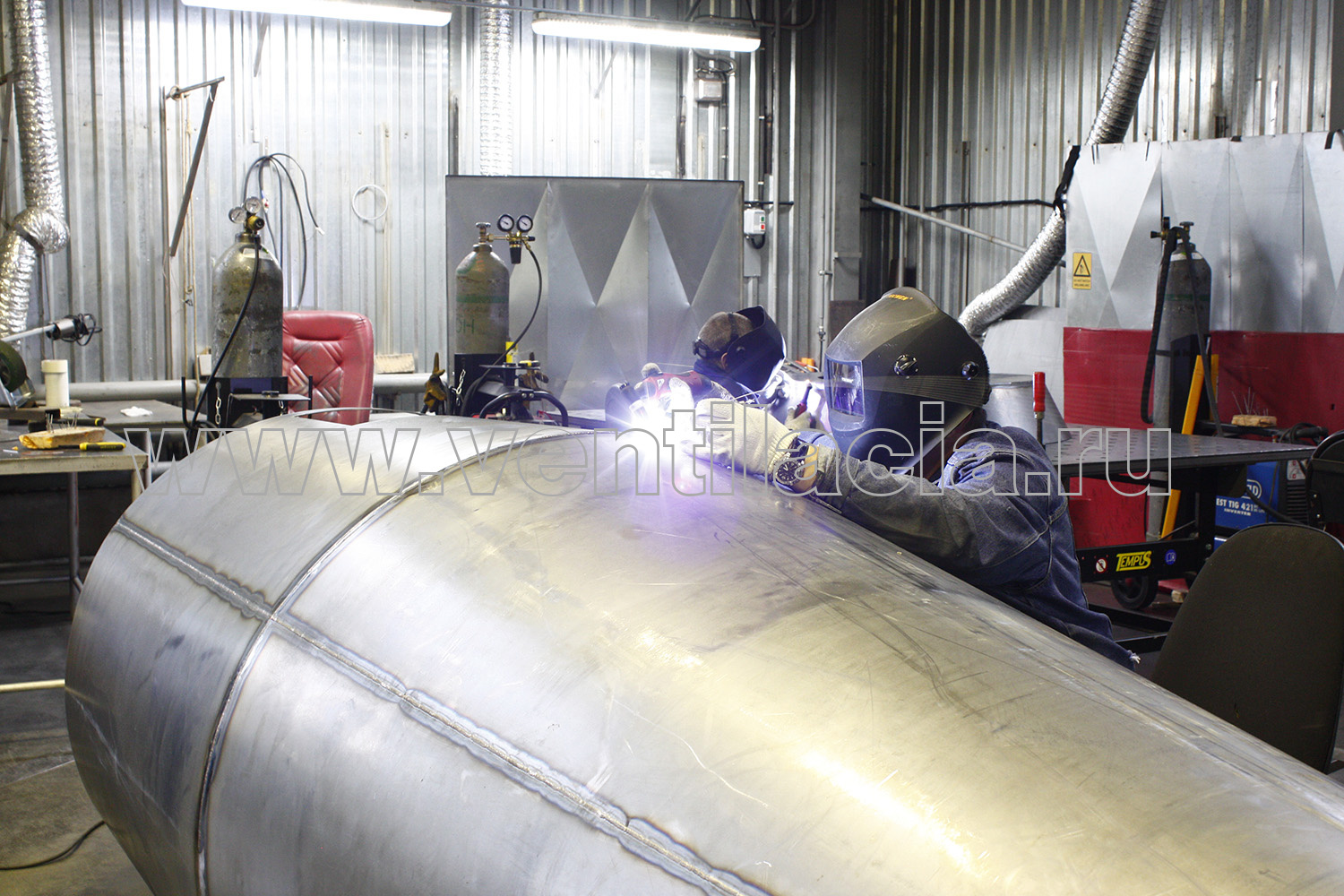

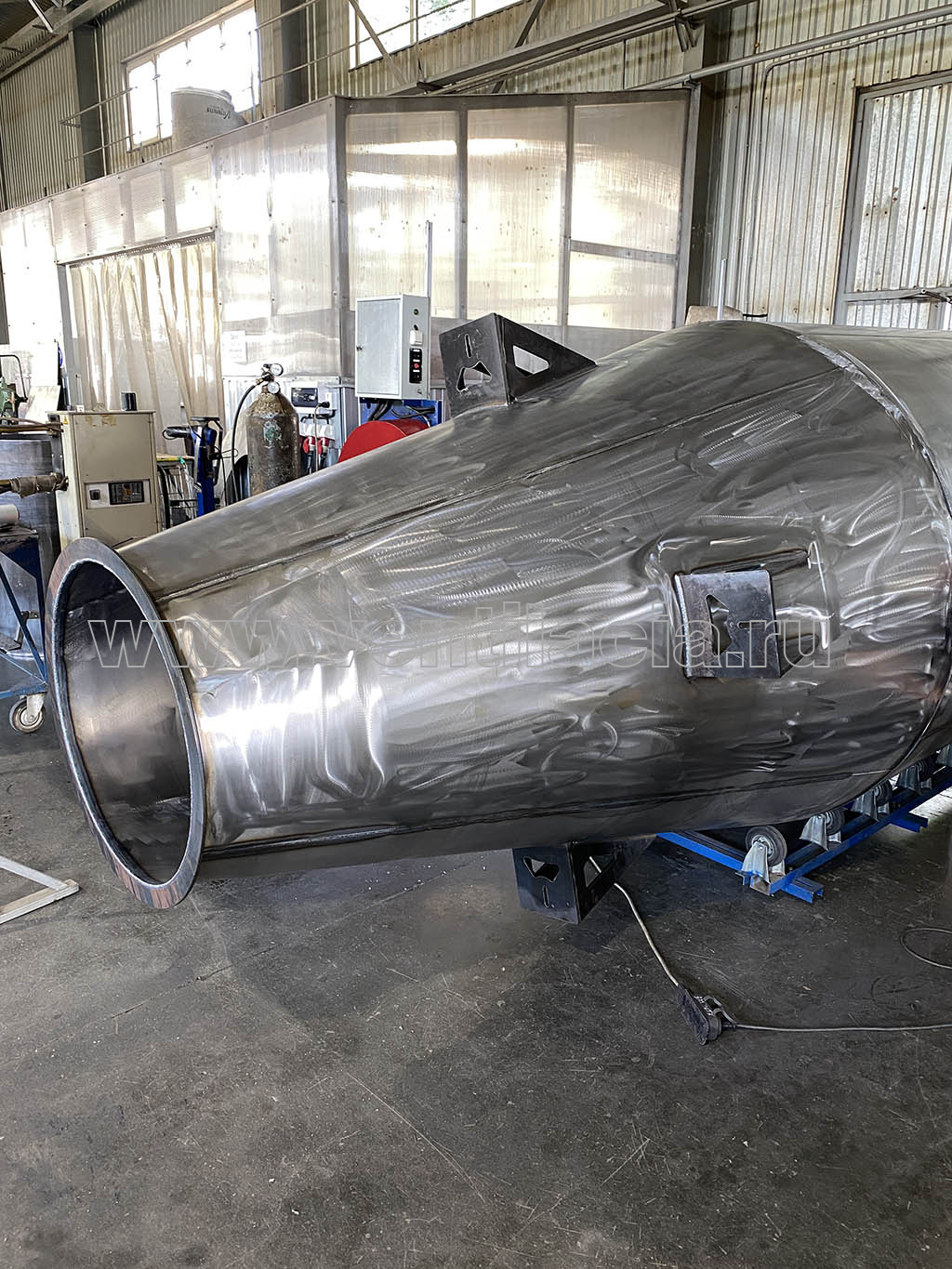

Процесс сварки циклона

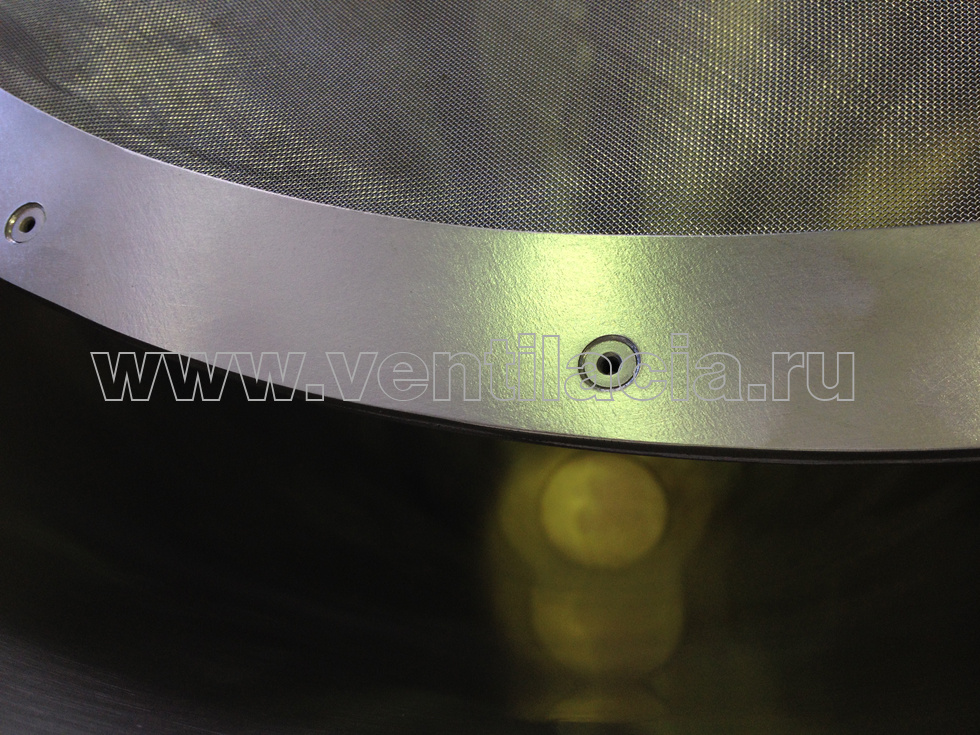

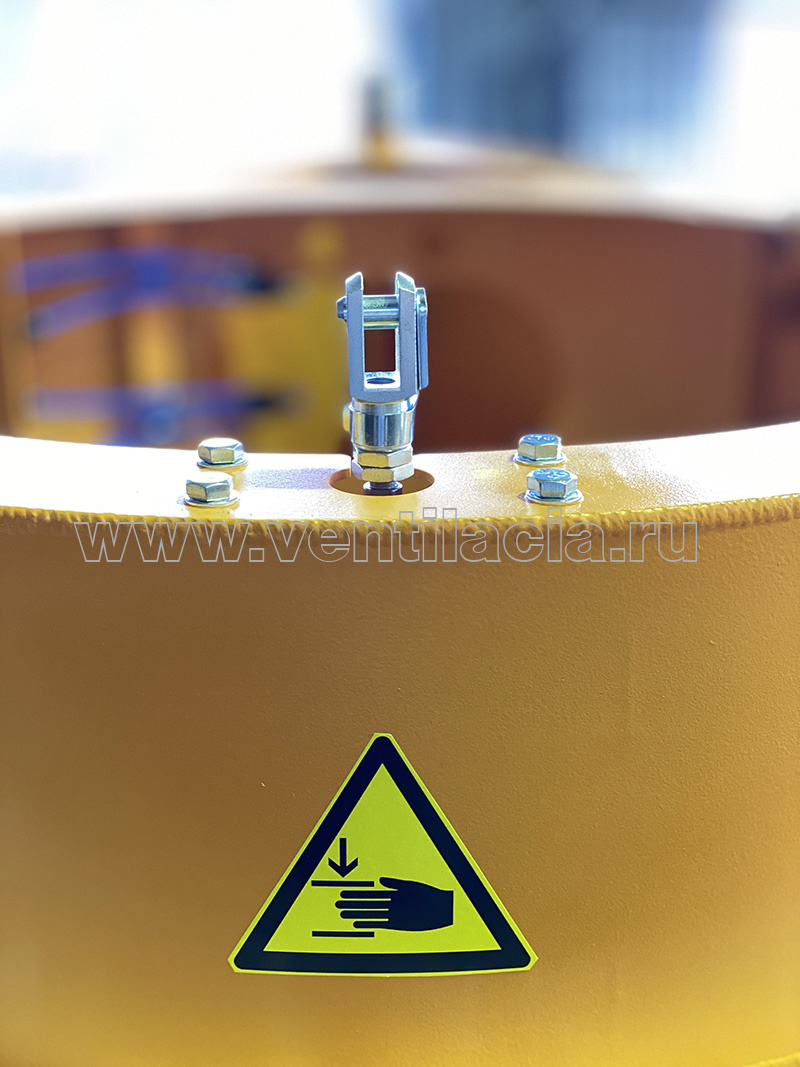

Зажимные фланцы сетчатого фильтра циклона

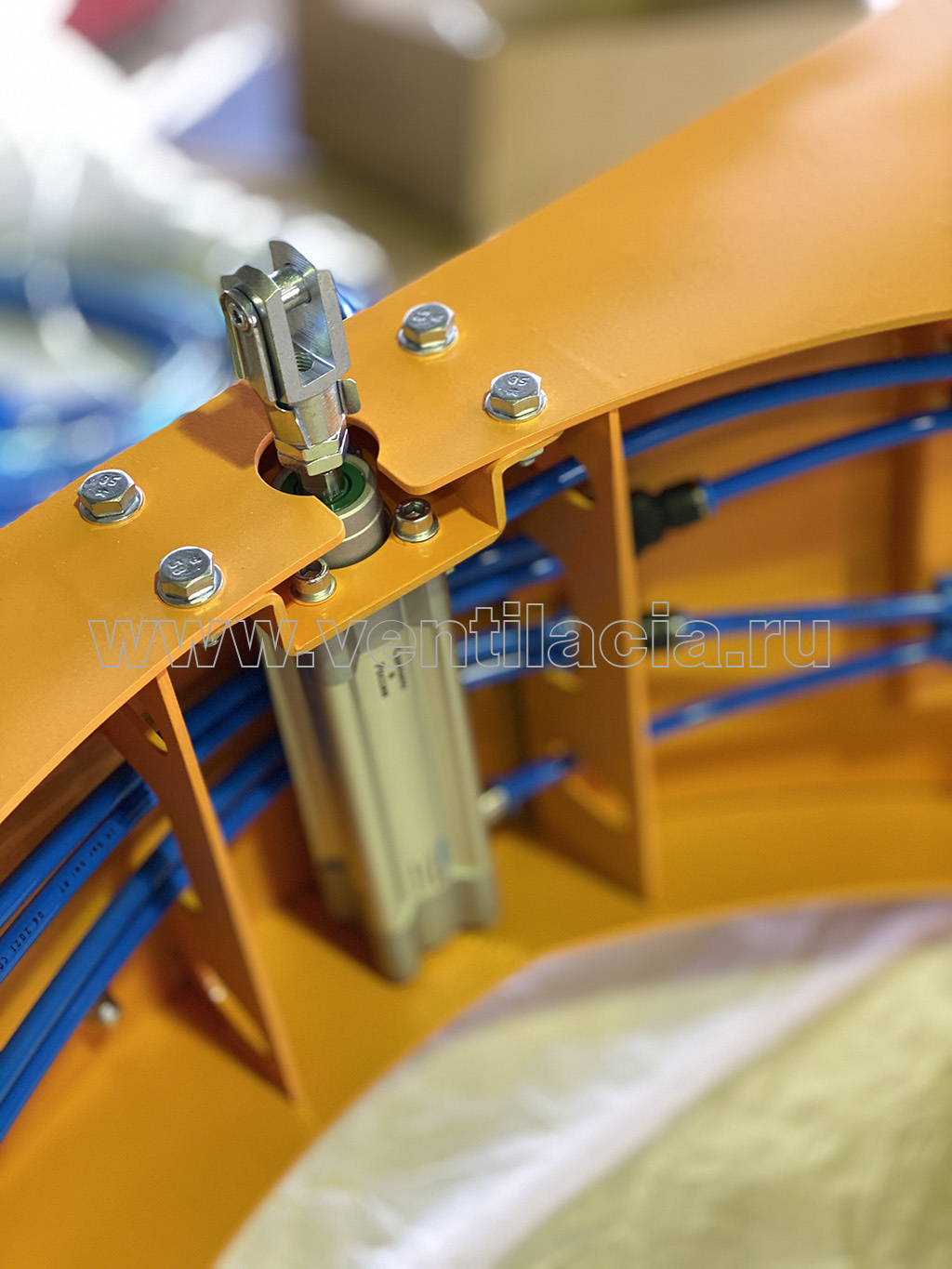

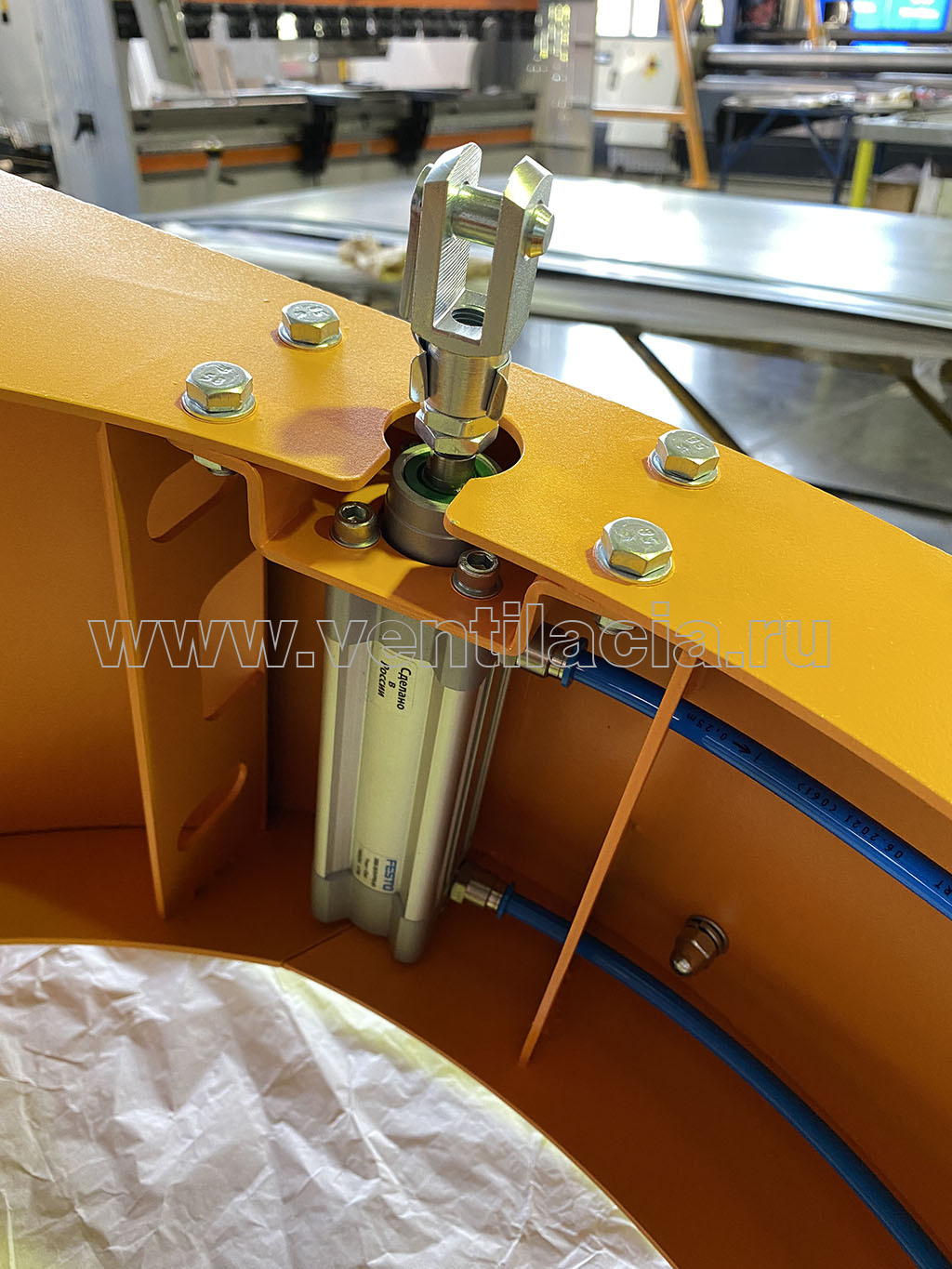

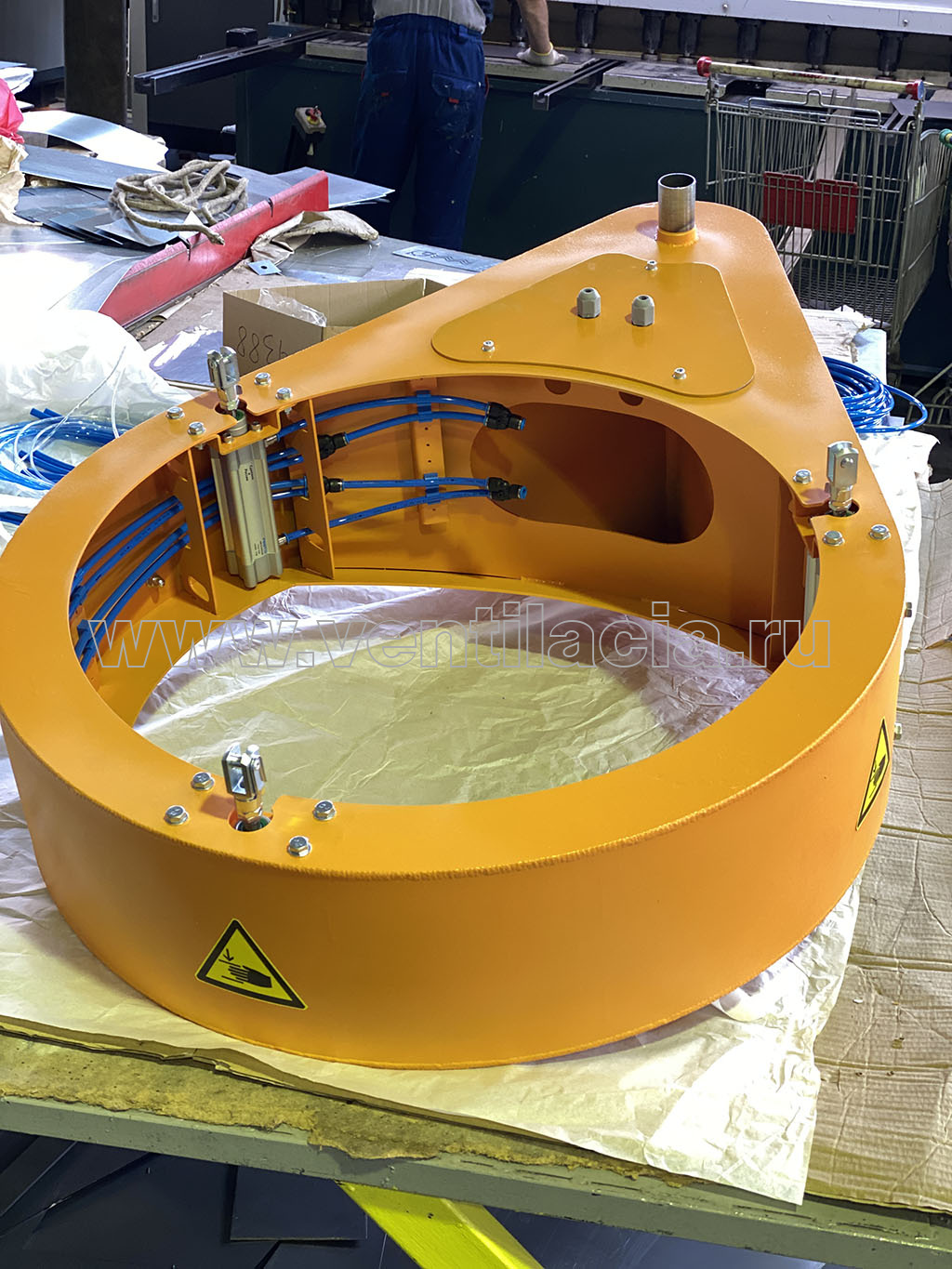

Рука циклона с установленными пневмоцилиндрами. Фото7

Контрольная сборка циклона. Фото10

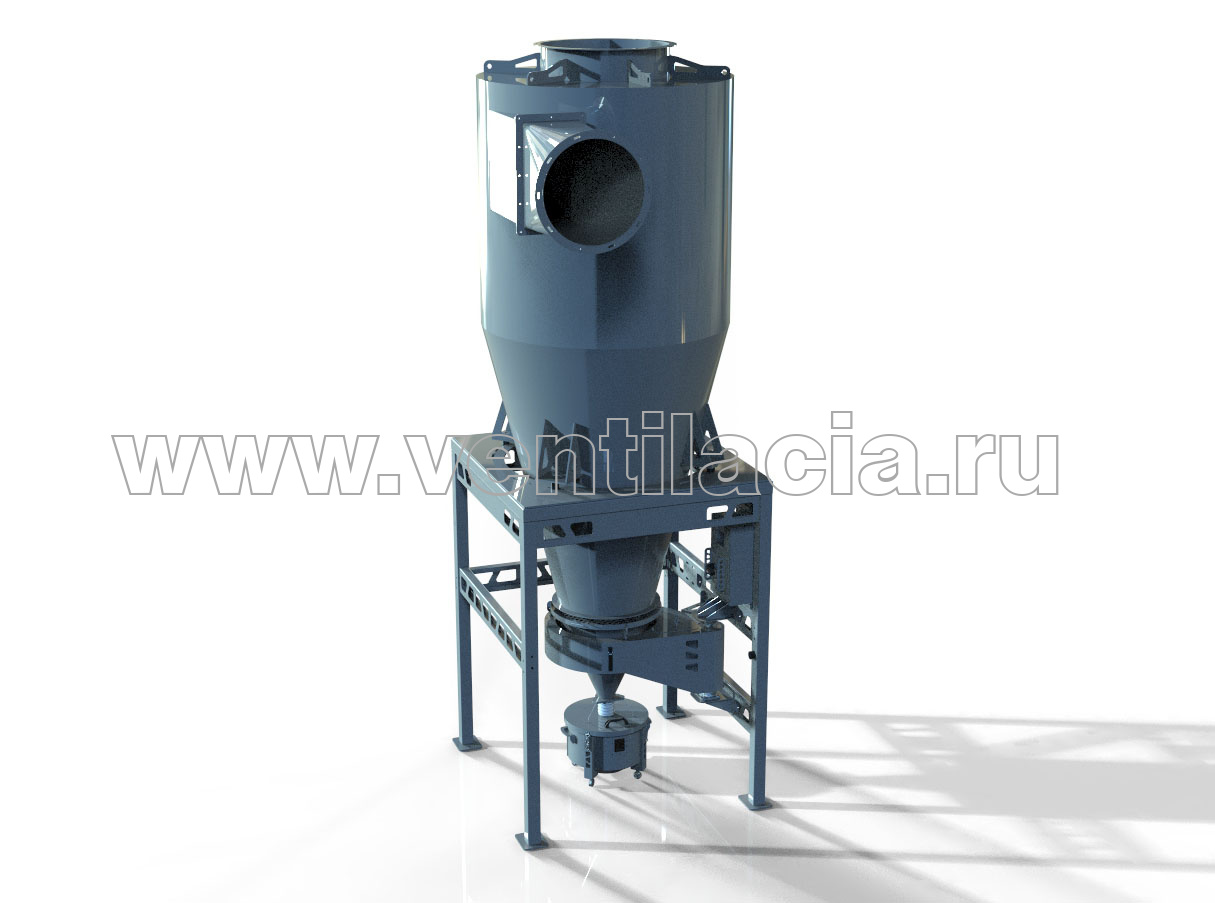

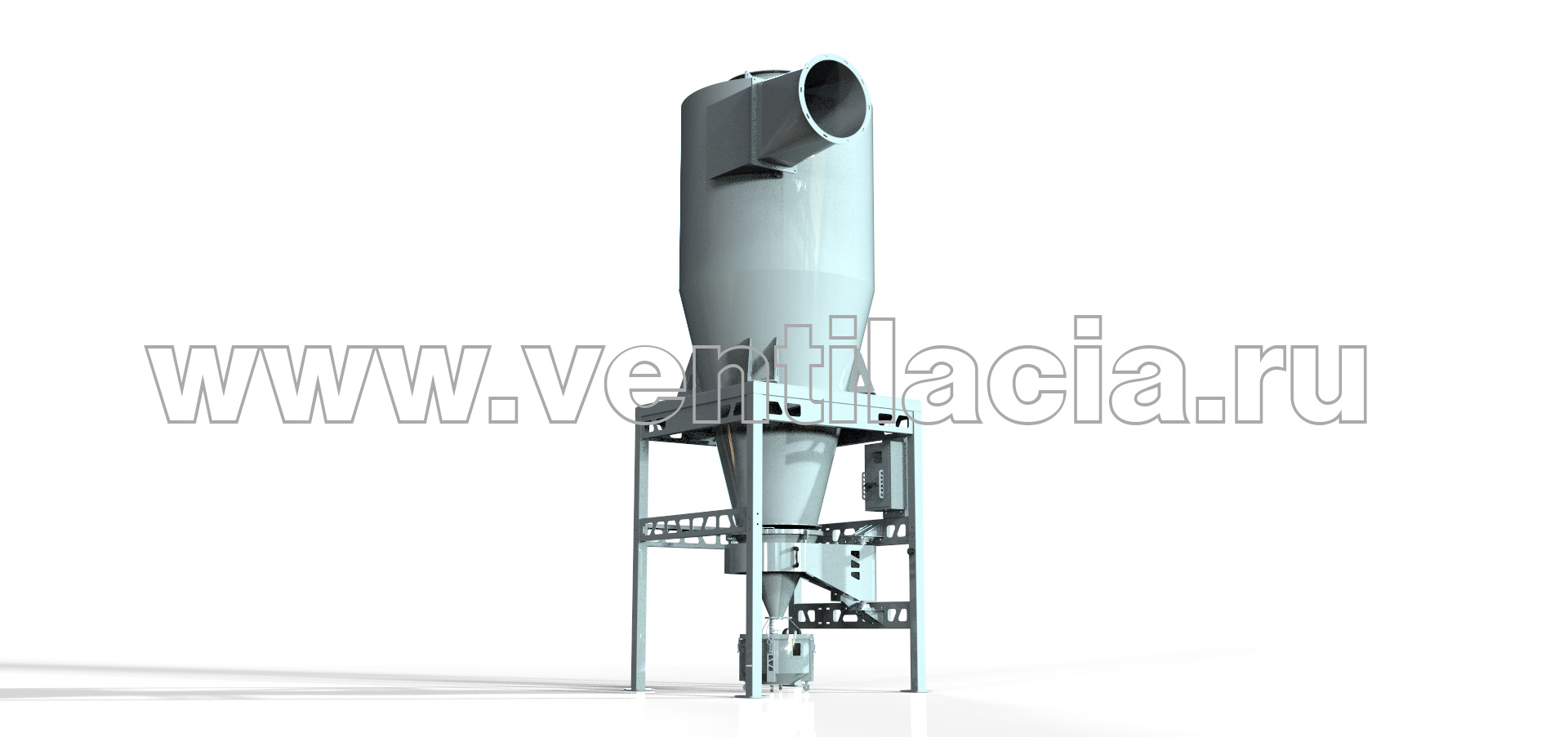

3D изображение циклона ЦПО-18 с бункером на защелках.

Контрольная сборка циклона. Фото11

Контрольная сборка циклона. Фото12

Контрольная сборка циклона. Фото13

Контрольная сборка циклона. Фото14

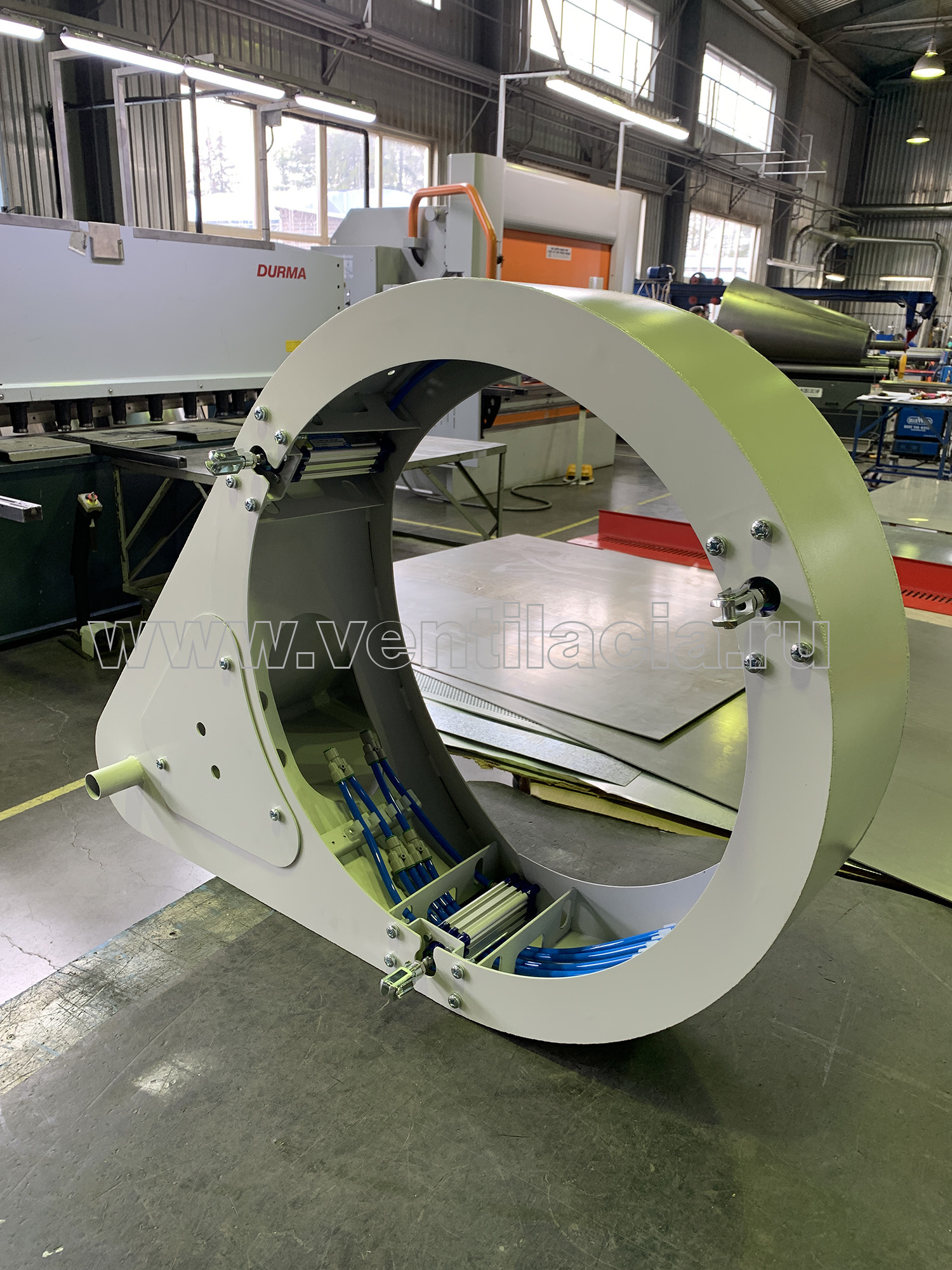

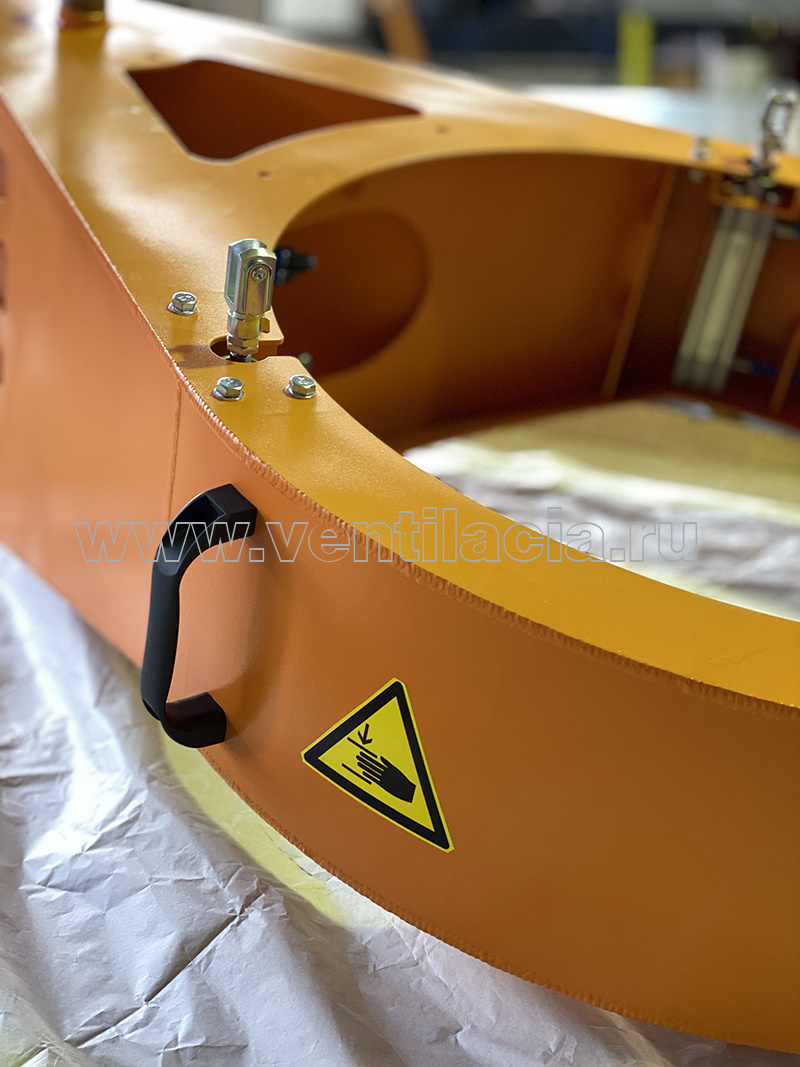

Рука циклона. Фото10

Рука циклона. Фото11

3Д модель конуса циклона с установленным сетчатым фильтром.

3D модель сетчатого фильтра циклона

Крупным планом - рука циклона и бункер для сбора порошка.

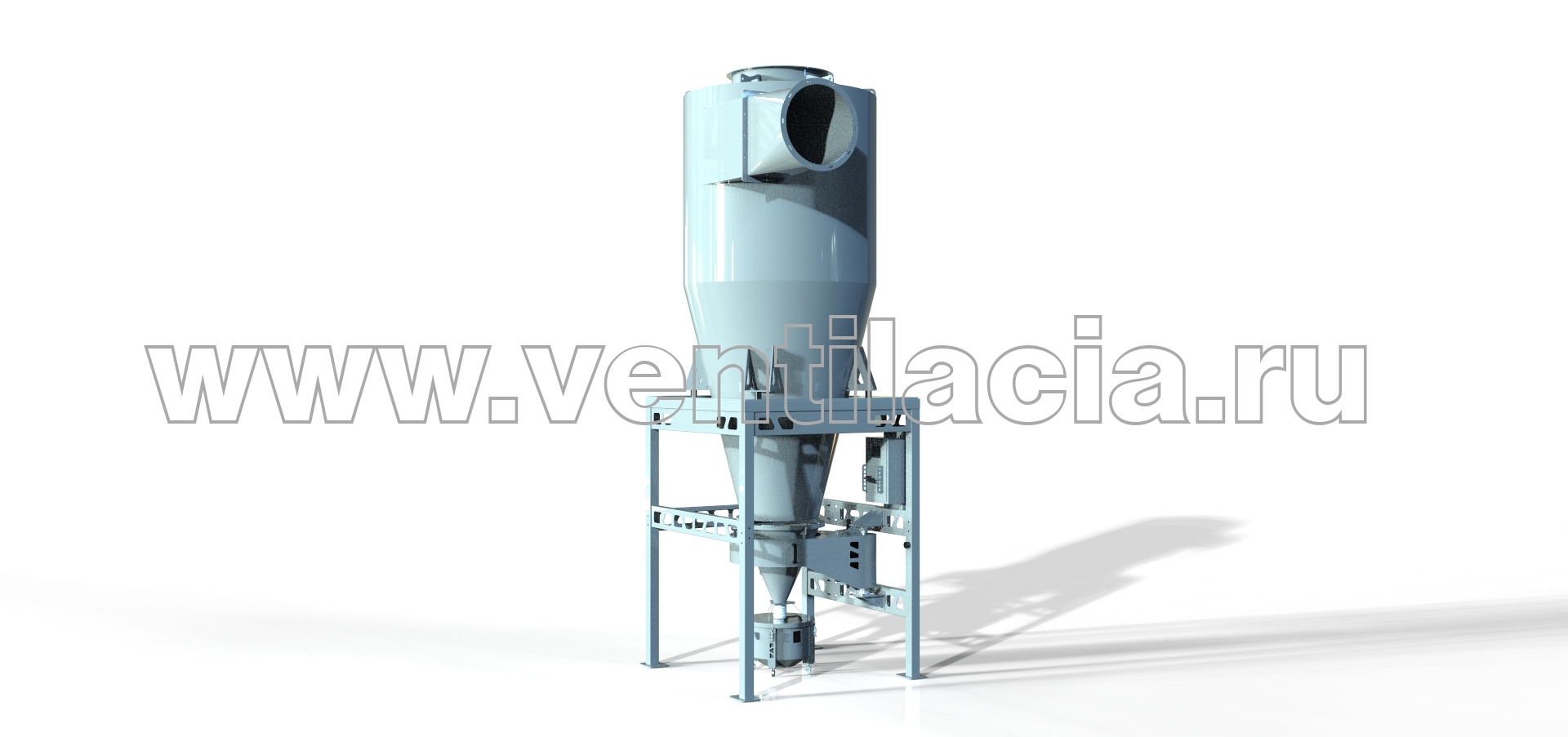

3D модель циклона. Фото10

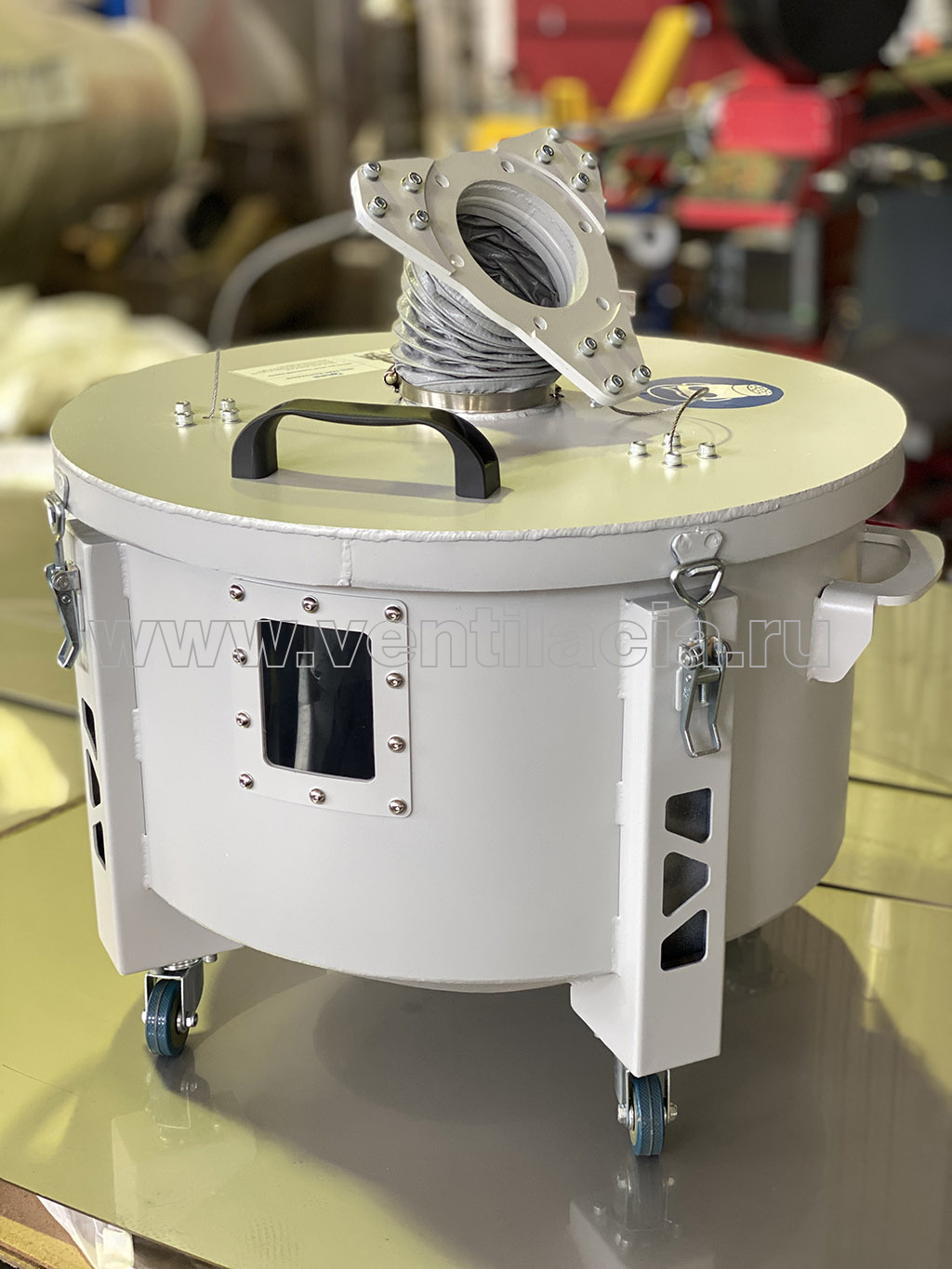

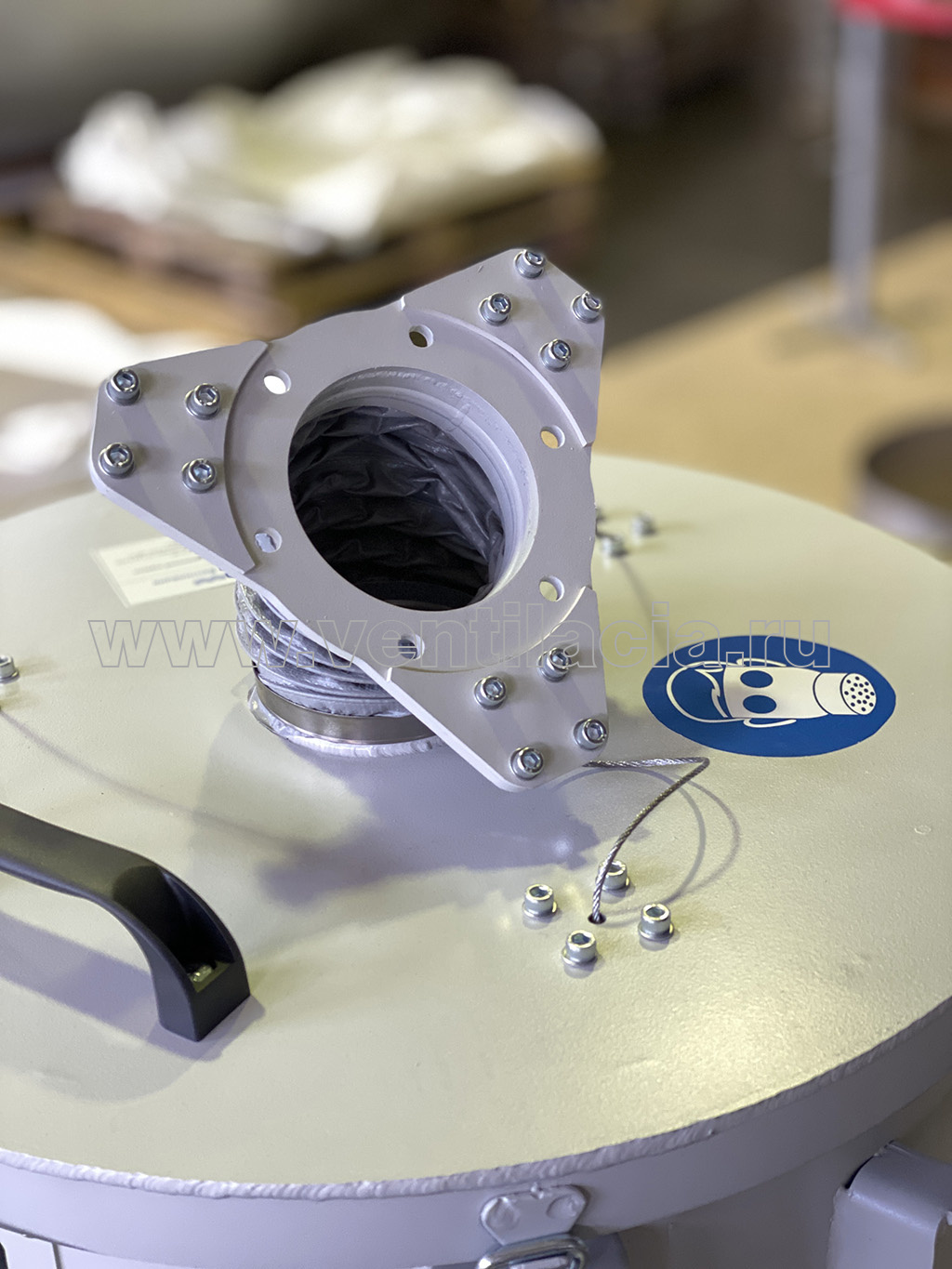

Крупным планом - бункер для сбора порошка

3D модель циклона. Фото11

3D модель циклона. Фото12

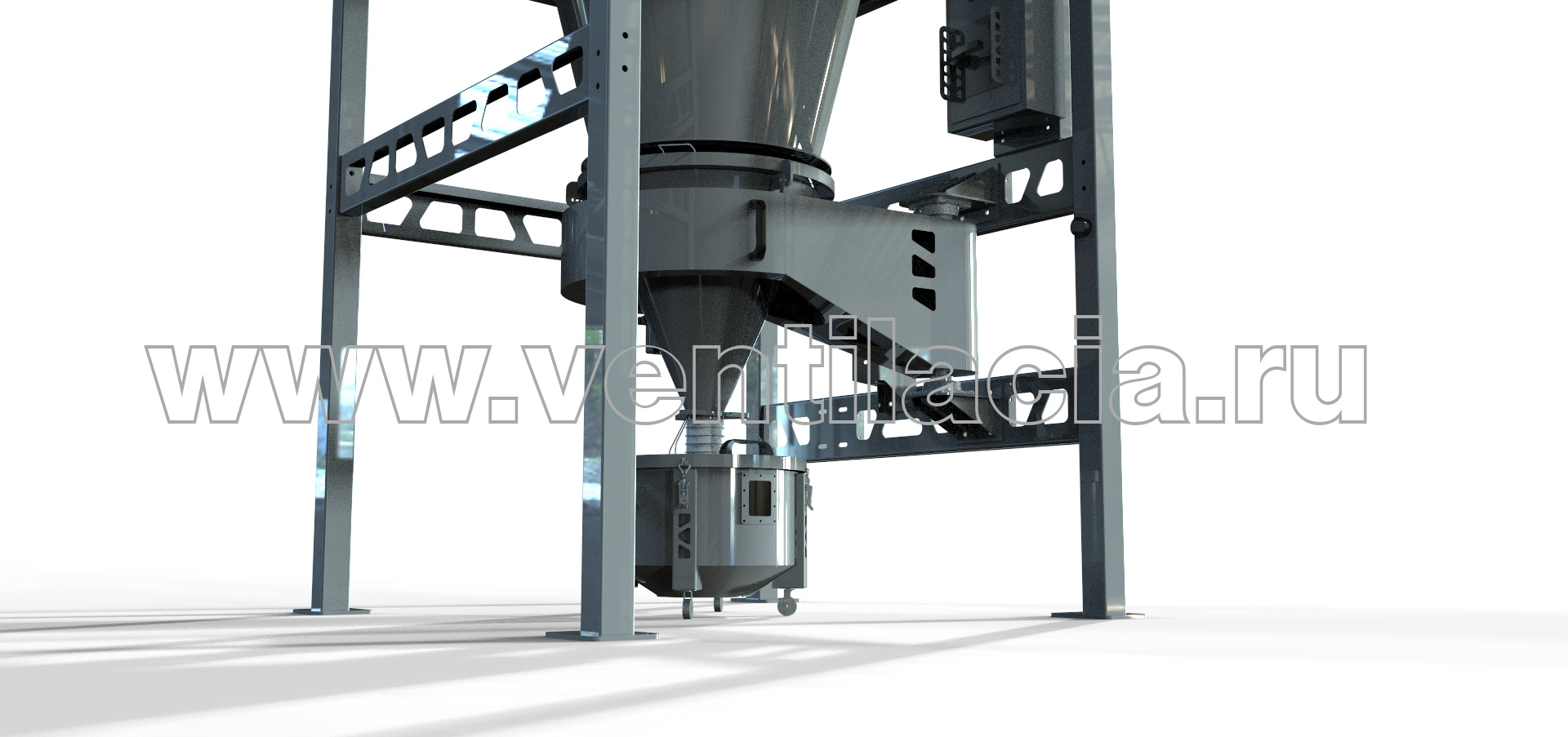

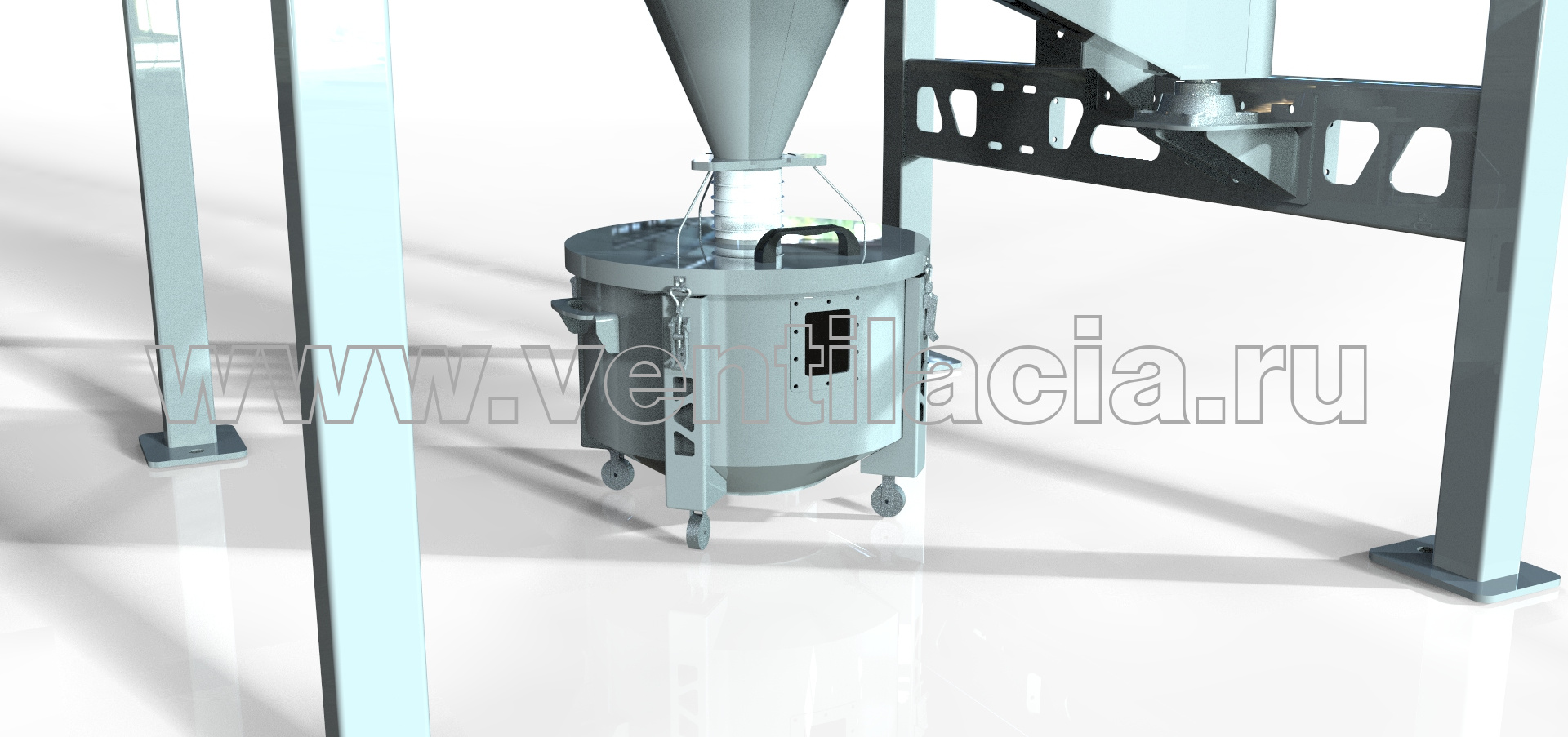

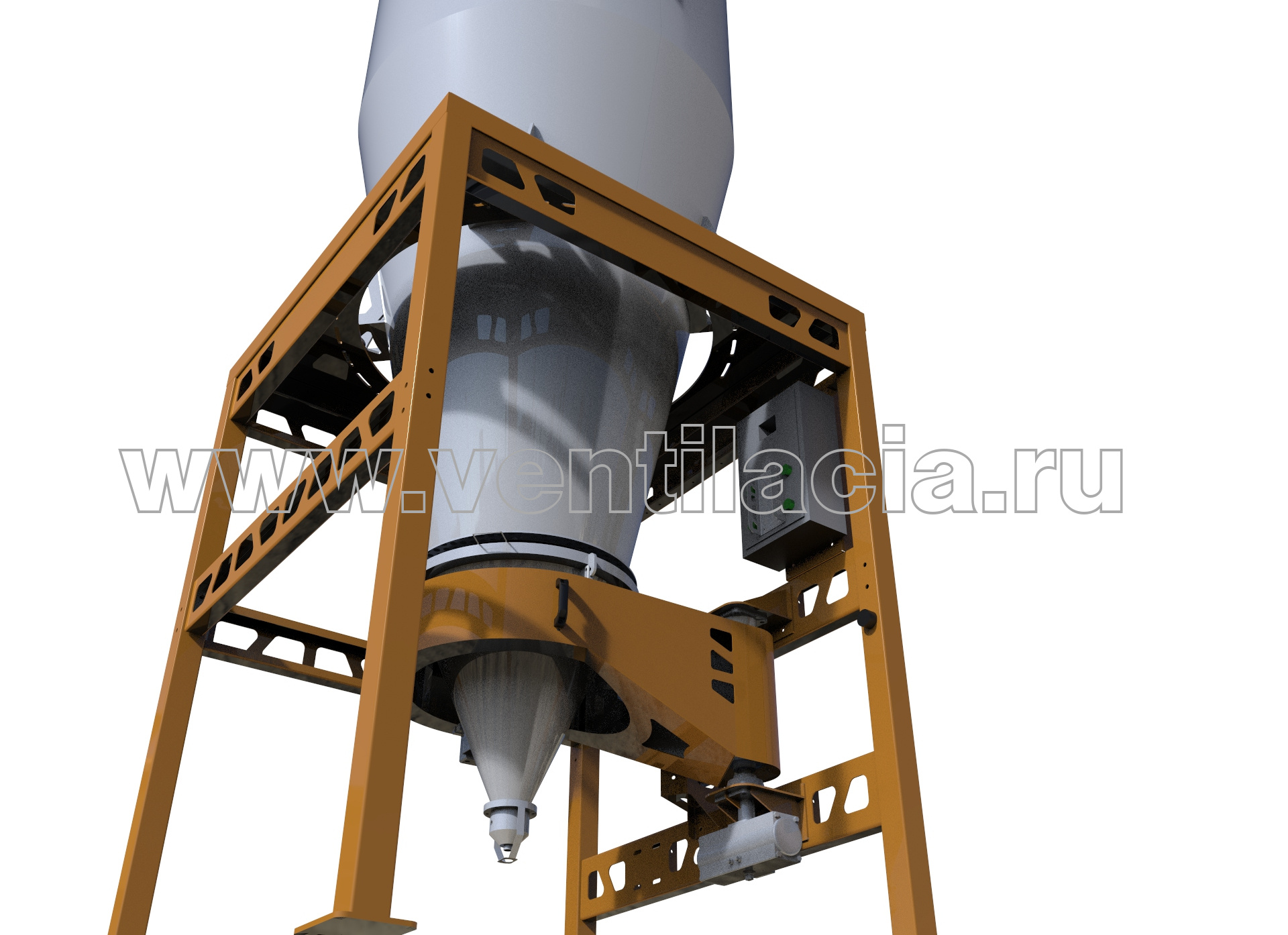

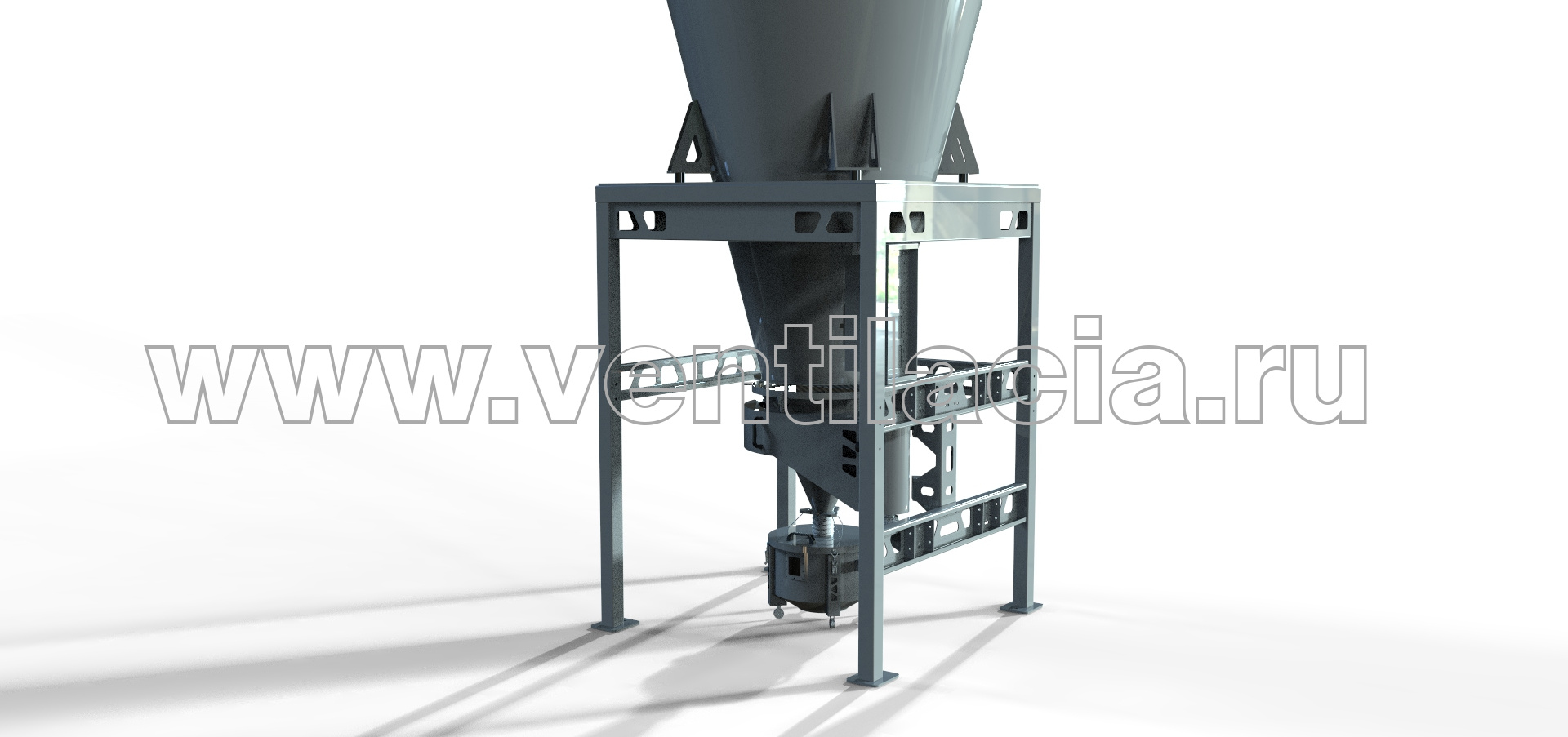

3Д модель циклона. Нижняя часть крупным планом.

3Д модель циклона с присоединительными воздуховодами от камеры распыления
Описание



Комплект поставки:

1 – Тело циклона.

2 – Прямой центральный переход входного патрубка.

3 – Рама циклона с 4-мя виброопорами.

4 – Бункер-пылесборник.

5 – Рука с интегрированным пневматическим прижимом.

6 – Блок управления прижимом.

7 – Сетчатый фильтр (тканая сетка с размером ячейки 0,5 мм, диаметр проволоки 0,2 мм).

8 – Фиксирующий упор руки.

9 – Интерфейс для подключения насоса твердой фракции.

10 – Шариковый пневмовибратор S-30.

11 – Перемычки Рамы (2шт.).

12 – Демпферы (2шт.).
