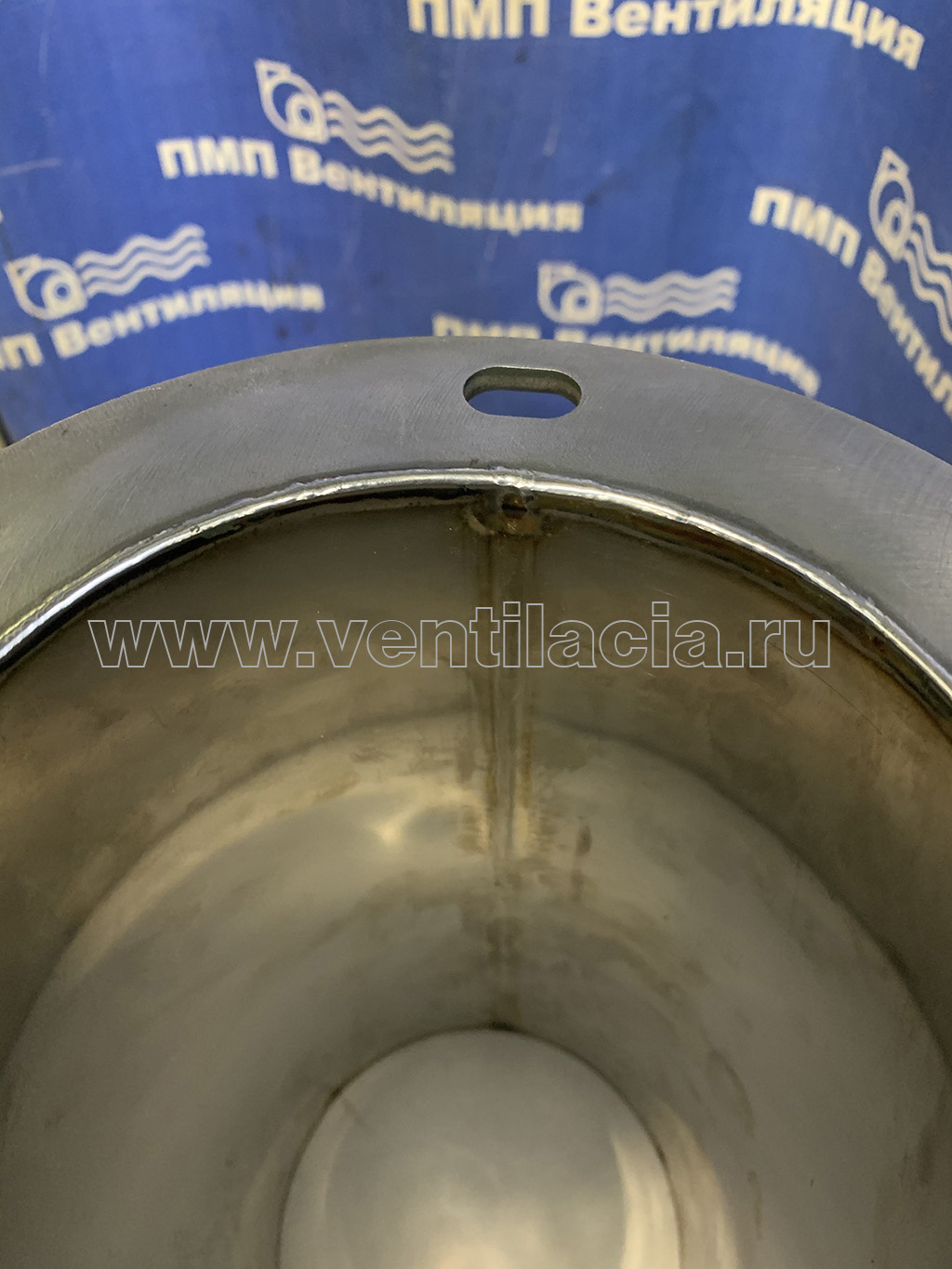

Сварные воздуховоды и трубопроводы
НПО ПМП Вентиляция выпускает специальные сварные металлические воздуховоды, устройства управления потоками, узлы контроля и очистки рассчитанные на использование в различных технологических процессах, гибкие вставки высокотемпературные и абразивостойкие, тканевые термокомпенсаторы.
Конструктивные особенности
- модульная технология сборки, системы создаются по принципу конструктора;
- герметичные, надежные и быстросборные/разборные соединения;
- удержание конденсата при образовании;
- для систем с пониженным/повышенным давлением, до 10 000 Па;
- легкая взаимозаменяемость узлов и быстрое дооснащение;
- широкий спектр выпускаемых изделий;
- возможность изготовления эксклюзивных элементов.
Толщина стенок

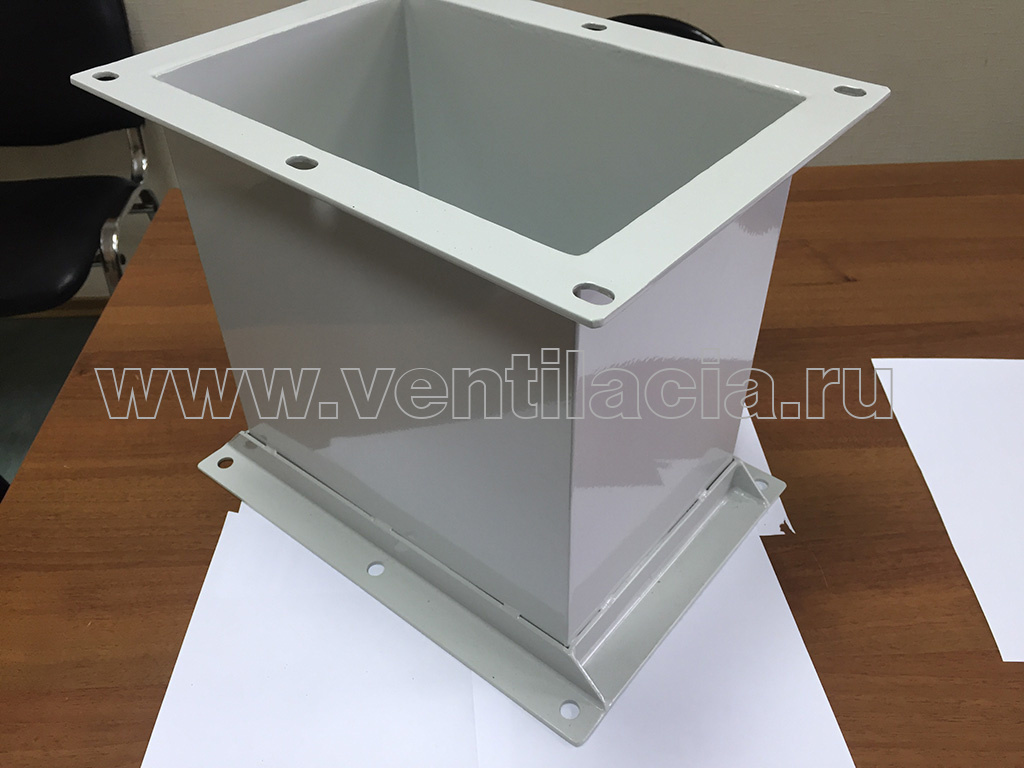

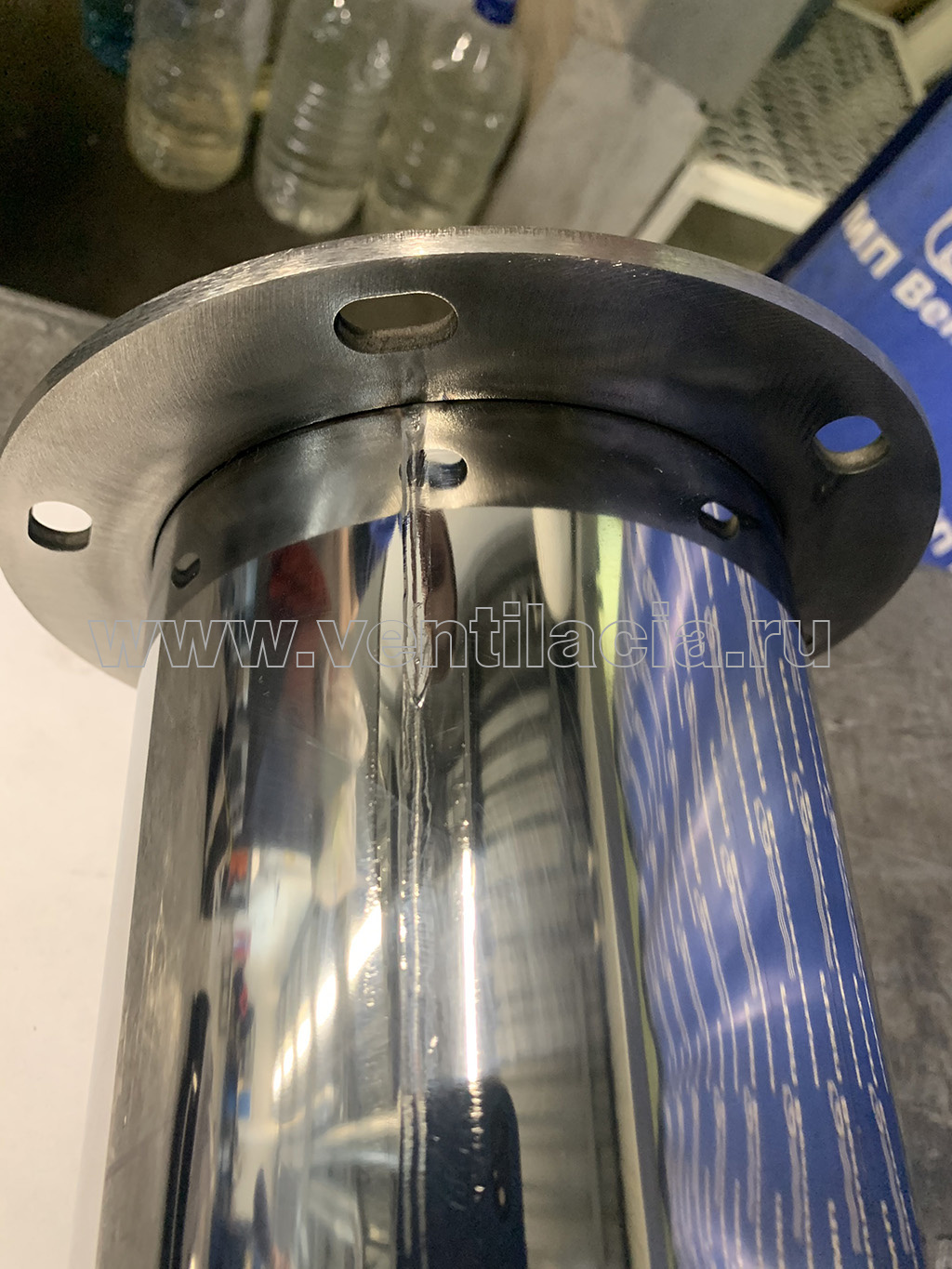

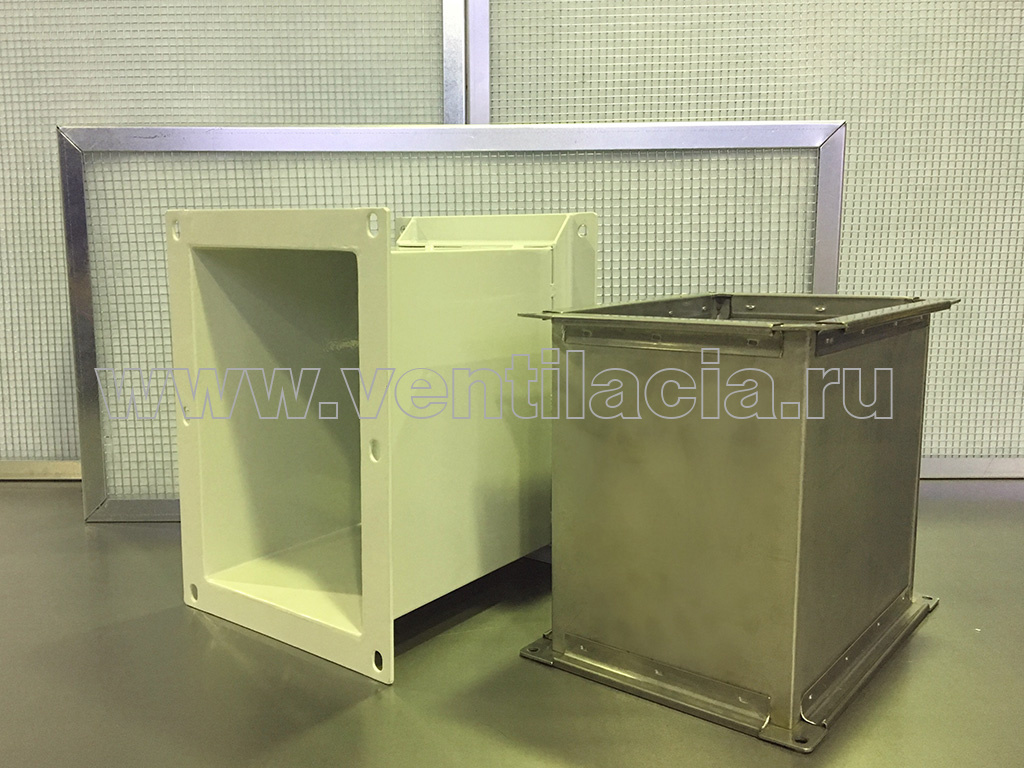

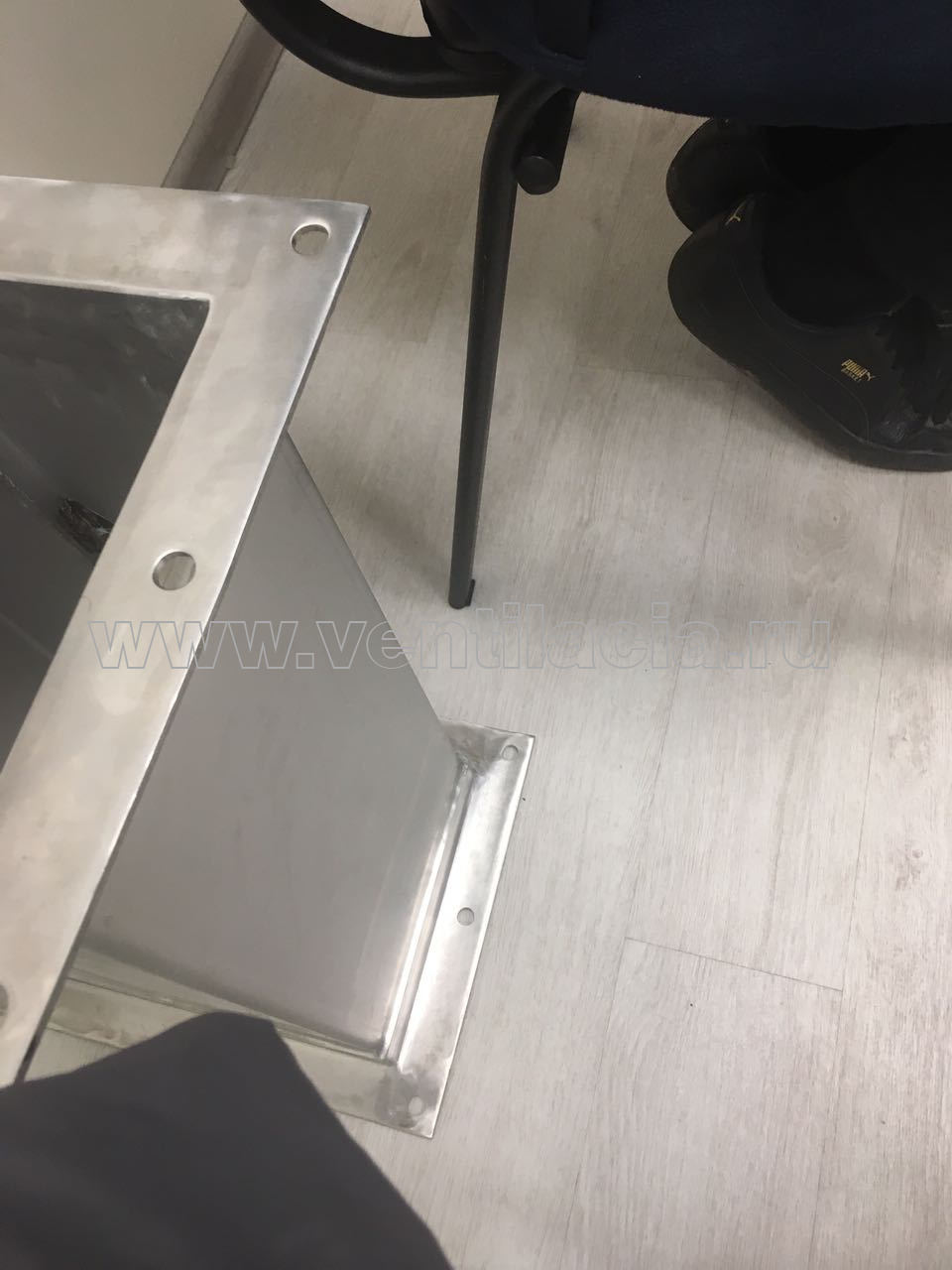

Сварные воздуховоды производятся из листового металла. Толщина стенок от 0,8 мм до 5 мм, в зависимости от назначения и геометрических размеров воздуховодов.
Тип соединений воздуховодов выбирают исходя из технических условий проекта. Большой вес транспортируемого материала, класс плотности, периодическая очистка или быстрая замена узлов, агрессивная среда, высокая температура, удобство монтажа и т.д.

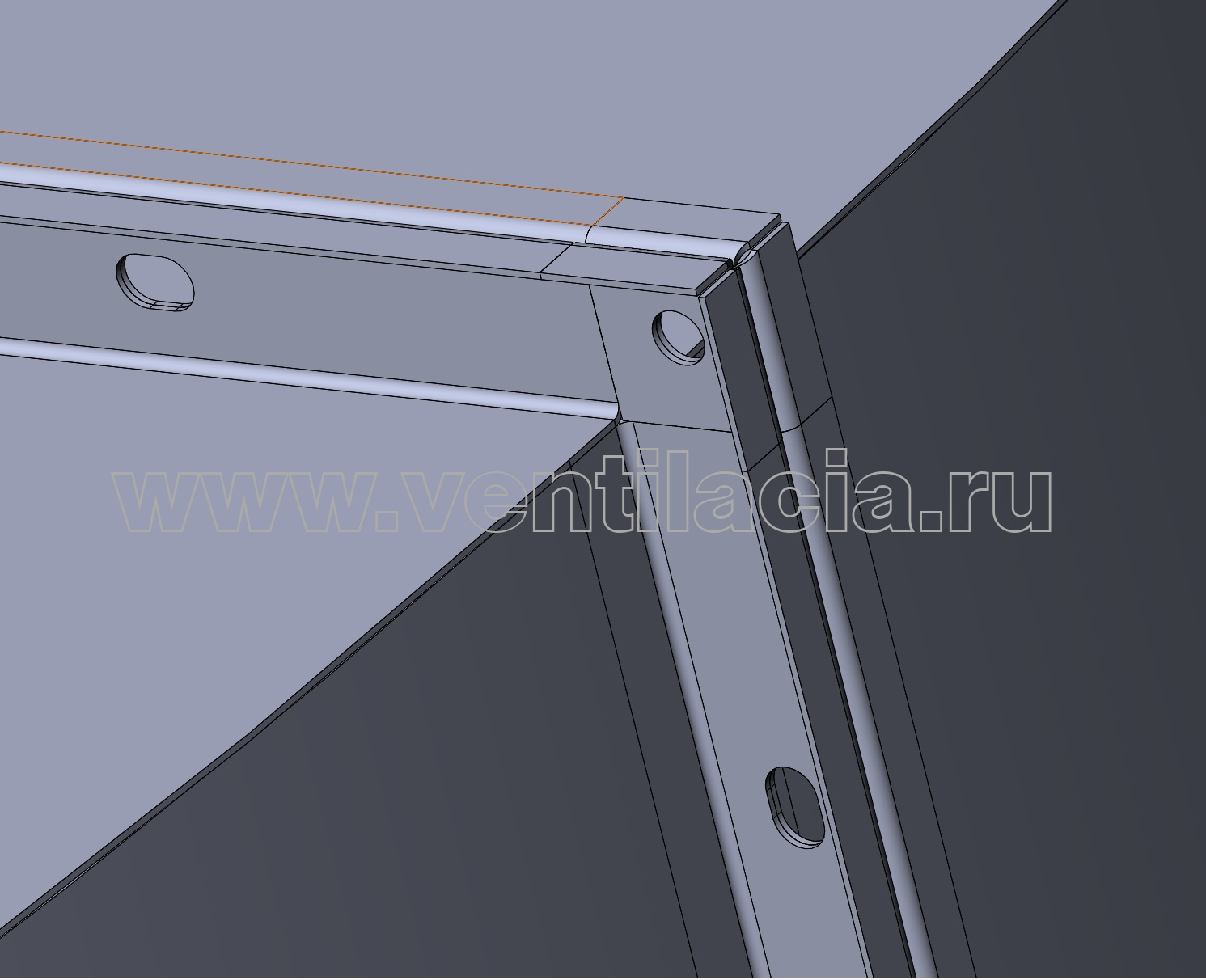

Типы соединений воздуховодов:

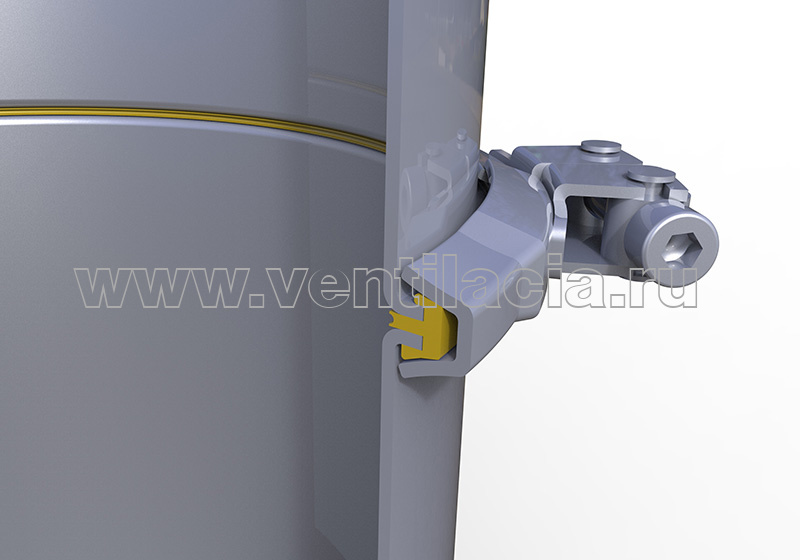

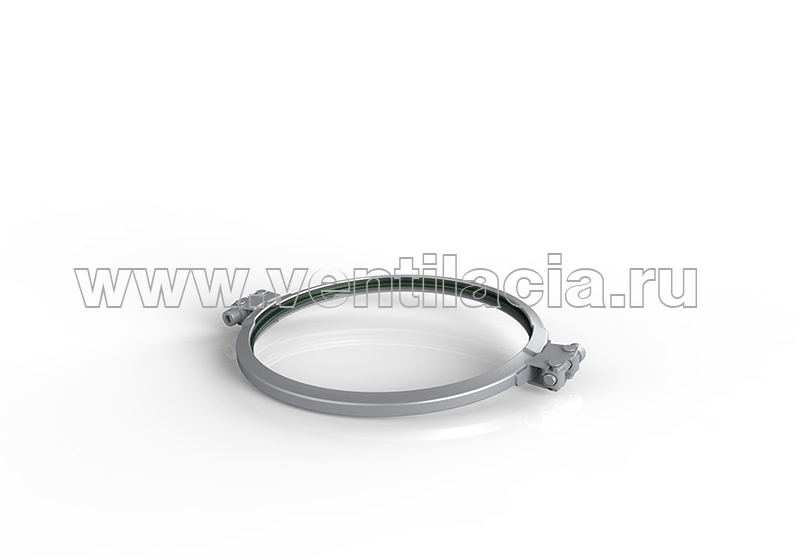

- Бандаж, с отбортовкой края, высота отбортовки 6 ± 1 мм;

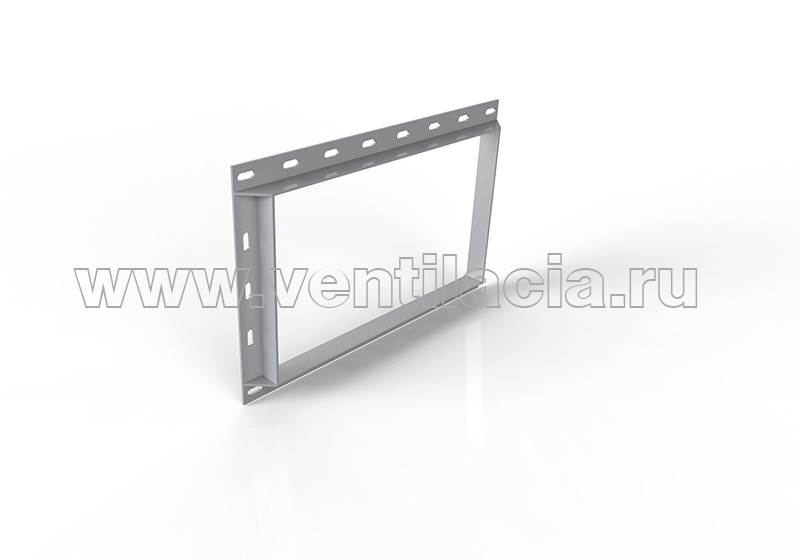

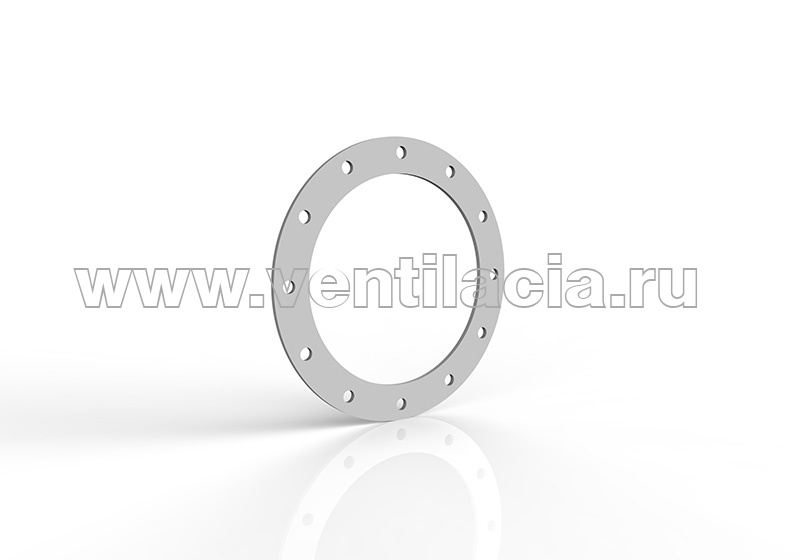

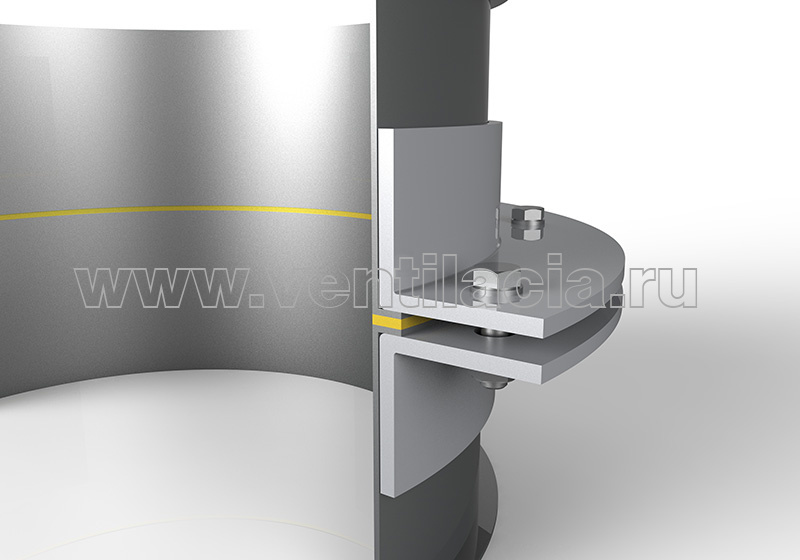

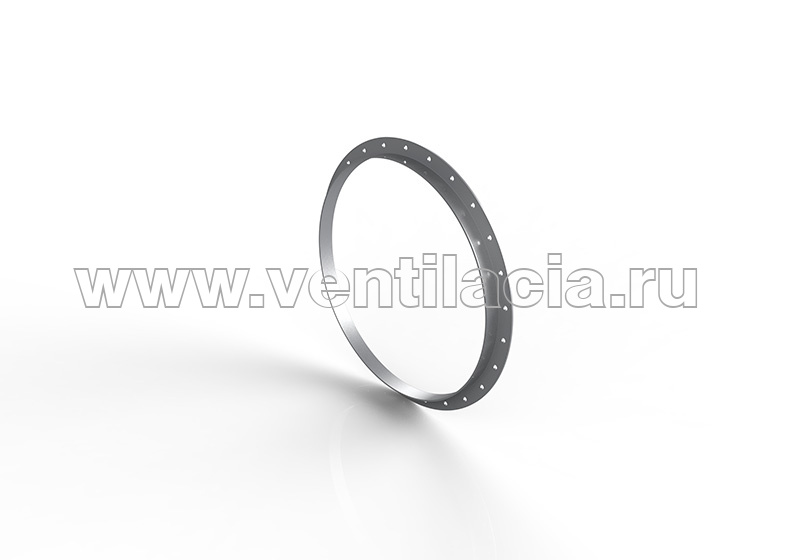

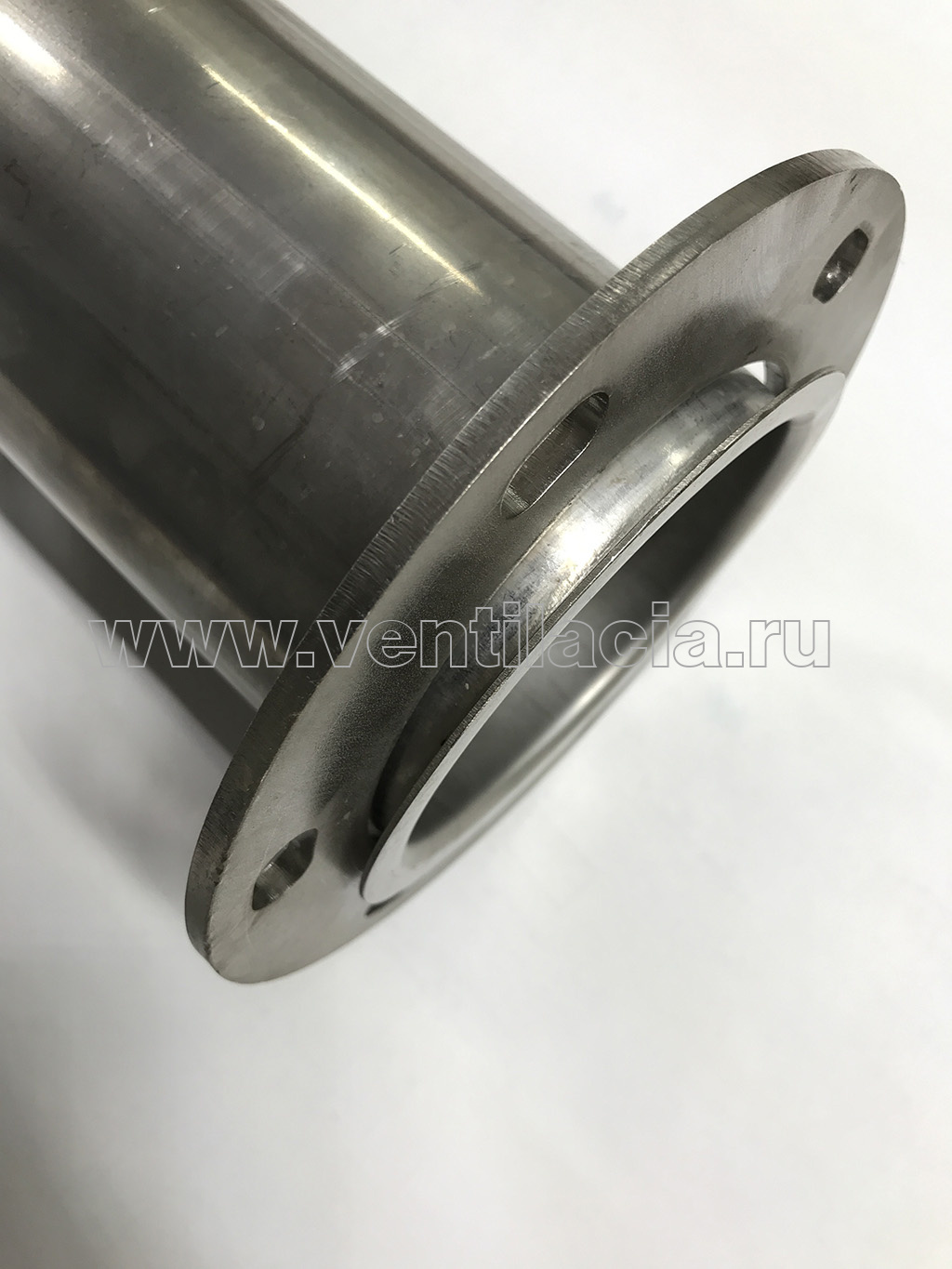

- Свободные фланцы, с отбортовкой края, высота отбортовки 10 ÷ 20 мм, плоские или из уголка;

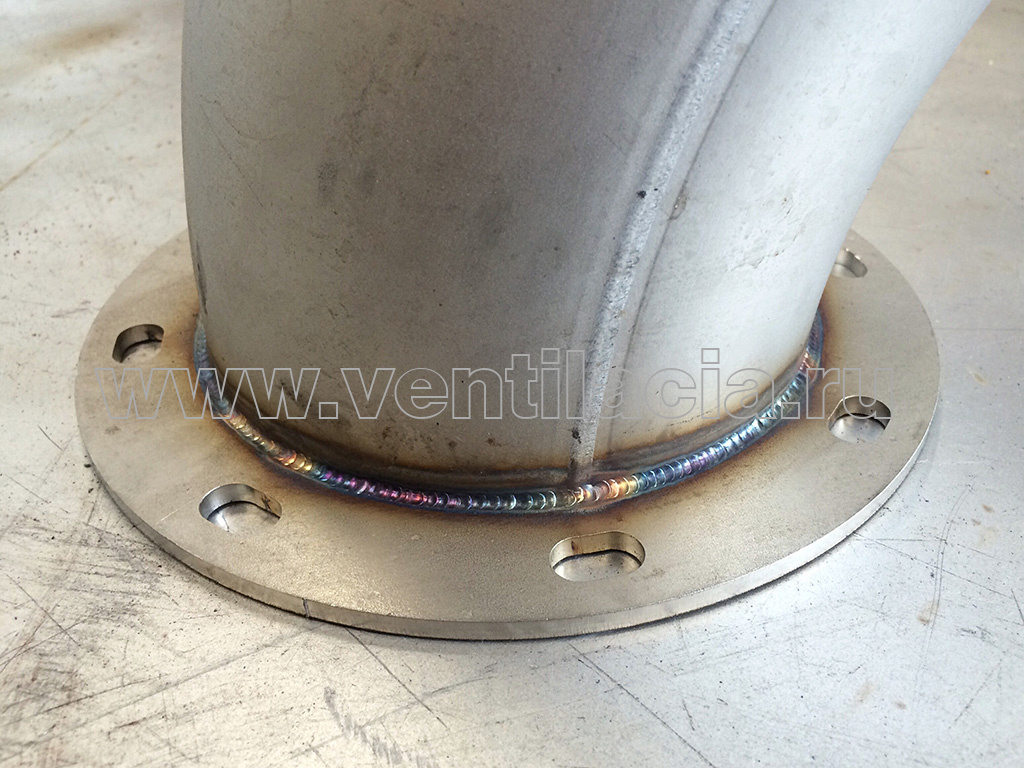

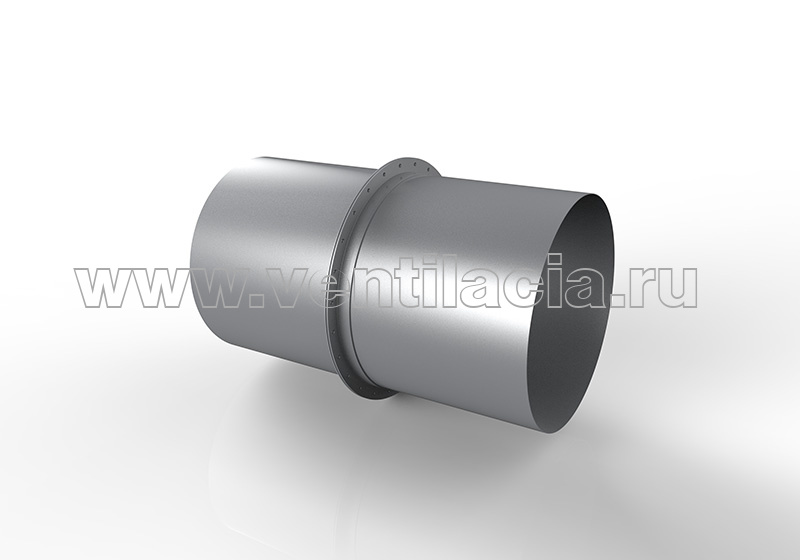

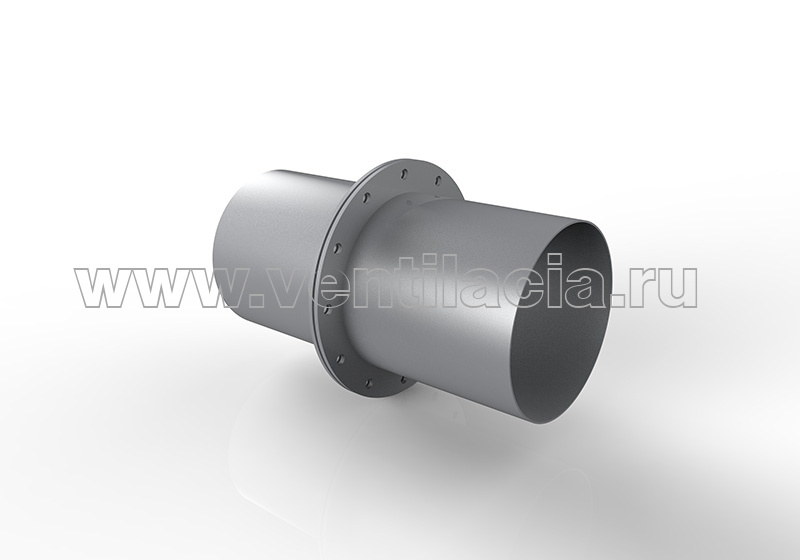

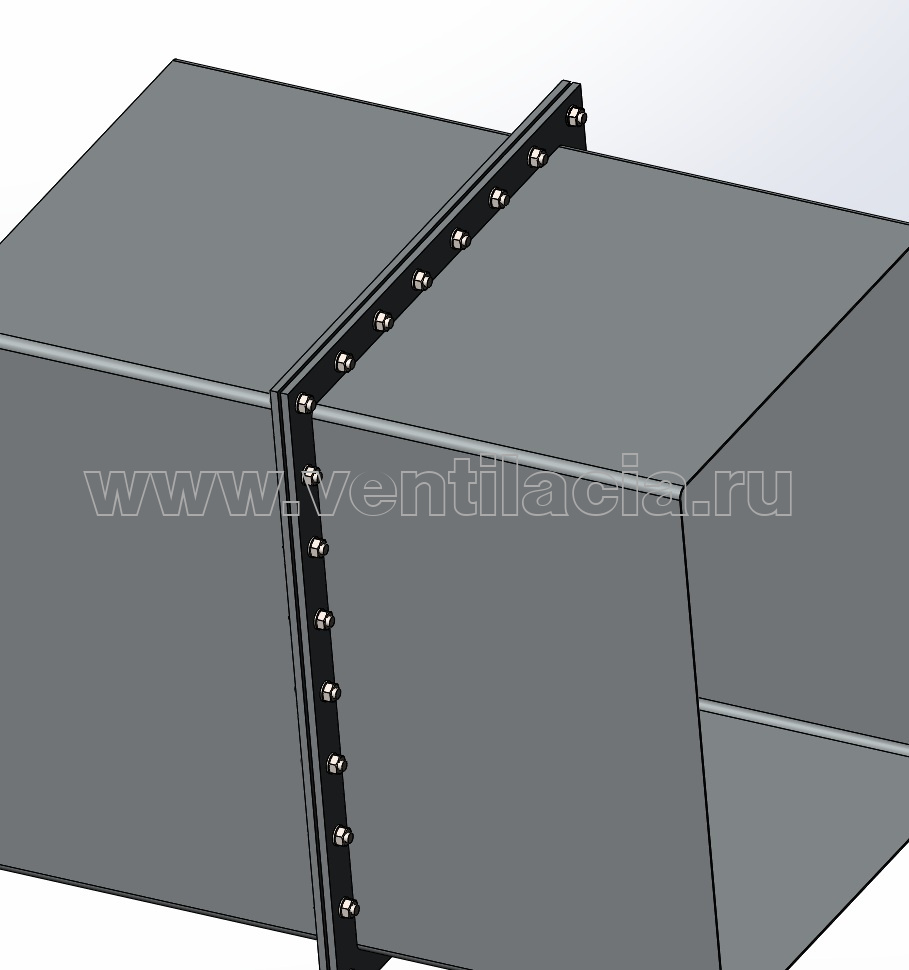

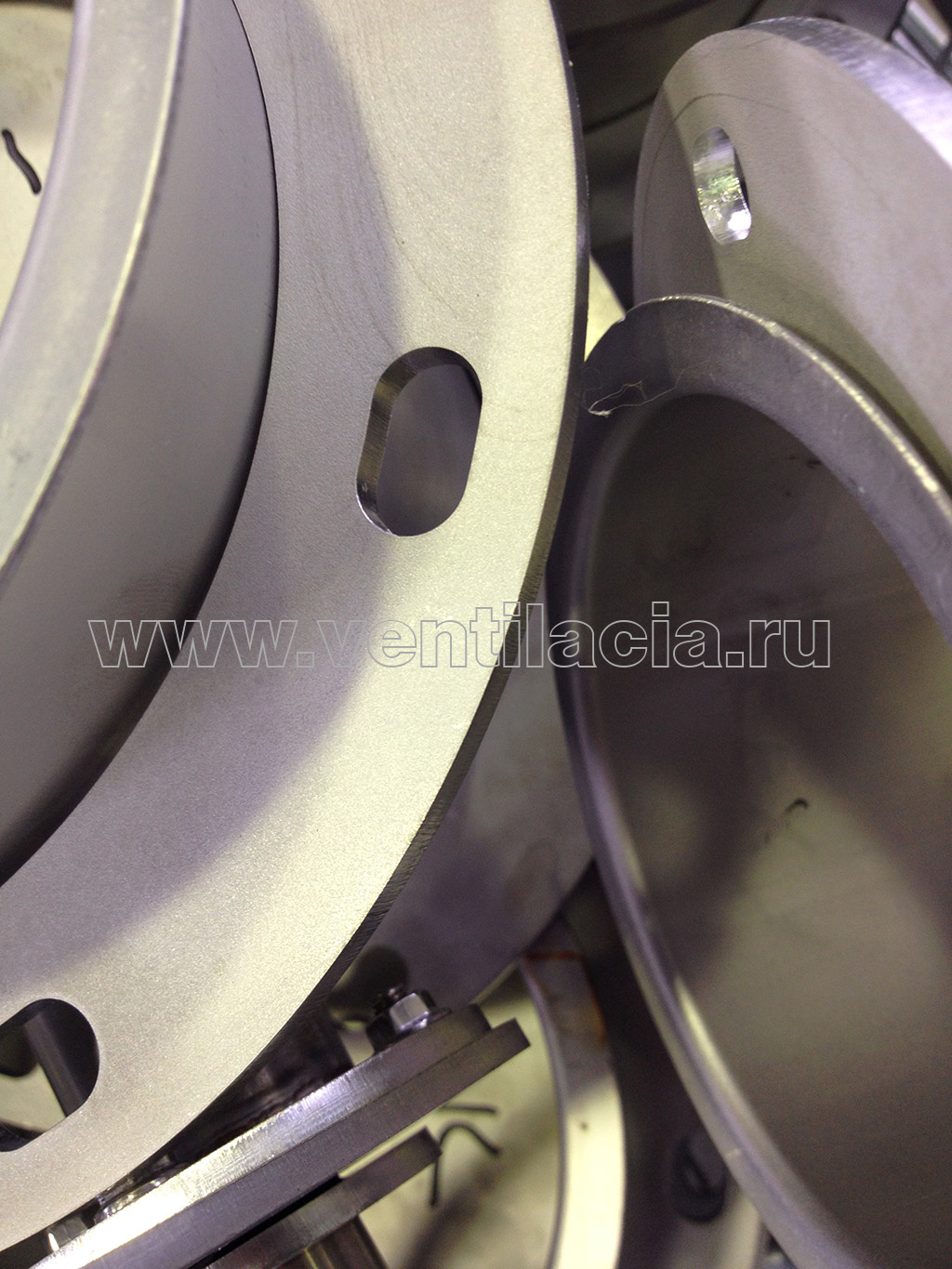

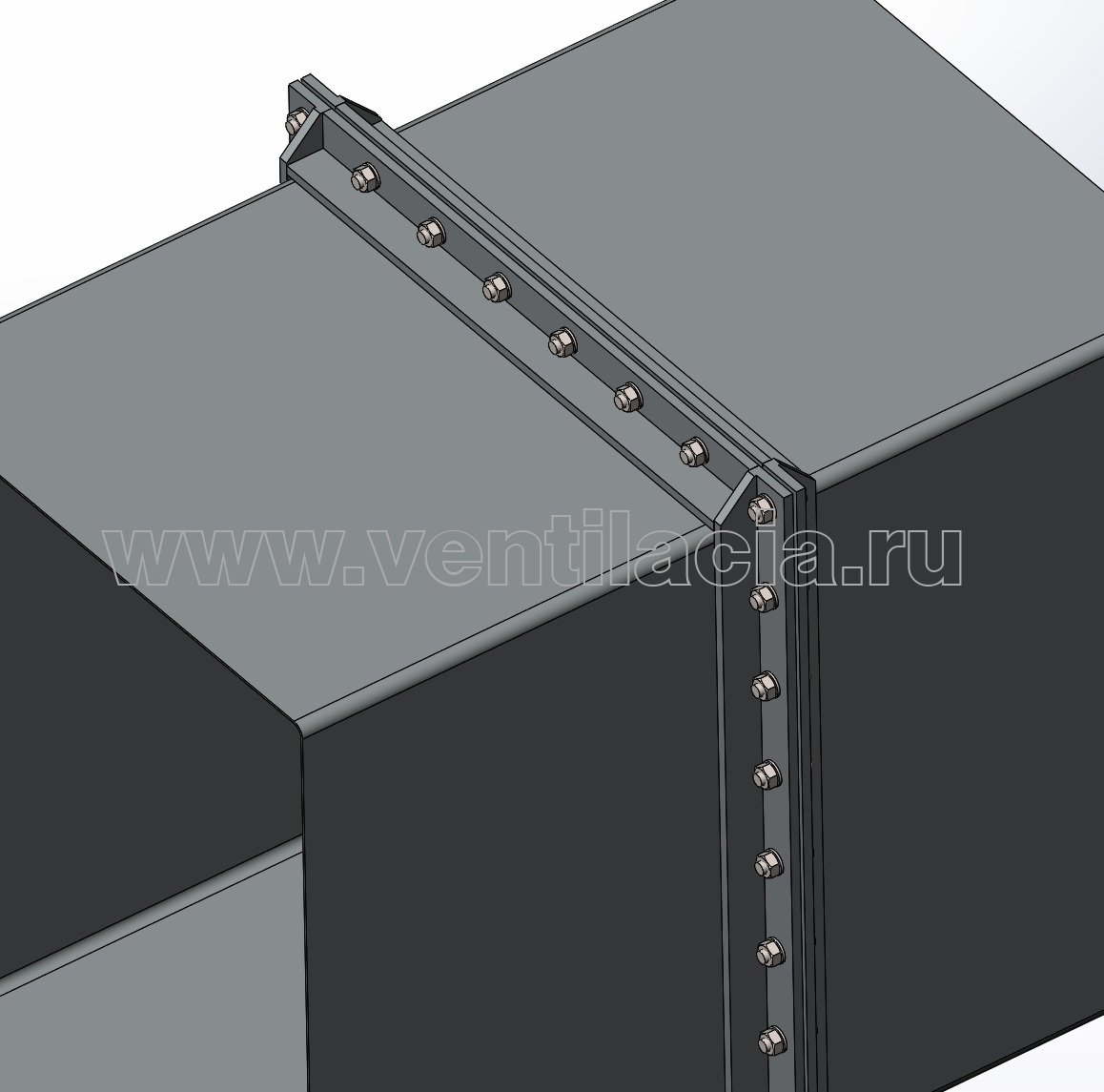

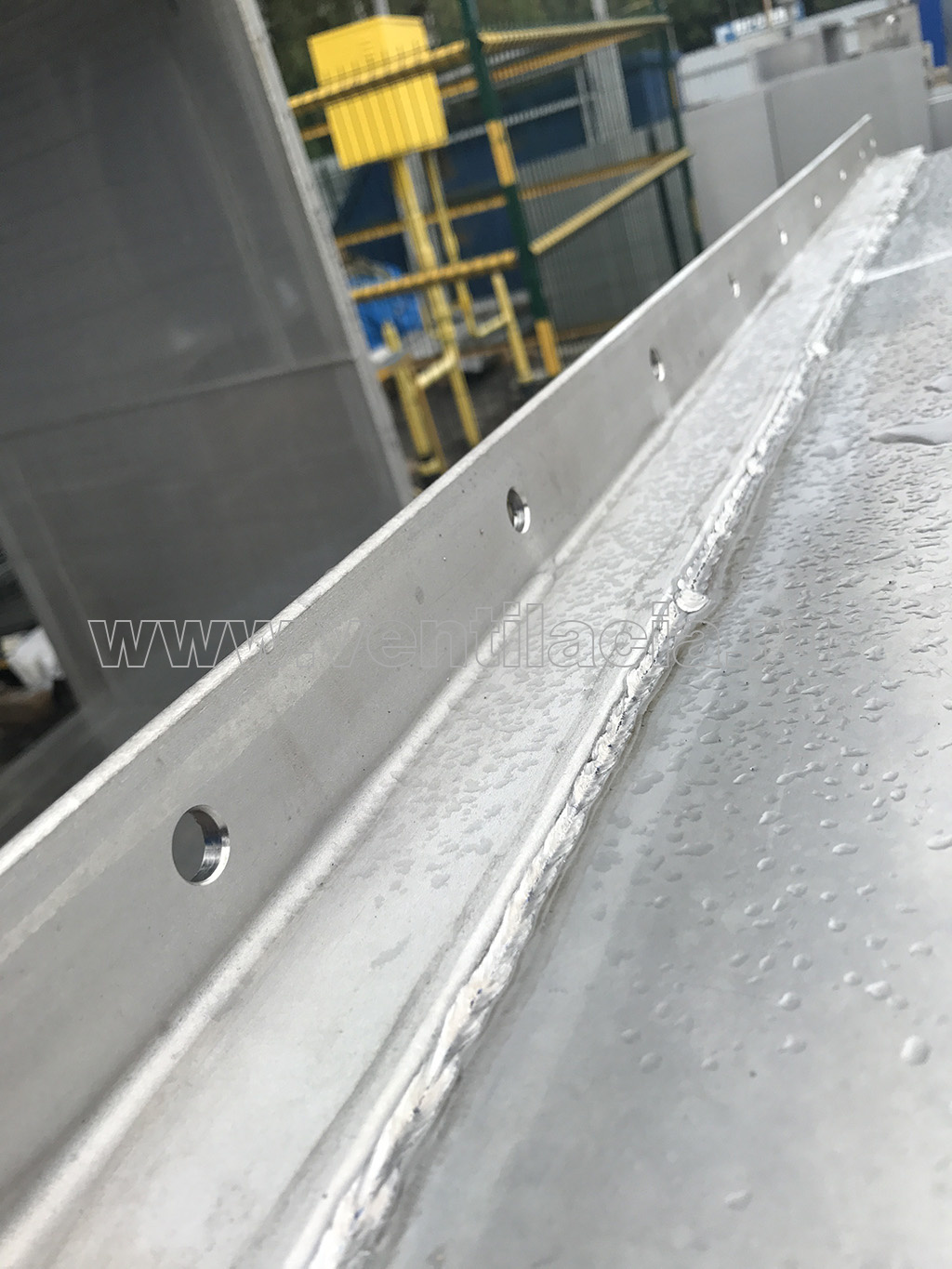

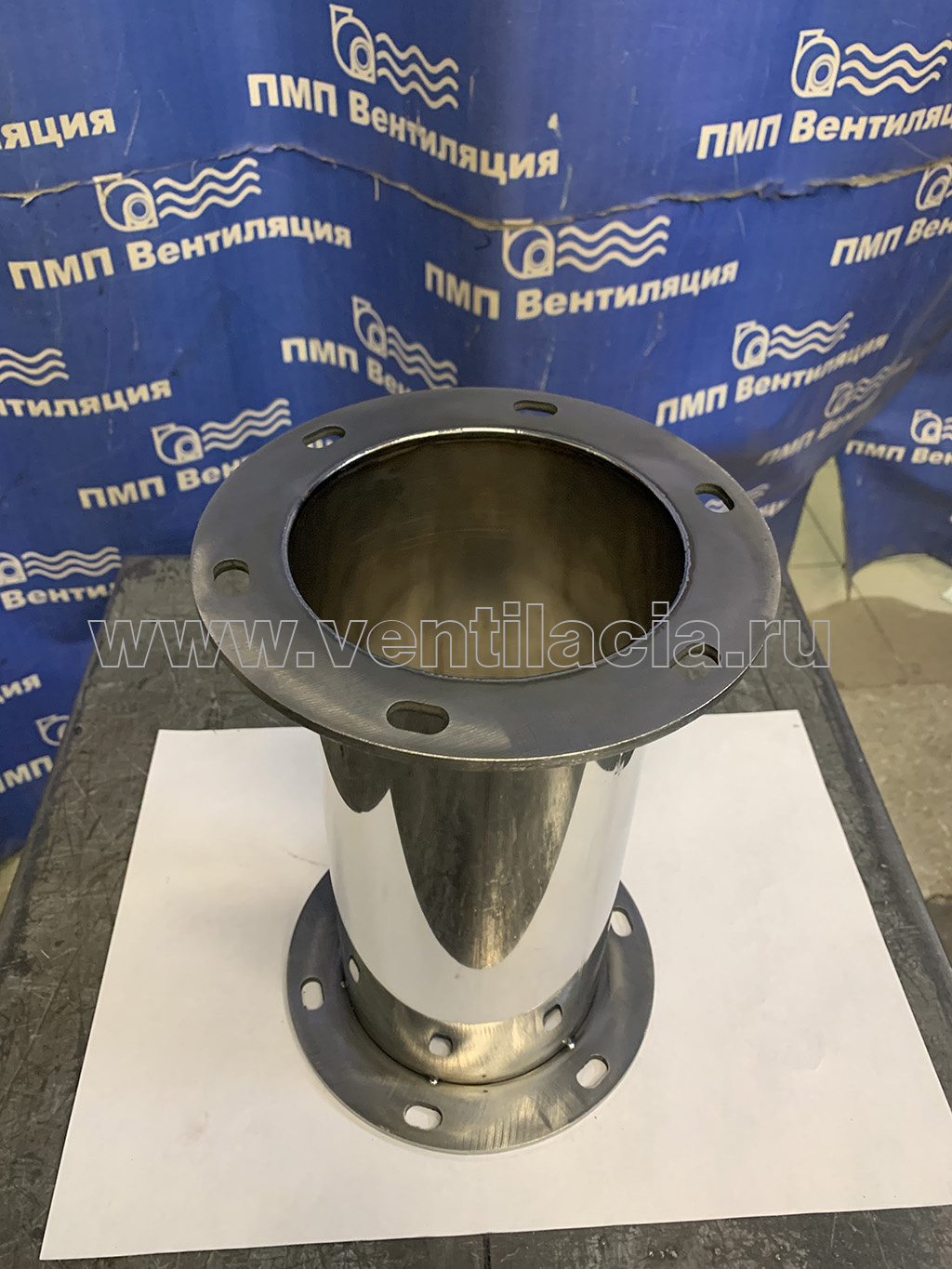

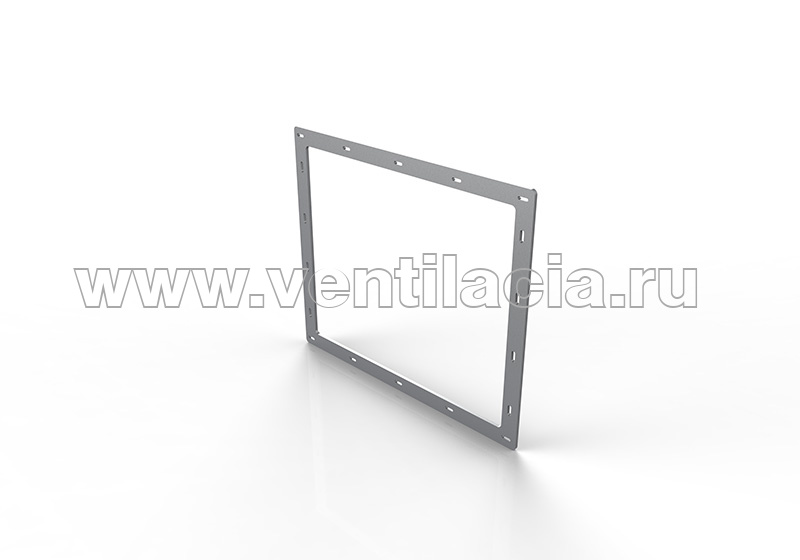

- Приварные фланцы, плоские или из уголка;

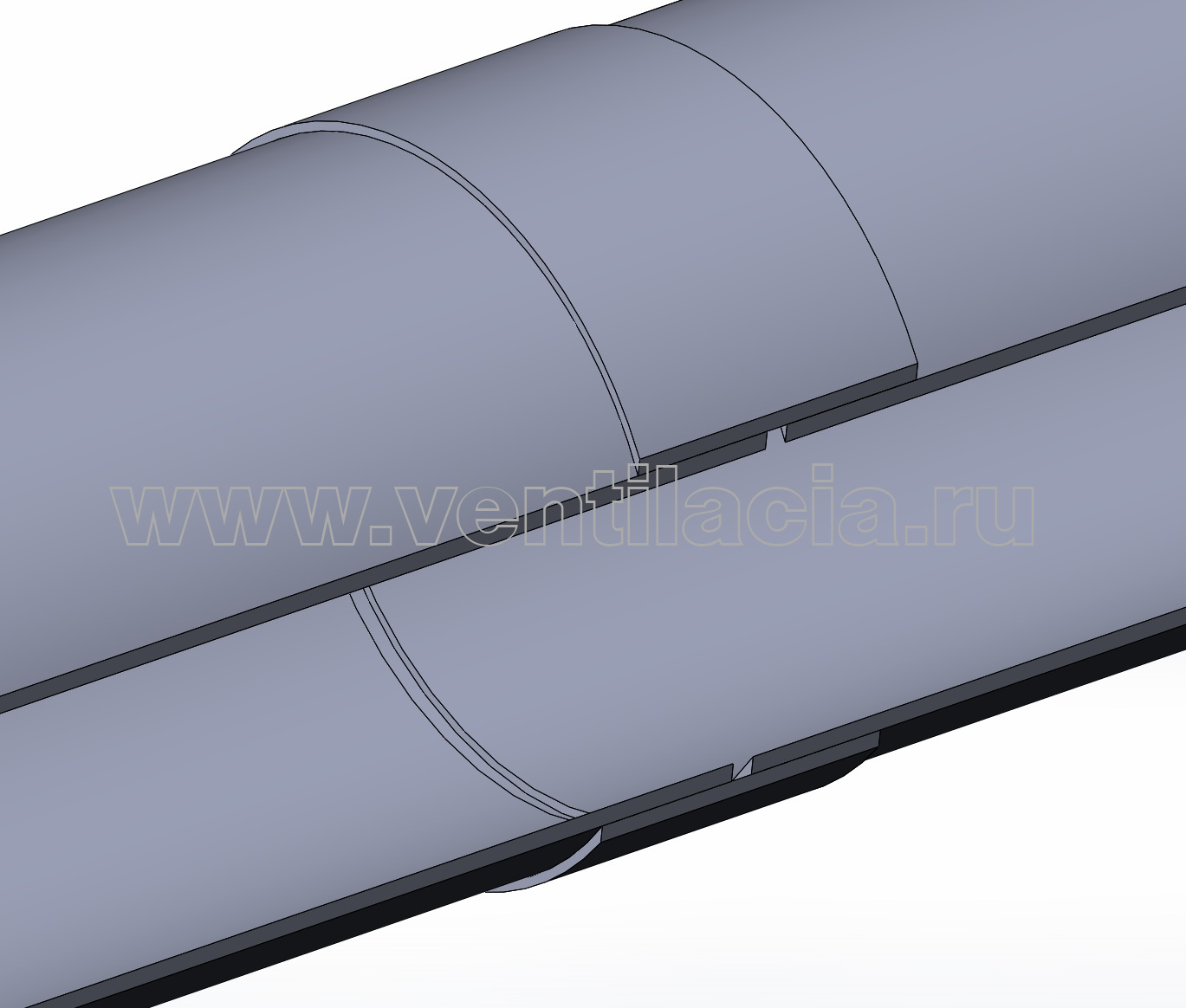

- Муфты под сварку при монтаже.
Все типы соединений обеспечивают удобный и быстрый монтаж, устойчивость системы к механическим и химическим воздействиям, класс герметичности не ниже C.
Не путать герметичность и класс плотности - классов плотности четыре: A, B, C и D.. Согласно Европейской стандартизации (протокол Evrovent 2.2) выделяются три основных класса герметичности воздуховодов А, В и С. Каждый из них определяет допустимые потери транспортируемого воздуха на единицу длины канала при давлении 400 Па.
Ранее, российские нормы (это СНиП 41-01-2003) выделяли всего 2 класса герметичности: плотный и нормальный. В настоящее время действует стандарт СП 60.13330.2012 аналогичный Evrovent 2.2, согласно которому введено три класса герметичности A, B и C.
Класс А - является самым низким, воздуховоды данного типа используются на непроизводственных объектах с минимальным уровнем пожароопасности. Допустимые утечки составляют не более 1,35 л/с на погонный метр. Применяются воздуховоды из оцинкованной стали, которые соединяются без применения герметика.
Класс В - средний класс герметичности используется при монтаже систем в жилых и производственных помещениях с повышенными требованиями к вентиляции. Обеспечиваемый уровень протечек до 0,45 л/с на погонный метр.
Класс С - высший класс герметичности с уровнем воздухопроницаемости до 0,15 л/с на погонный метр. Ориентирован на монтаж вентиляционных систем в помещениях с повышенной взрыво- или пожароопасностью.
Заявленная герметичность соединений достигается использованием фланцевых соединений и уплотнителей, которые изготавливаются из следующих основных материалов:

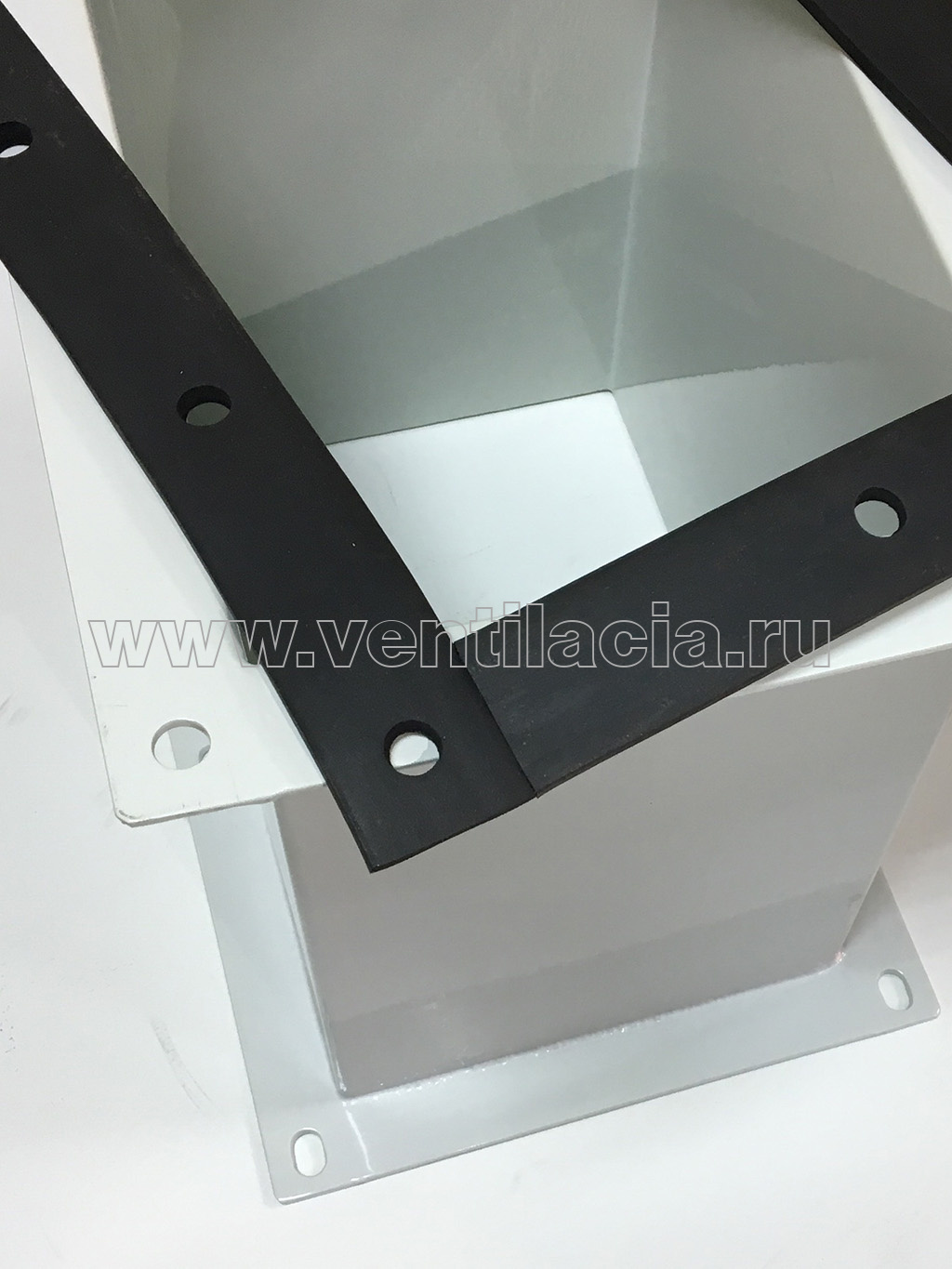

- EPDM резина (этиленпропилен каучуковая), имеет диапазон рабочих температур от –40ºС до +95ºС, устойчива к маслу, бензину, некоторым слабым кислотам;
- VMQ резина (кремнийорганическая или силиконовая), имеет диапазон рабочих температур от –100ºС до +270ºС, устойчива к маслу, бензину, кислотам, щелочам, истиранию;
- FKM резина (фторкаучуковая), по своим свойствам аналогична силиконовой резине, но в зависимости от типа может выдерживать более высокую температуру, противостоять кислотам и щелочам;
- PTFE ленты (тефлоновые) самоклеящиеся, имеет диапазон рабочих температур от –70ºС (при необходимости от –180ºС) до +260ºС, устойчива к маслу, бензину, кислотам, щелочам.
