Сборные воздуховоды панельного типа

Кроме сварных металлических воздуховодов НПО ПМП Вентиляции выпускает сборные панельные воздуховоды, металлические, которые имеют следующие особенности:

  • Большие размеры
  • Транспортируются до места установки в разобранном виде, что существенно экономит затраты на транспортировку
  • Собираются болтовыми соединениями с применением специализированных герметиков
  • Соединительные швы панелей образуют ребра жесткости
  • Очень быстро изготавливаются

Панели воздуховодов изготавливаются из нержавеющей или оцинкованной листовой стали. Толщина листов от 1,5 мм до 4,0 мм. В очень крупных деталях дополнительно устанавливаются внутренние распорки, рамы для съемных фильтров, ревизионные люки и двери для обслуживания фильтров и очистки.

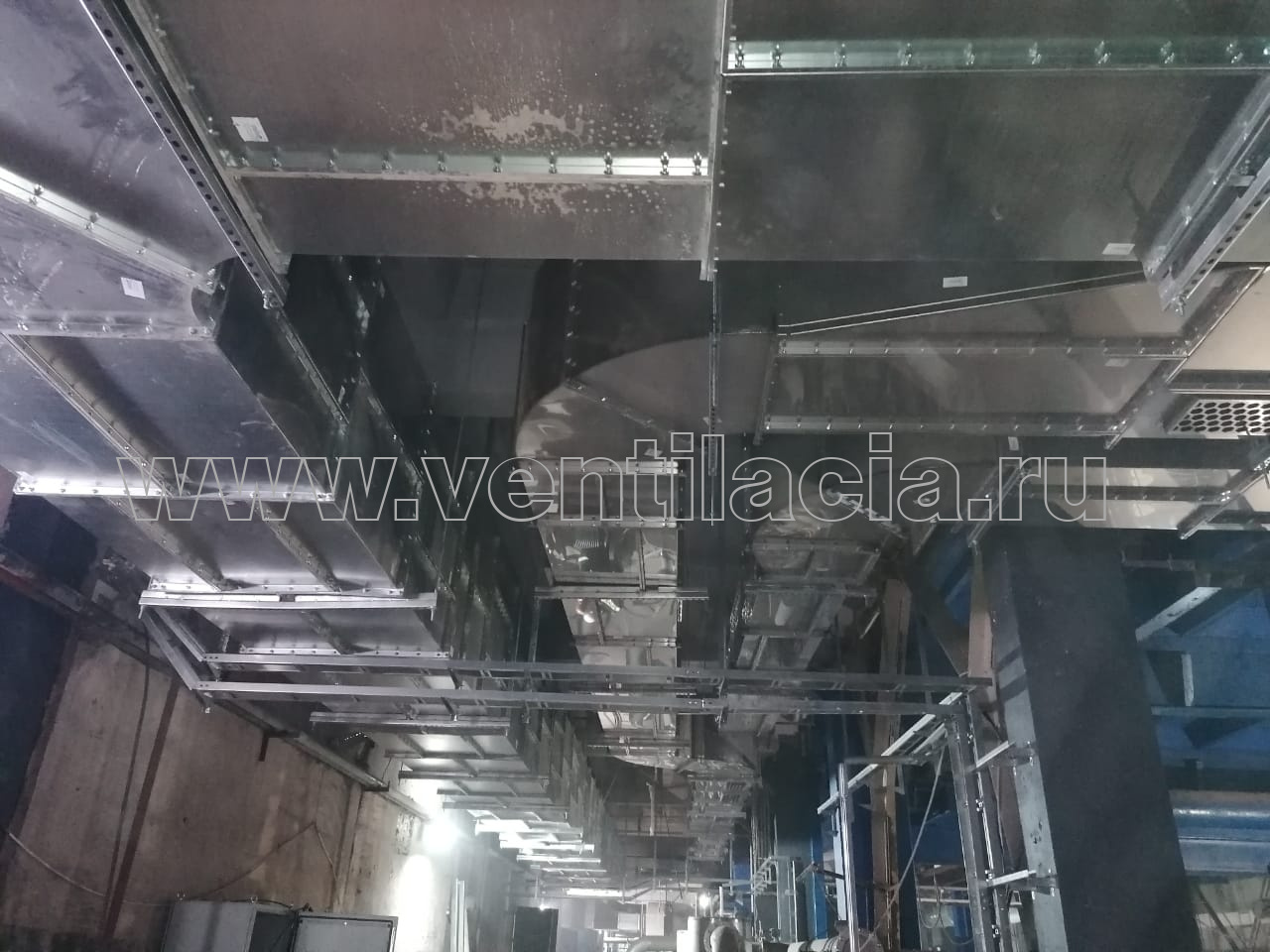

Видимая часть системы вентиляции завода выполненная из панелей. Сборка элементов осуществляется на площадке при помощи болтовых соединений и с применением специализированного герметика, после чего, элементы поднимаются краном и устанавливаются на свои места.

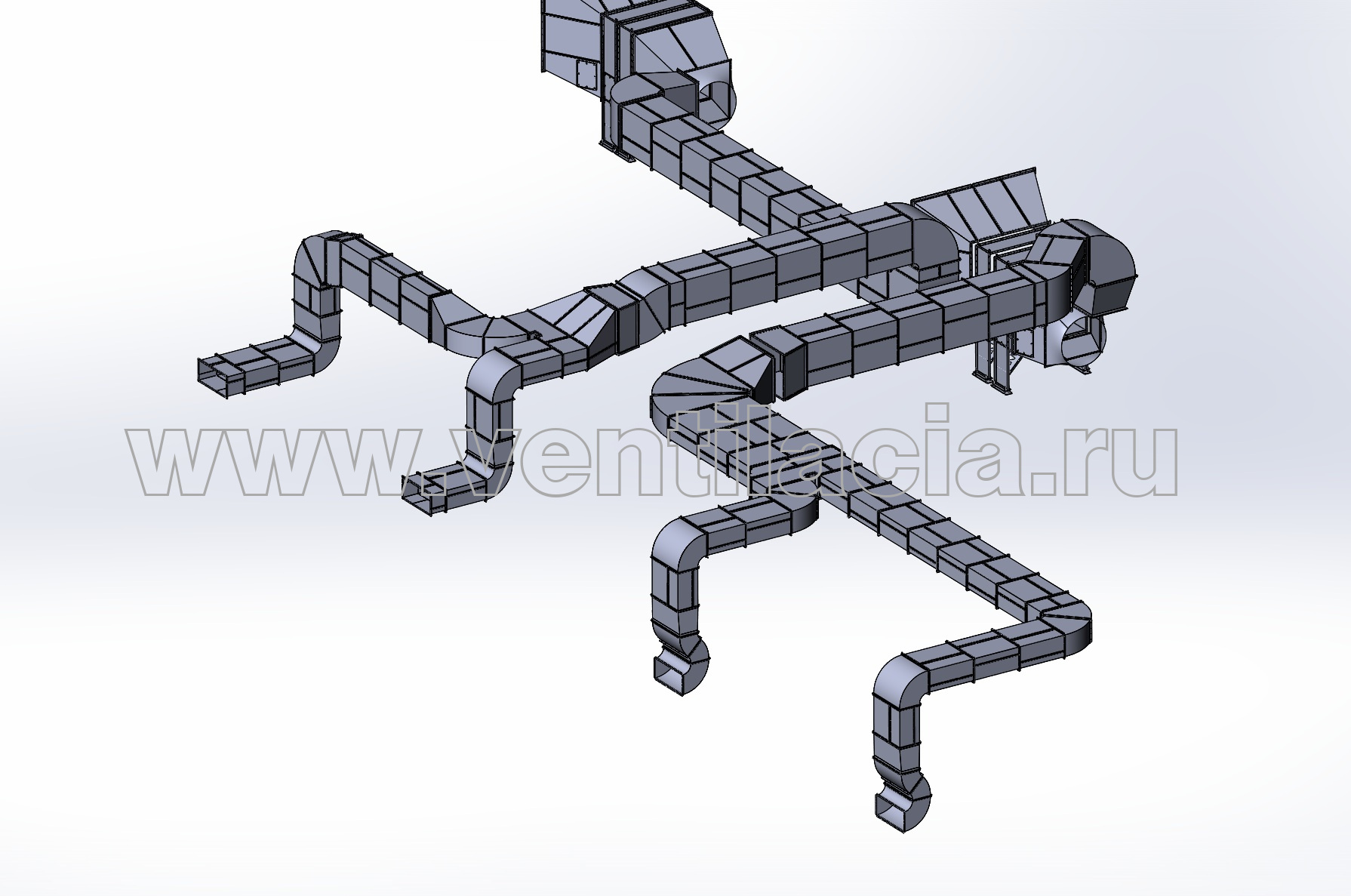

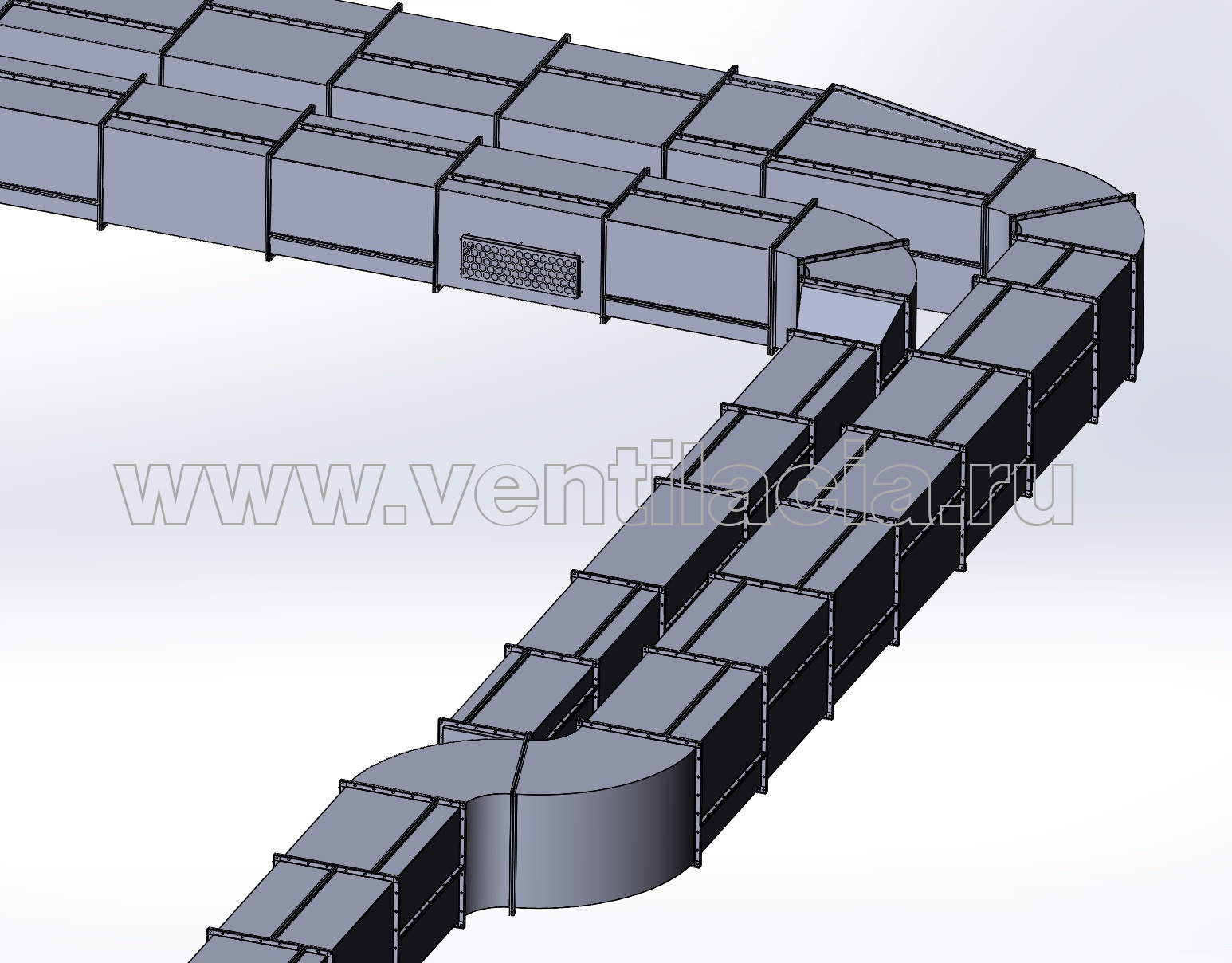

Сборные панельные воздуховоды. 3D модель системы. Расположение соединительных швов формирует силовой каркас системы.

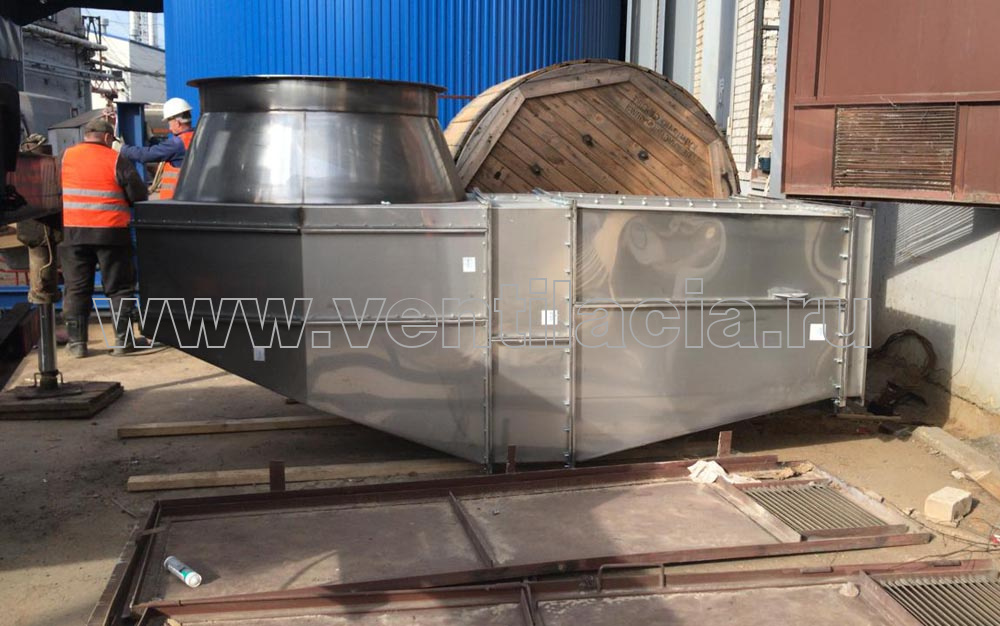

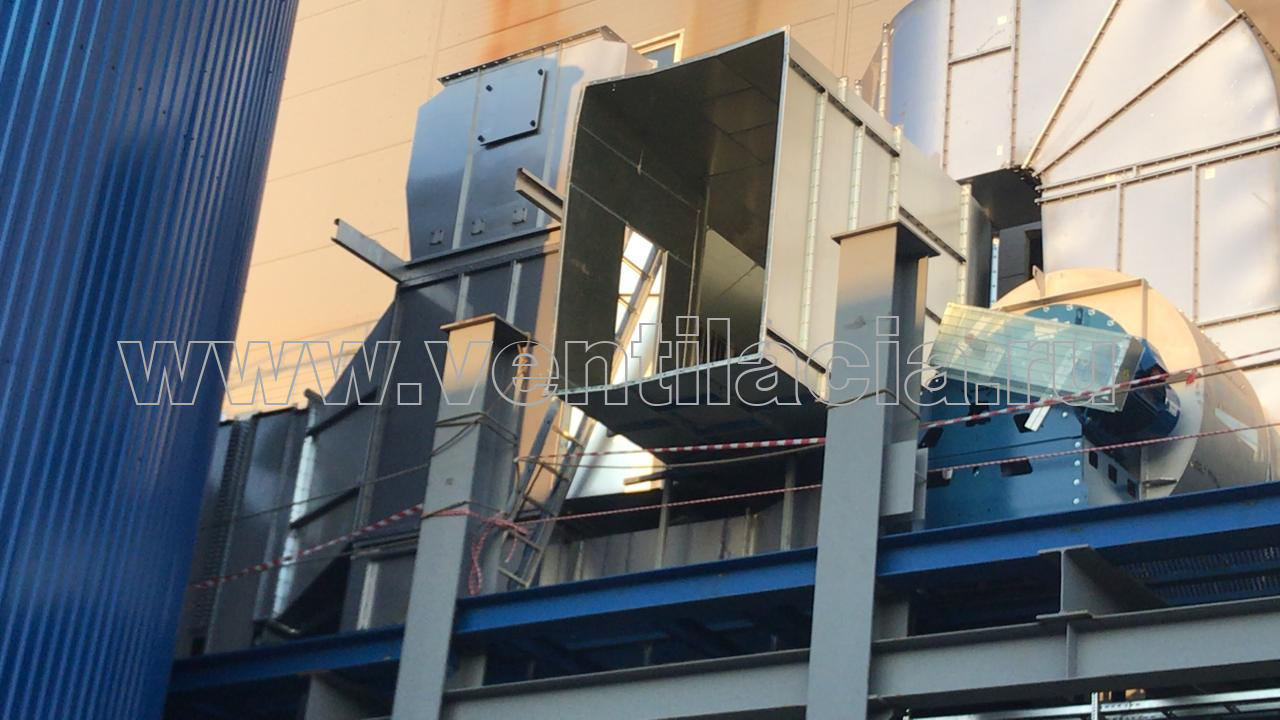

Собранный элемент сложной геометрии перед установкой в систему вентиляции завода.

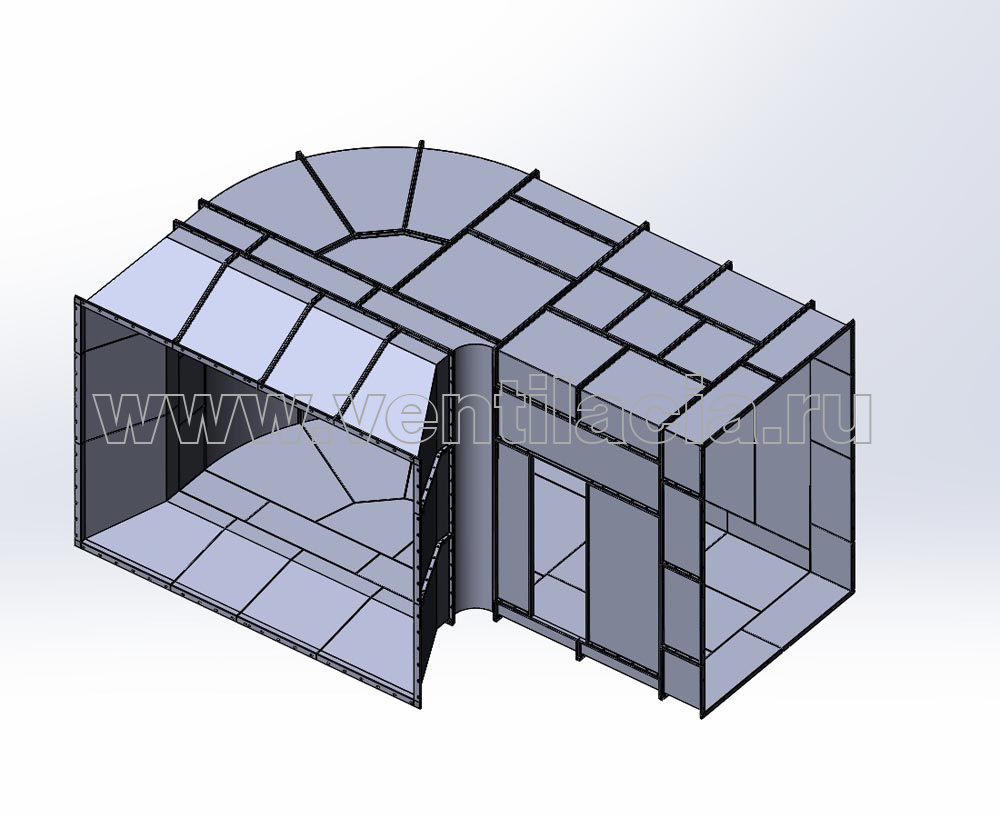

Сборные панельные воздуховоды. 3D модель крупного элемента в составе воздухозаборной решетки, блока фильтров с дверью для обслуживания и перехода на теплообменник.

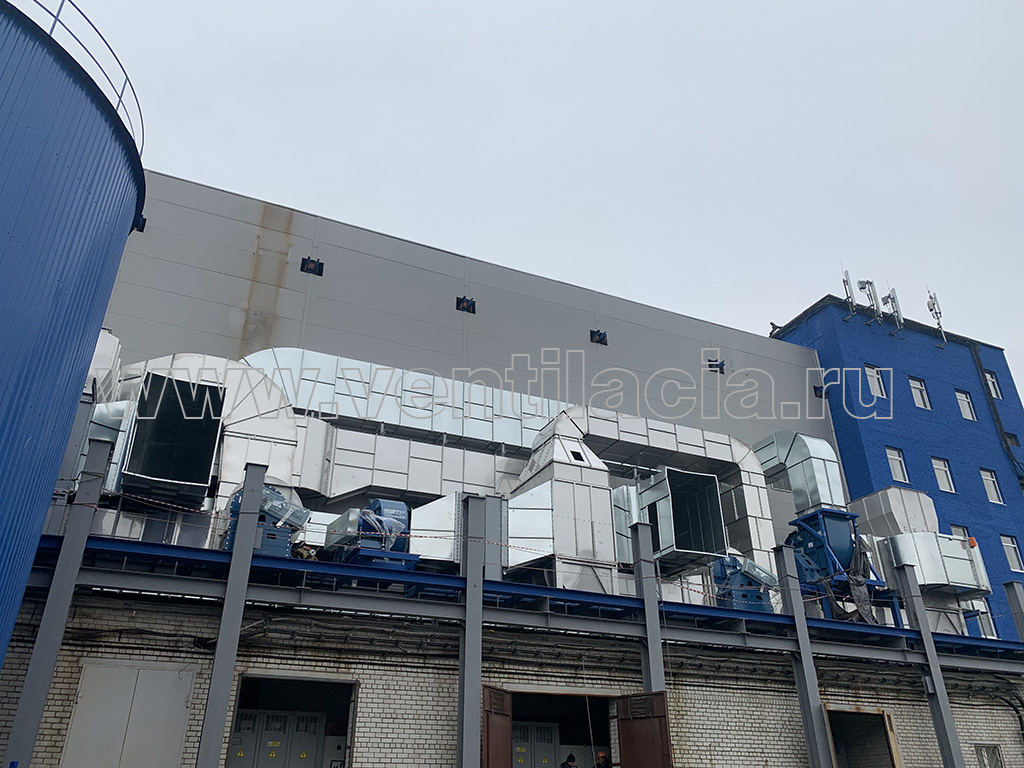

Видимая часть системы вентиляции завода выполненная из панелей. Сборка элементов осуществляется на площадке при помощи болтовых соединений и с применением специализированного герметика, после чего, элементы поднимаются краном и устанавливаются на свои места.

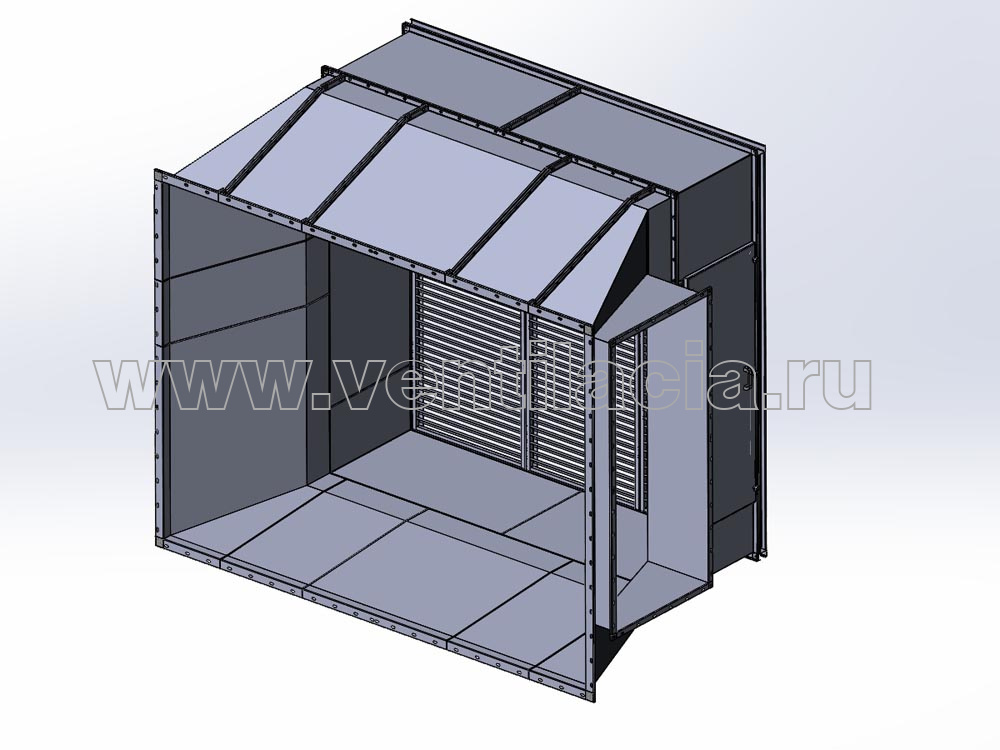

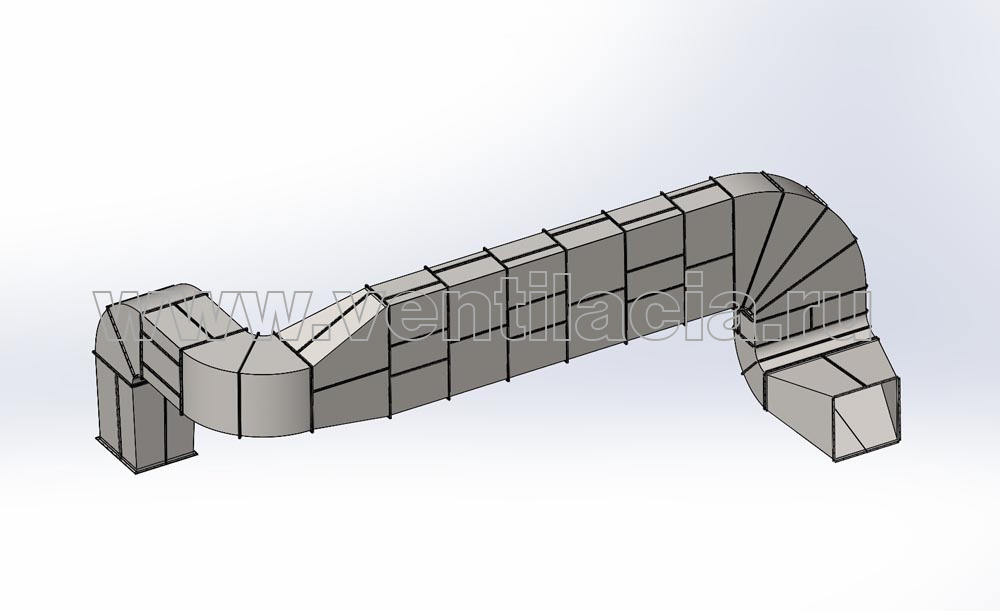

Сборные панельные воздуховоды. 3D модель части системы с большим сечением (4000х3000 мм).

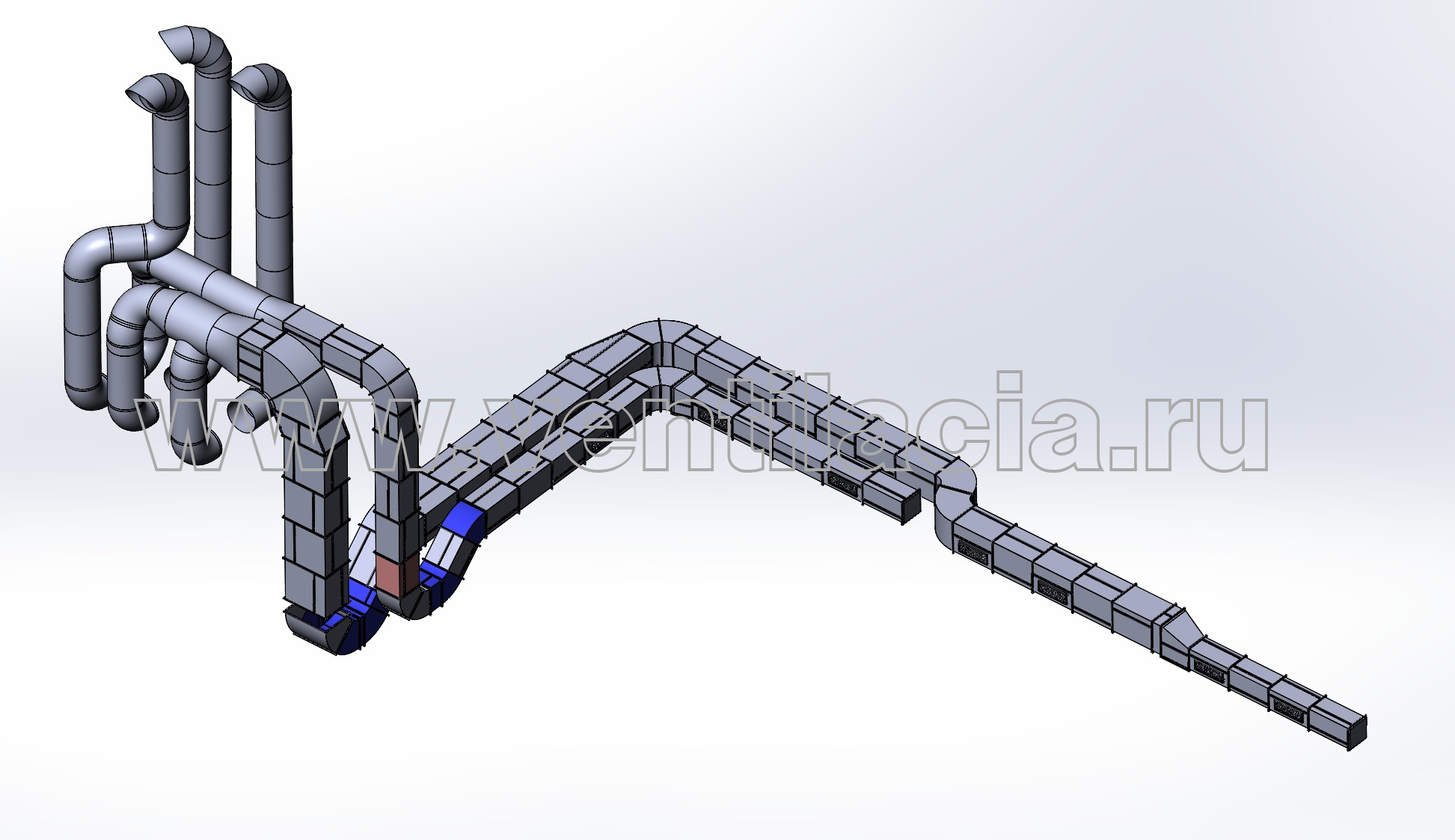

3D модель вытяжной аспирационной системы с большим расходом воздуха и образованием большого количества конденсата.
Сборные воздуховоды панельного типа из нержавеющей стали. Рассчитаны на выделение конденсата в большом количестве.

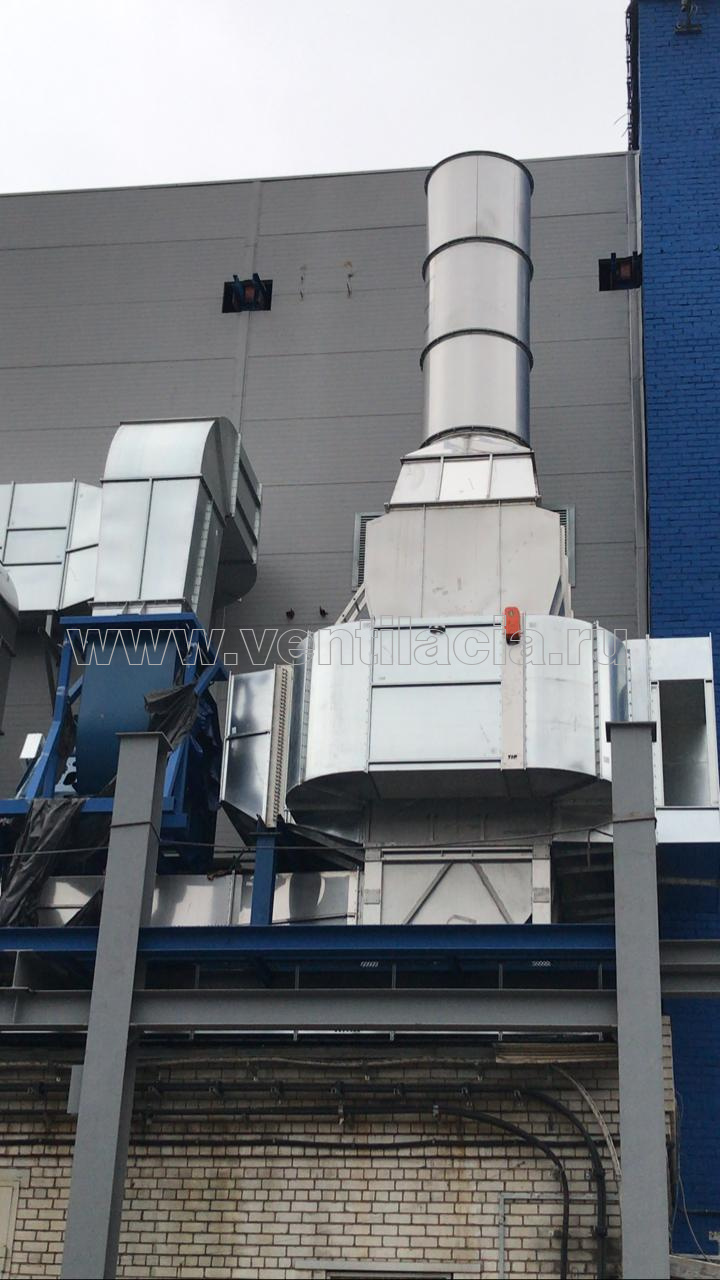

Видимая часть системы вентиляции завода выполненная из панелей. Сборка элементов осуществляется на площадке при помощи болтовых соединений и с применением специализированного герметика, после чего, элементы поднимаются краном и устанавливаются на свои места.
3D модель приточной системы большого объема.

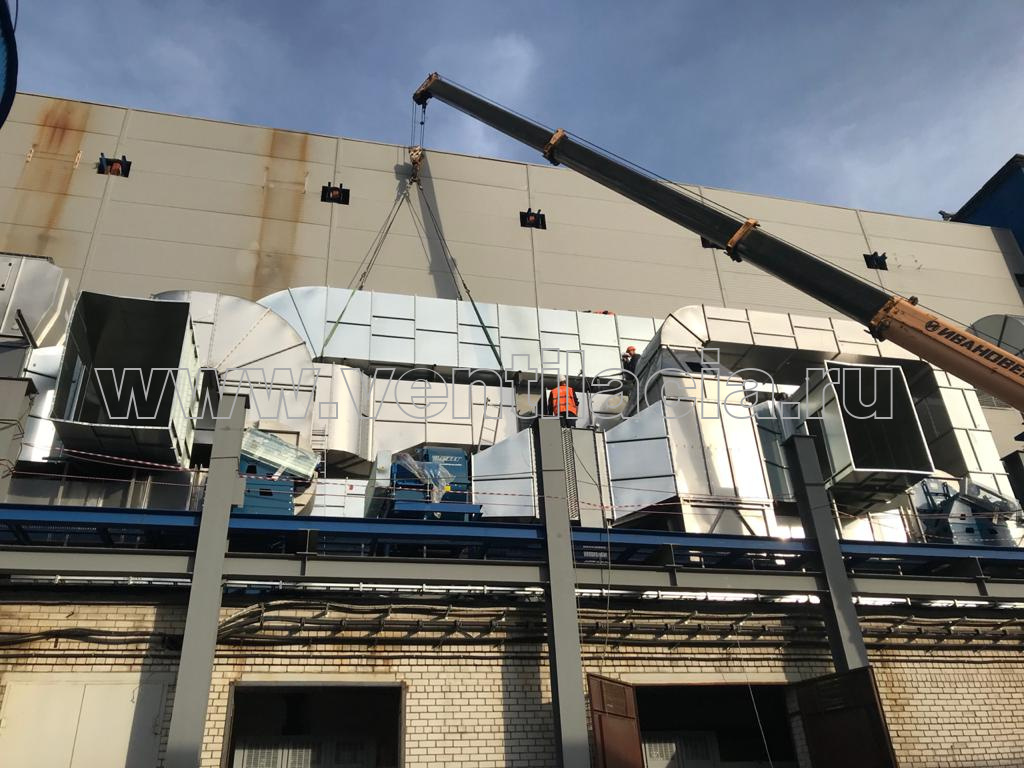

Видимая часть системы вентиляции завода выполненная из панелей. Сборка элементов осуществляется на площадке при помощи болтовых соединений и с применением специализированного герметика, после чего, элементы поднимаются краном и устанавливаются на свои места.
Сборные воздуховоды панельного типа из нержавеющей стали. Рассчитаны на выделение конденсата в большом количестве.

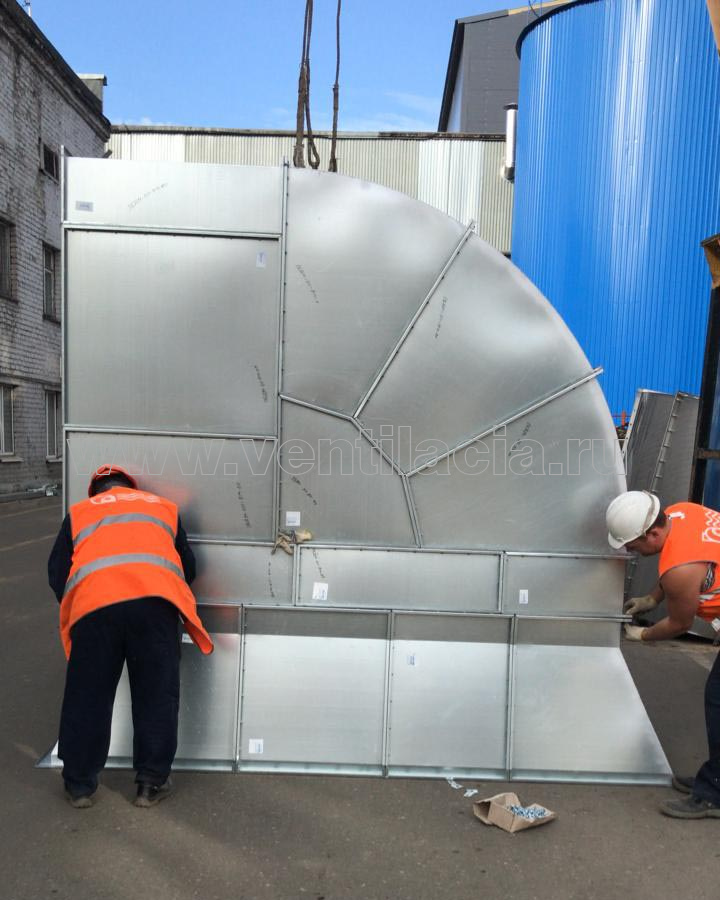

Процесс сборки сложного элемента.

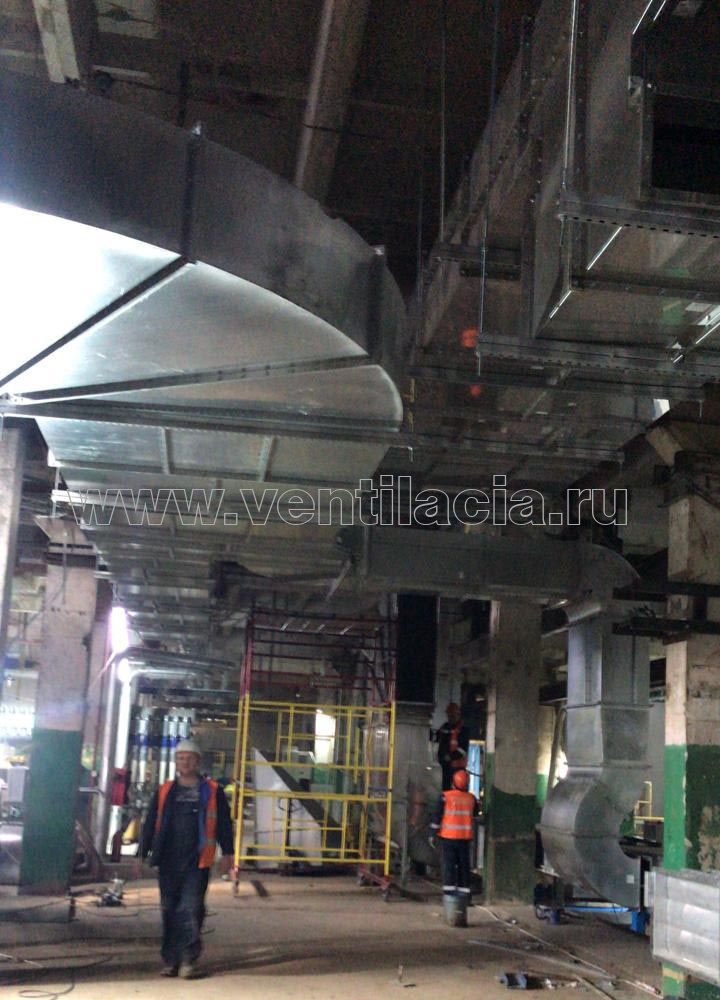

Участок вентиляционной системы завода в процессе монтажа.

Сборные воздуховоды панельного типа проектируются под конкретный проект и являются уникальными изделиями.

  • модульная технология сборки, системы создаются по принципу конструктора;
  • герметичные, надежные и быстро сборные/разборные соединения;
  • удержание конденсата при образовании;
  • для систем с пониженным/повышенным давлением, до 10 000 Па;
  • легкая взаимозаменяемость узлов и быстрое дооснащение;
  • широкий спектр выпускаемых изделий;
  • возможность изготовления эксклюзивных элементов.
