Аспирационные воздуховоды с ревизией

НПО ПМП Вентиляция выпускает специальные сварные металлические воздуховоды с узлами контроля и очистки рассчитанные на использование в различных технологических процессах.

Особенности:
  • модульная технология сборки, системы создаются по принципу конструктора;
  • герметичные, надежные и быстро сборные/разборные соединения;
  • удержание конденсата при образовании;
  • для систем с пониженным/повышенным давлением, до 10 000 Па;
  • легкая взаимозаменяемость узлов и быстрое дооснащение;
  • широкий спектр выпускаемых изделий;
  • возможность изготовления эксклюзивных элементов.
Воздуховод с ревизионным люком. Выполнен из обычной углеродистой стали, окрашен порошковой краской.
Воздуховод с ревизионным люком. Выполнен из обычной углеродистой стали, окрашен порошковой краской. Показан открытый люк.
Воздуховод с ревизионным люком и часть соединительного аспирационного воздуховода для камеры порошкового распыления. Выполнен из обычной углеродистой стали, окрашен порошковой краской.

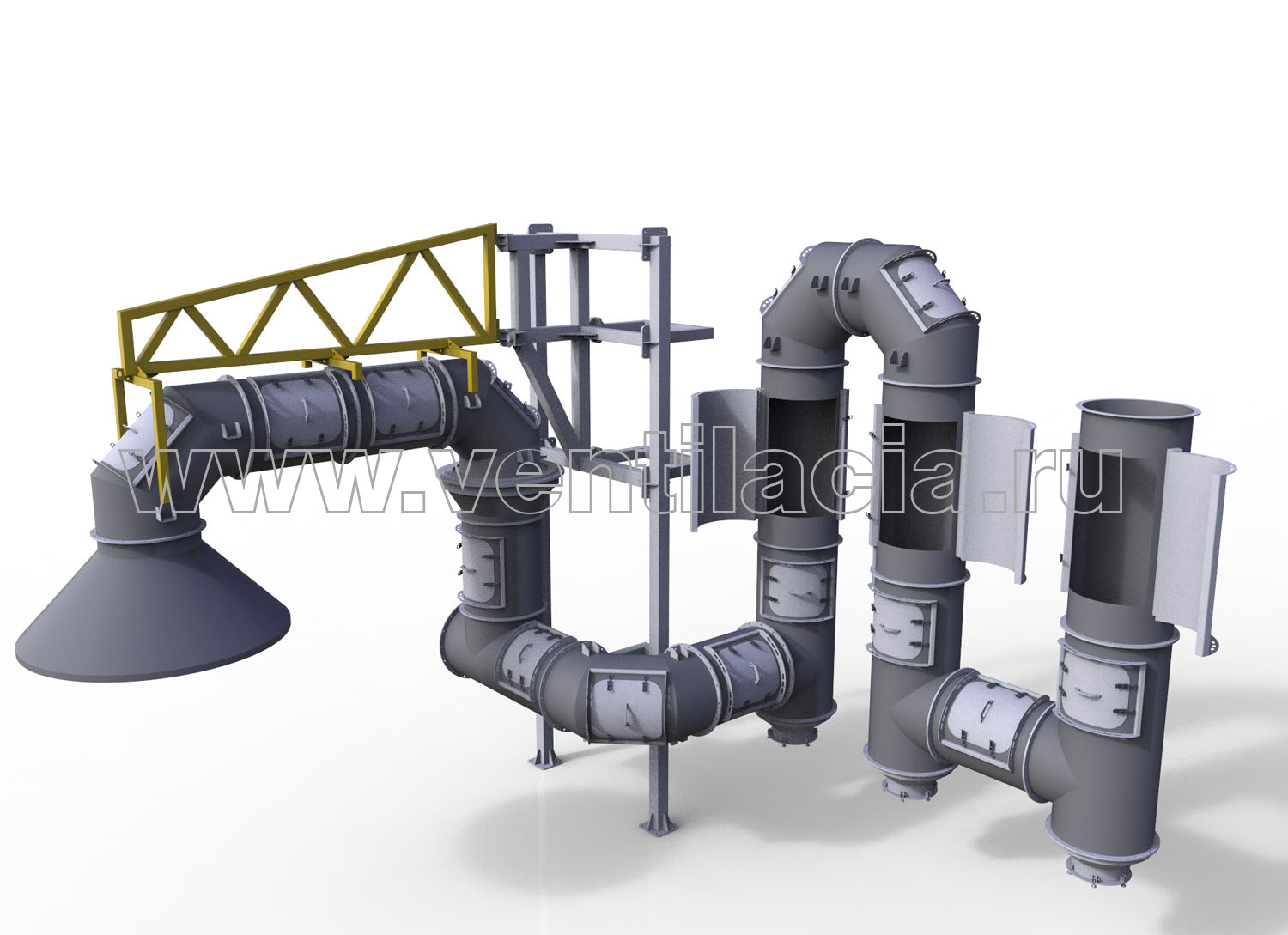

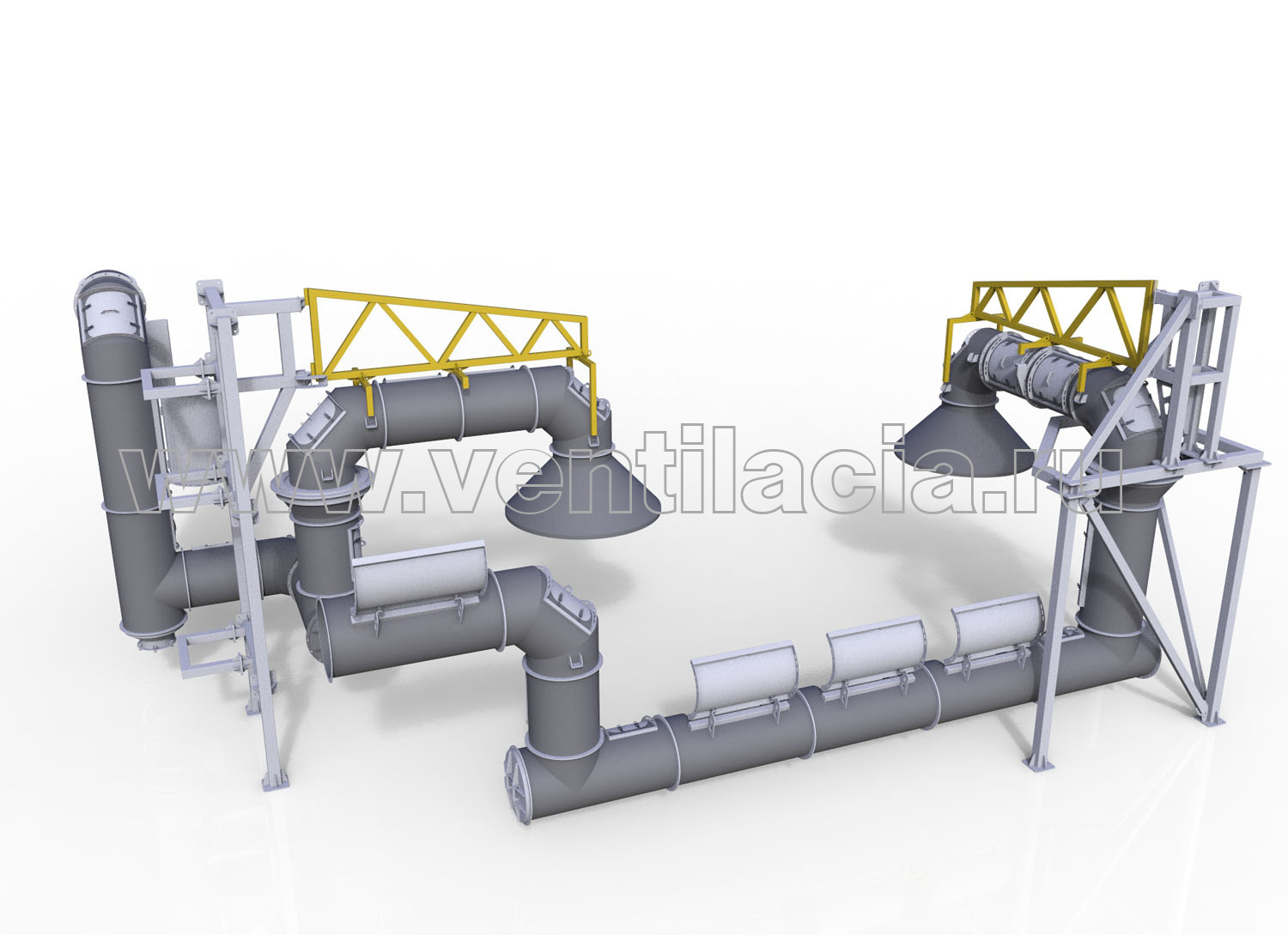

3D модель двух аспирационных систем с поворотными зонтами. Системы имеют большое количество ревизионных люков для очистки воздуховодов.

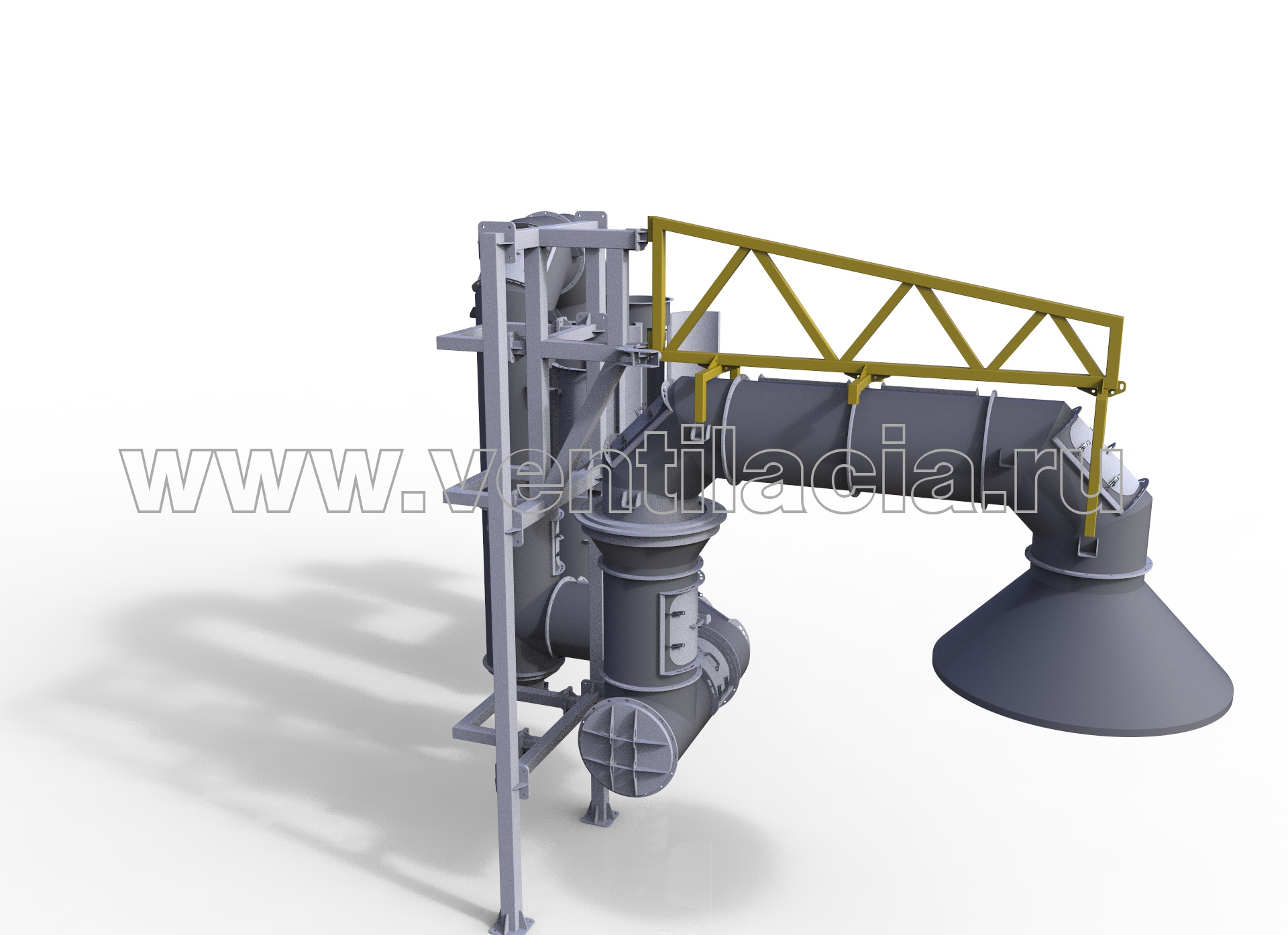

3D модель одной из аспирационных системы с поворотным зонтом. Смесь горячего воздуха с парами углеводородов проходит по длинному воздуховоду и охлаждается, что приводит к выпадению вязкого конденсата, который необходимо периодически удалять.
3D модель одной из аспирационных системы с поворотным зонтом. Поворотный зонт располагается над открытым факелом, что может привести к возгоранию конденсата внутри воздуховодов. Для решения данной проблемы встроена система автоматического пожаротушения.
Участок аспирационного воздуховода прямоугольного сечения с ревизионным люком и ребрами усиления. Элемент выполнен из черной стали, фото сделано до покраски.

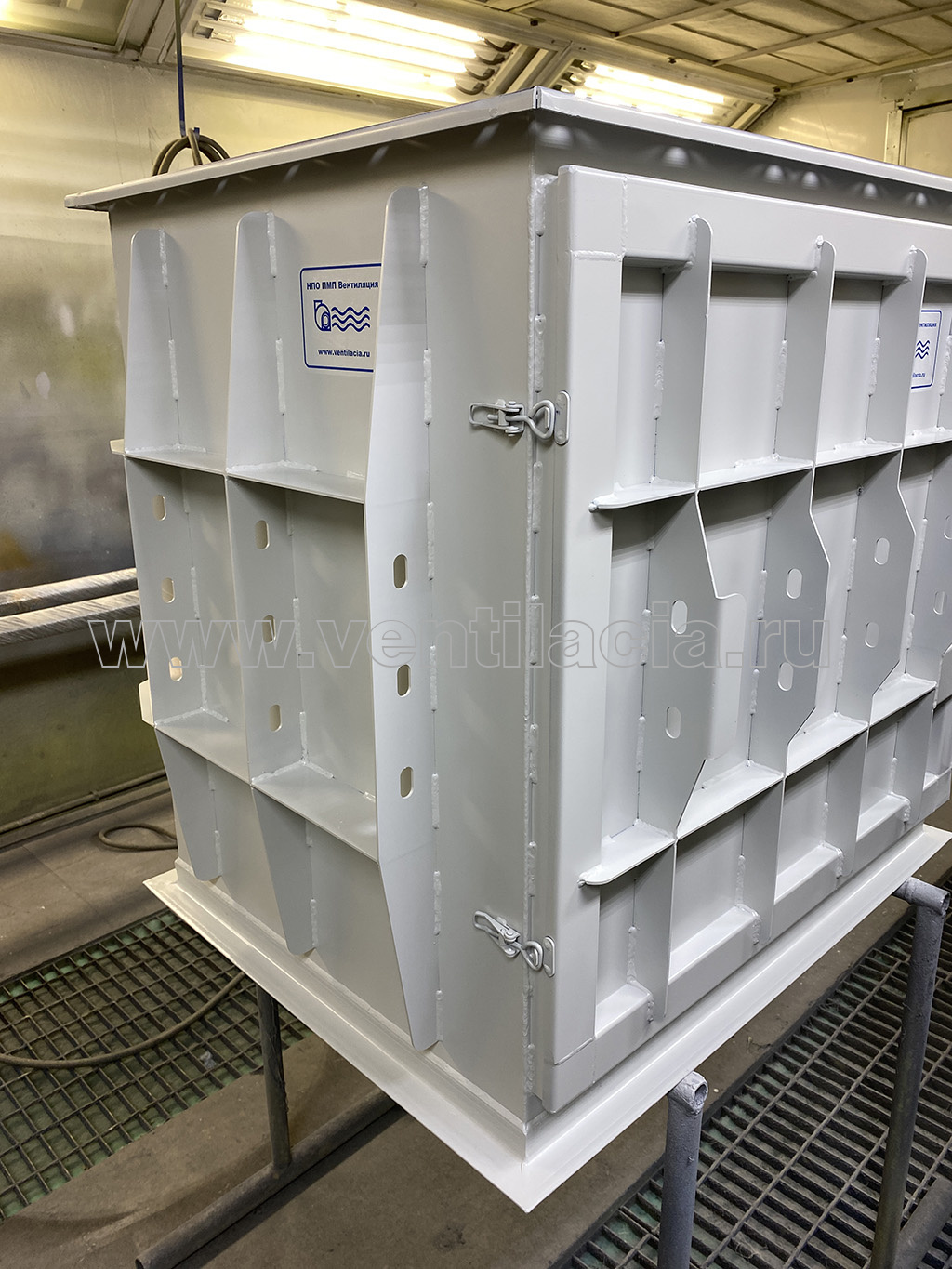

Участок аспирационного воздуховода прямоугольного сечения с ревизионным люком и ребрами усиления. Проведена финишная окраска..

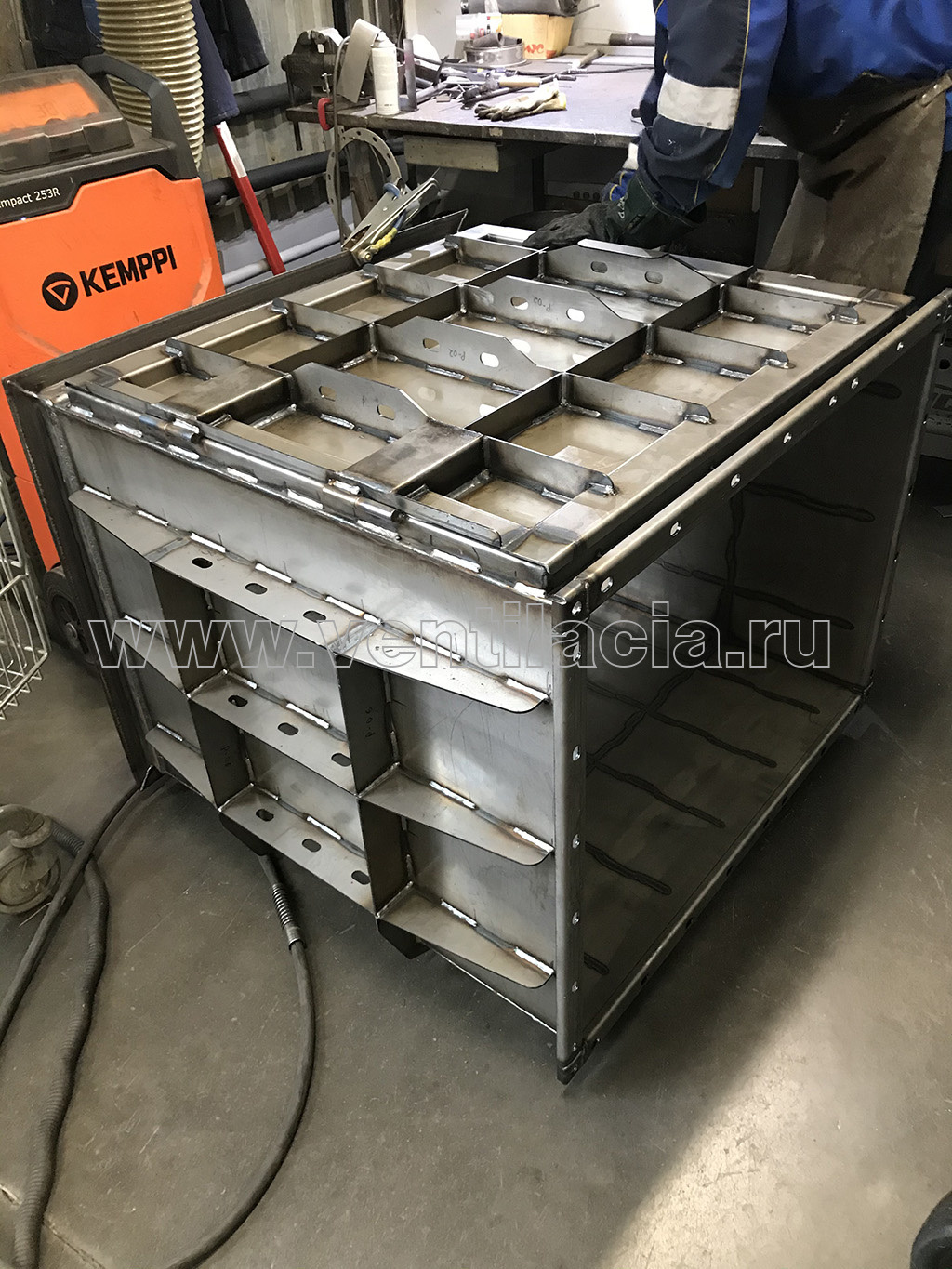

Сварной аспирационный воздуховод, показан процесс сварки.
Сварной аспирационный воздуховод с ребрами жесткости после покраски. Люки еще не установлены.
Вытяжной зонт и участок воздуховодов с ревизией установленные в цеху термической обработки. Воздуховоды и зонт выполнены из черной стали толщиной 2,5 мм. Окрашены термостойкой эмалью.

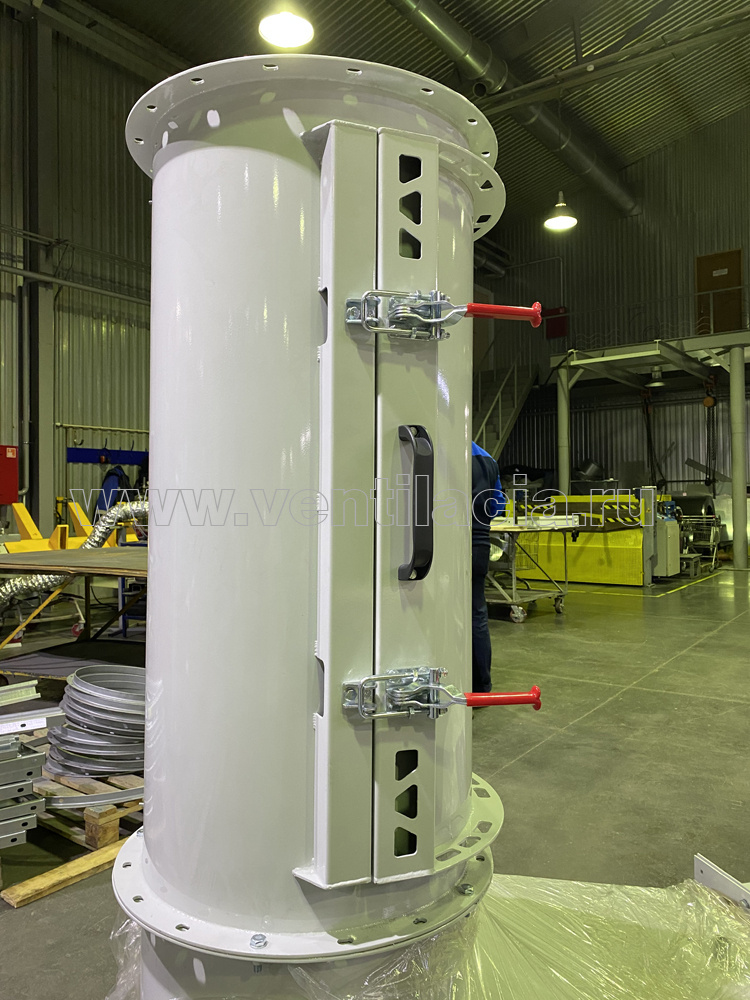

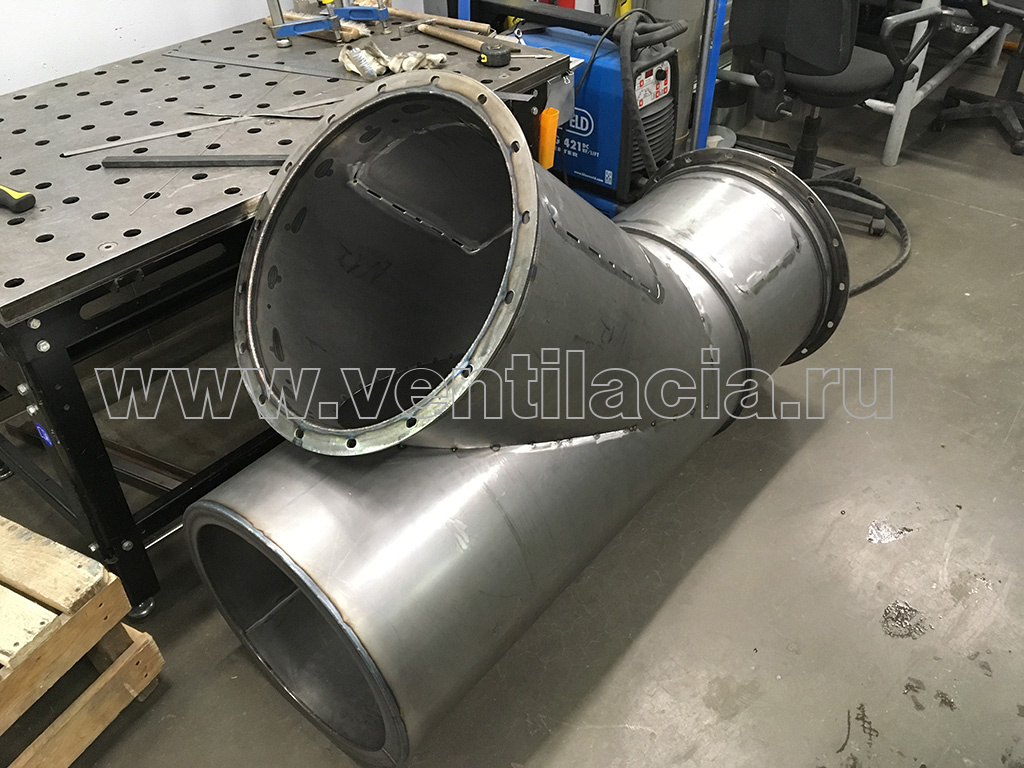

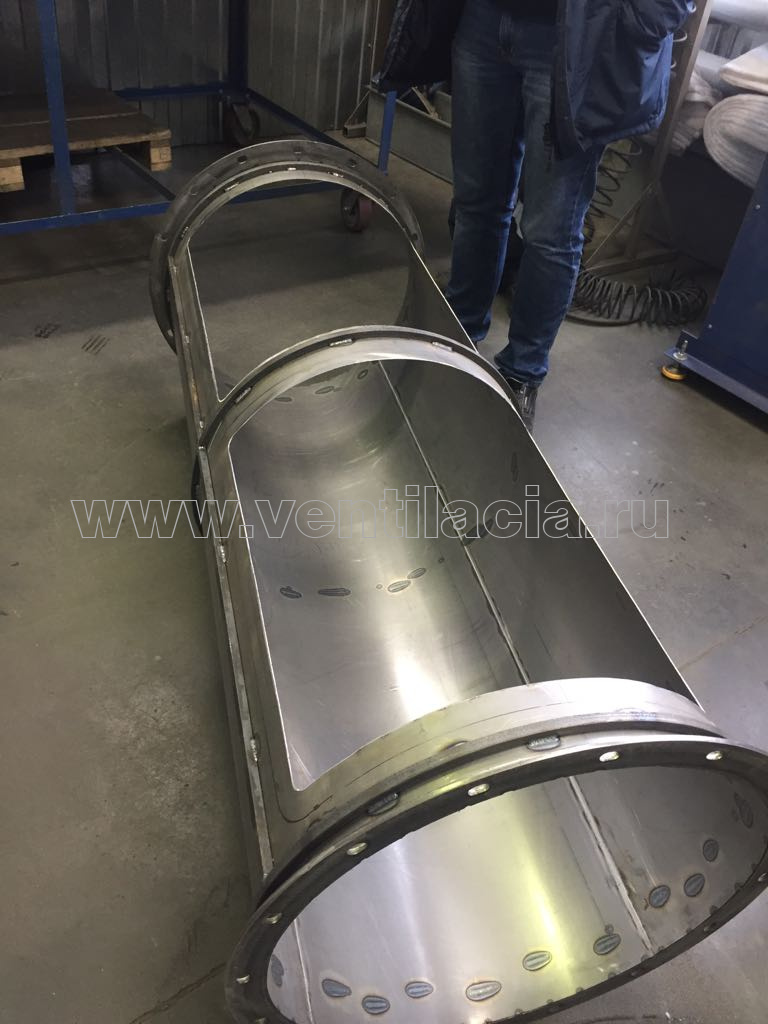

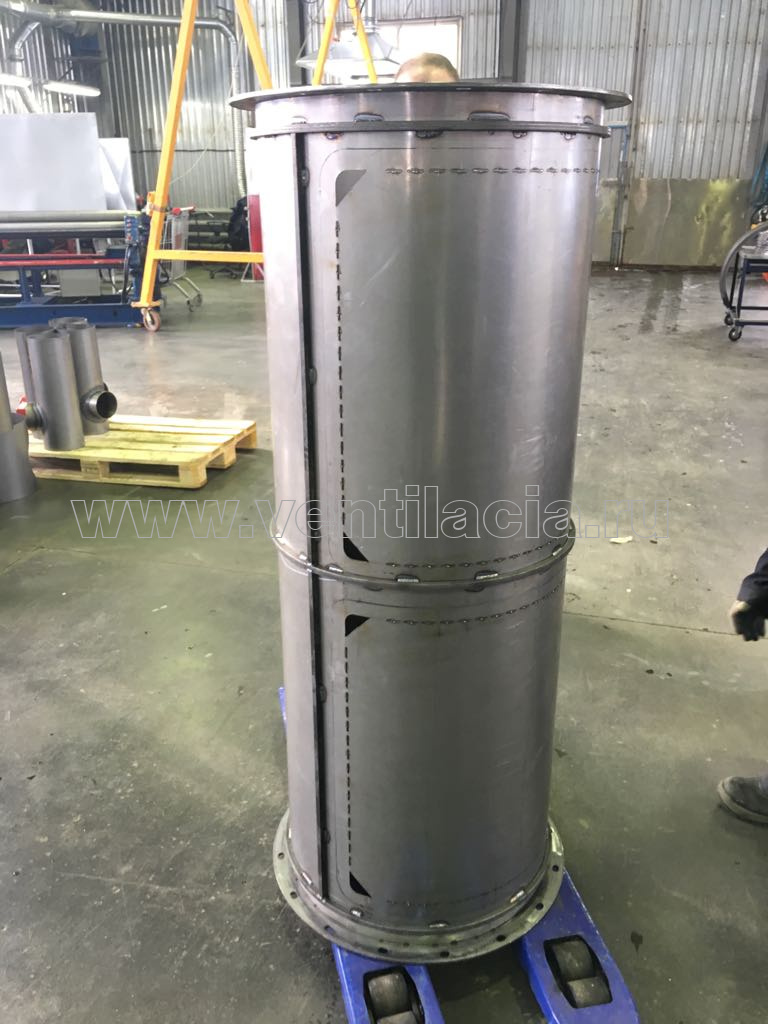

Изготовление прямого участка круглого сечения с ревизионными люками. Показан промежуточный этап.

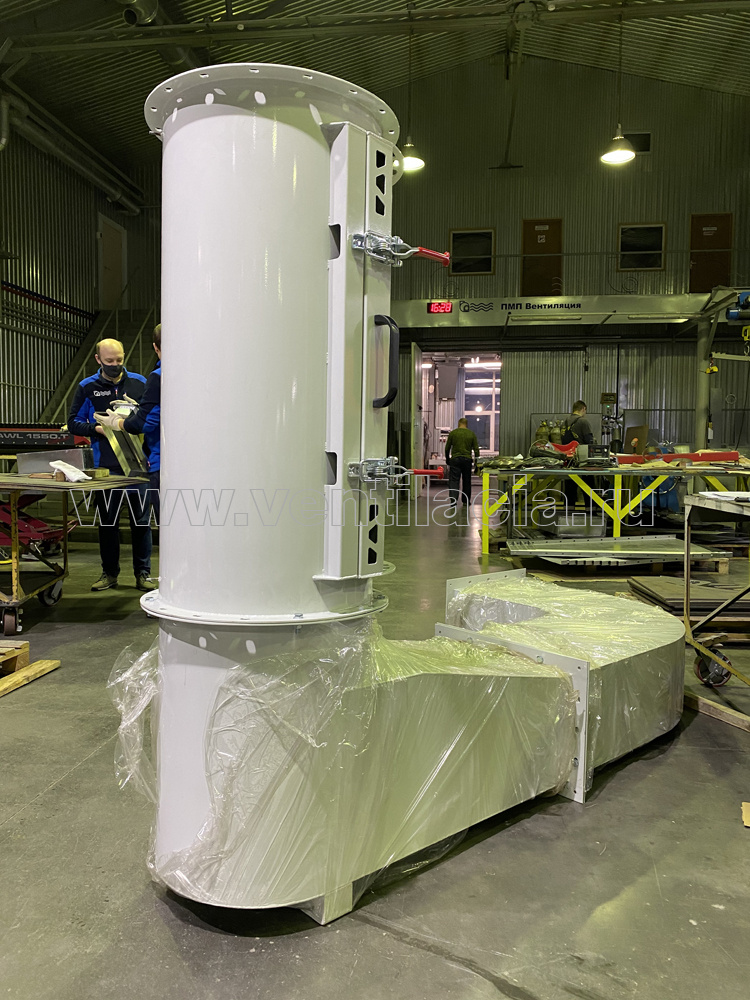

Изготовление прямого участка круглого сечения с ревизионными люками. Показан промежуточный этап.

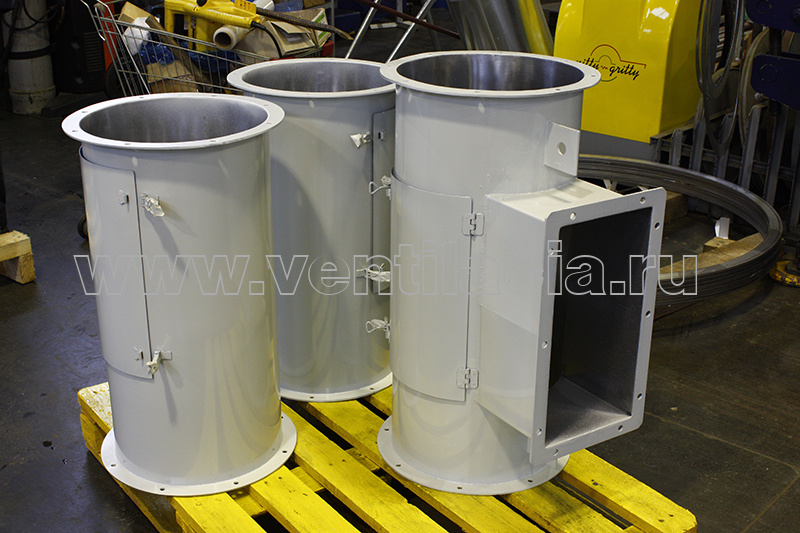

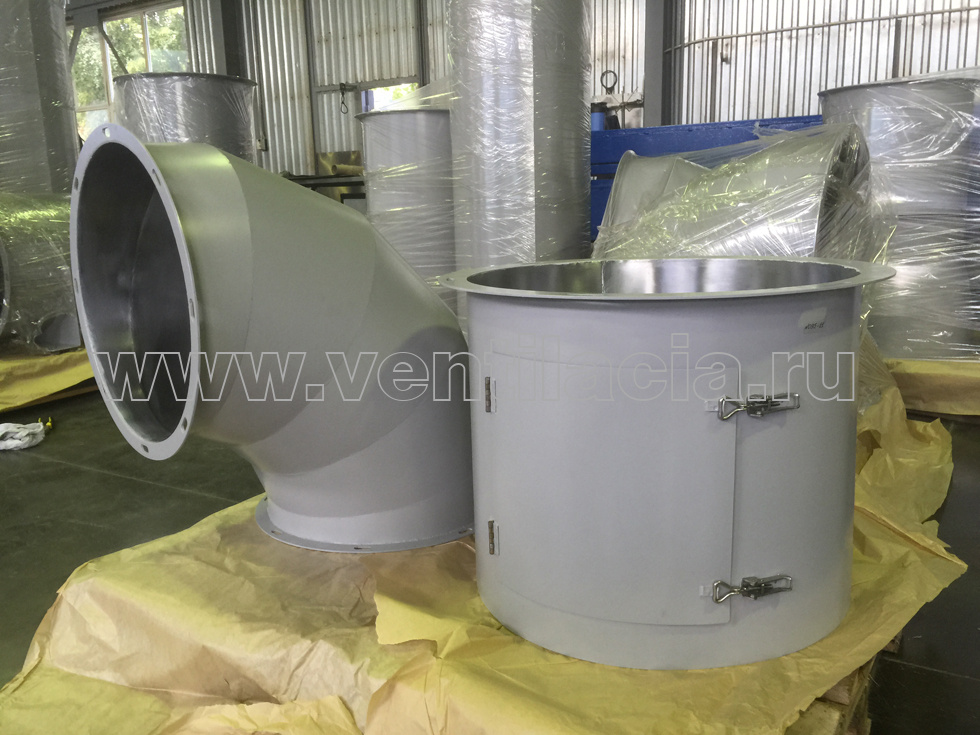

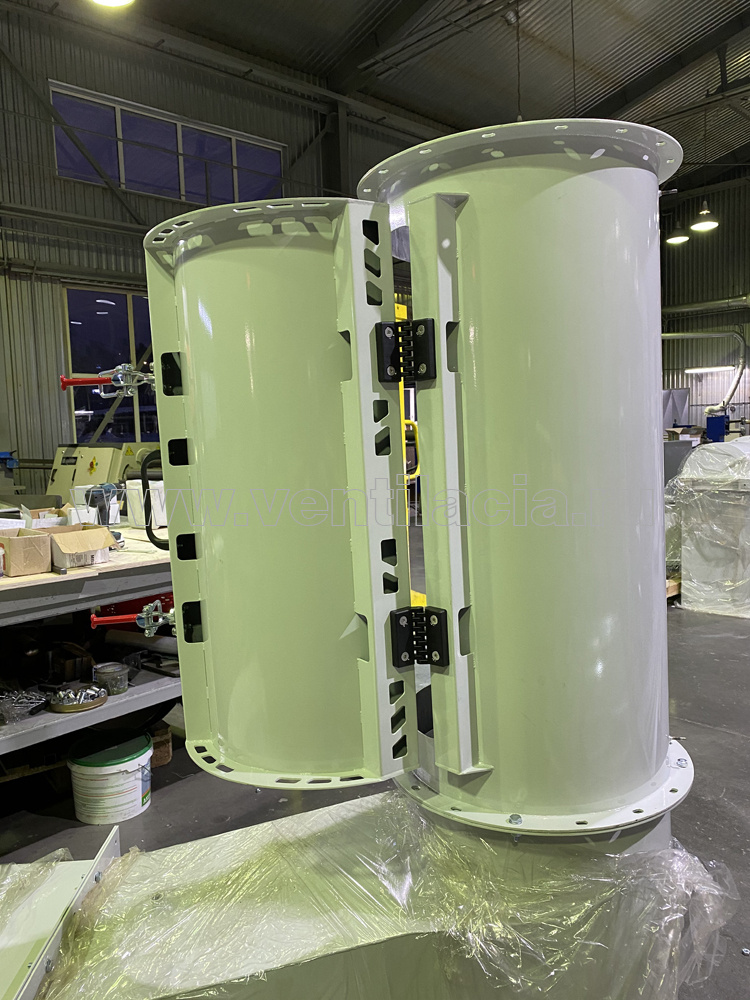

Ревизионные воздуховоды с люками.

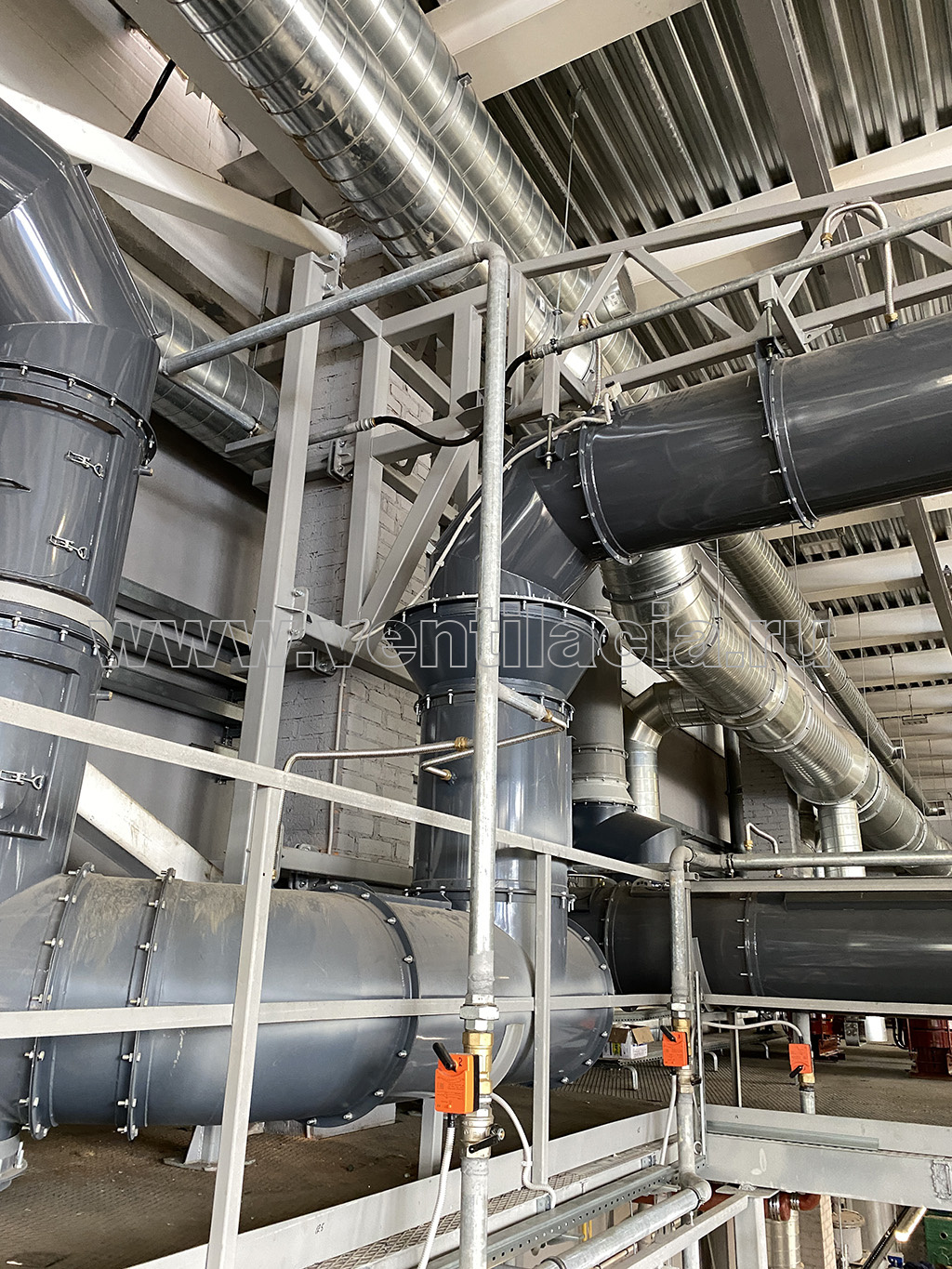

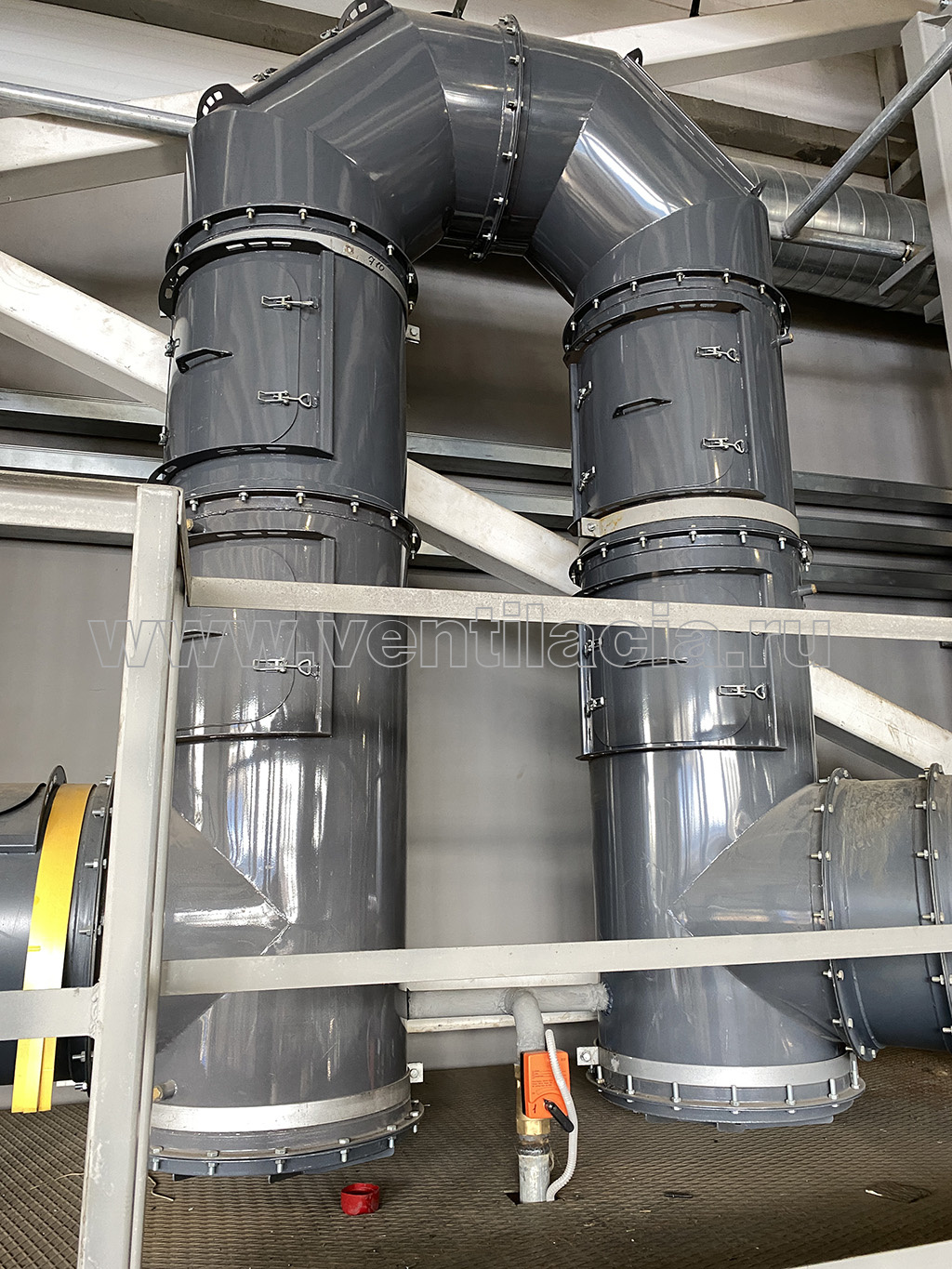

Смонтированные прямые участки воздуховода с ревизионными люками.

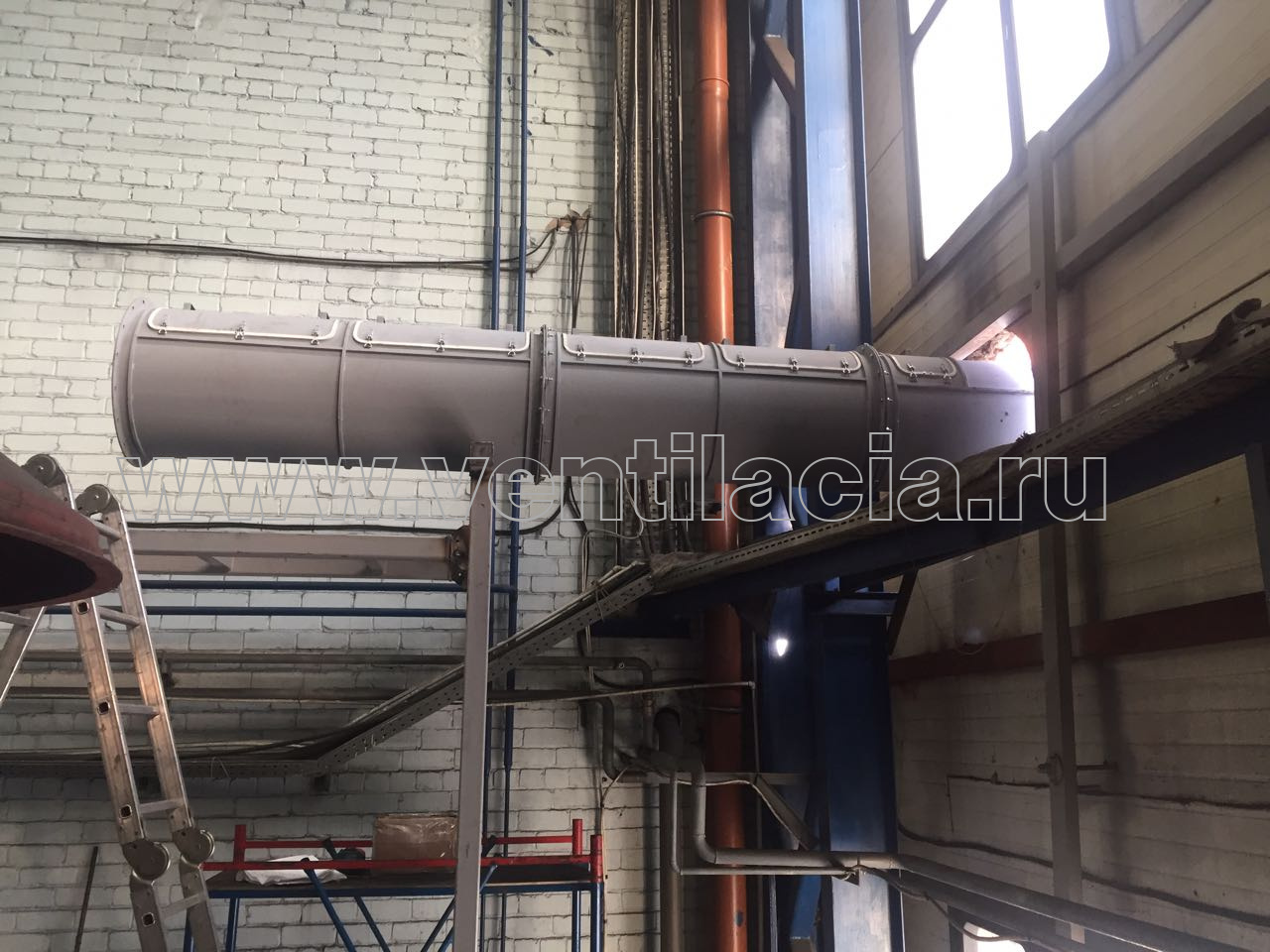

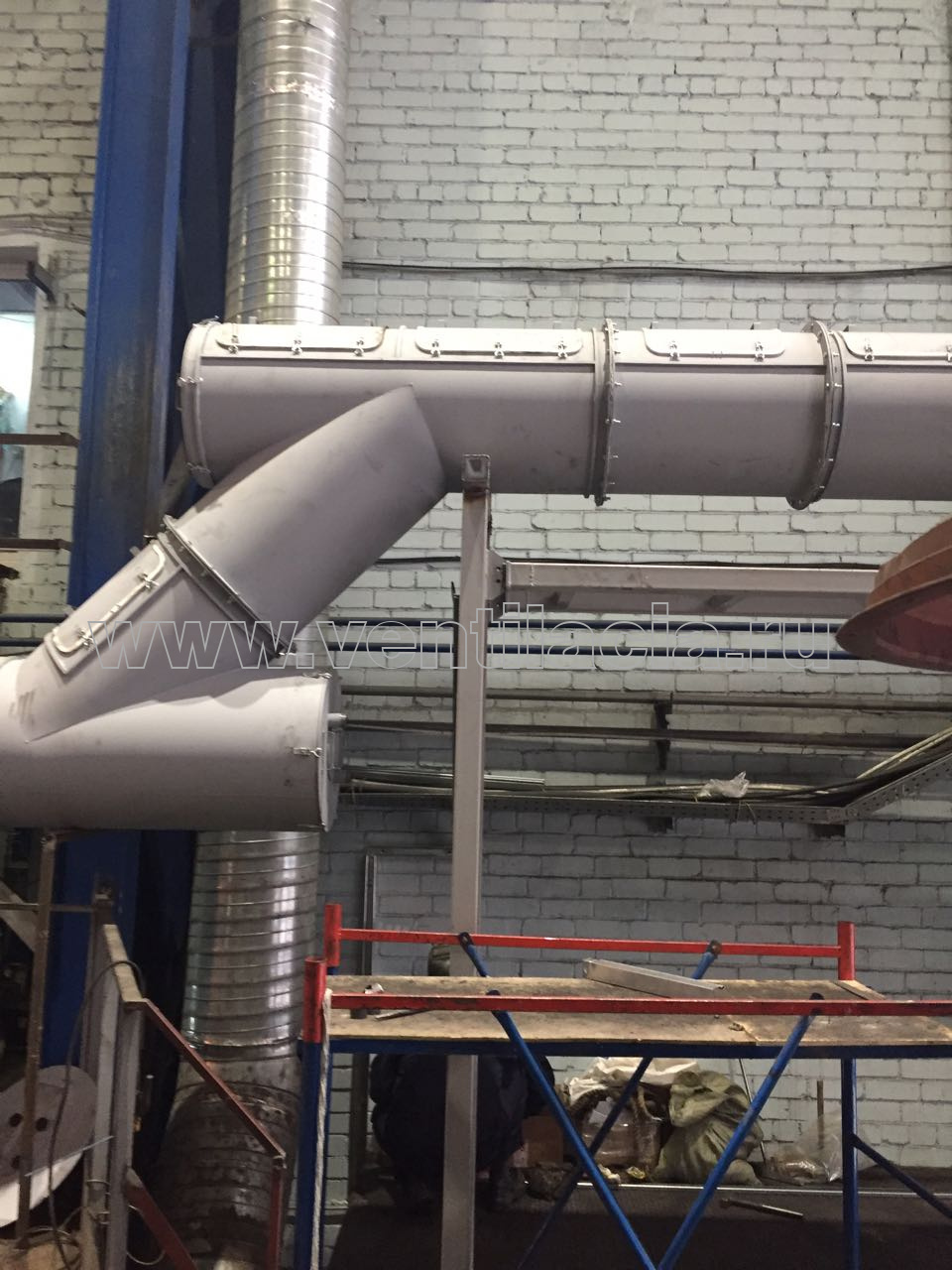

Смонтированные участки воздуховода с ревизионными люками.

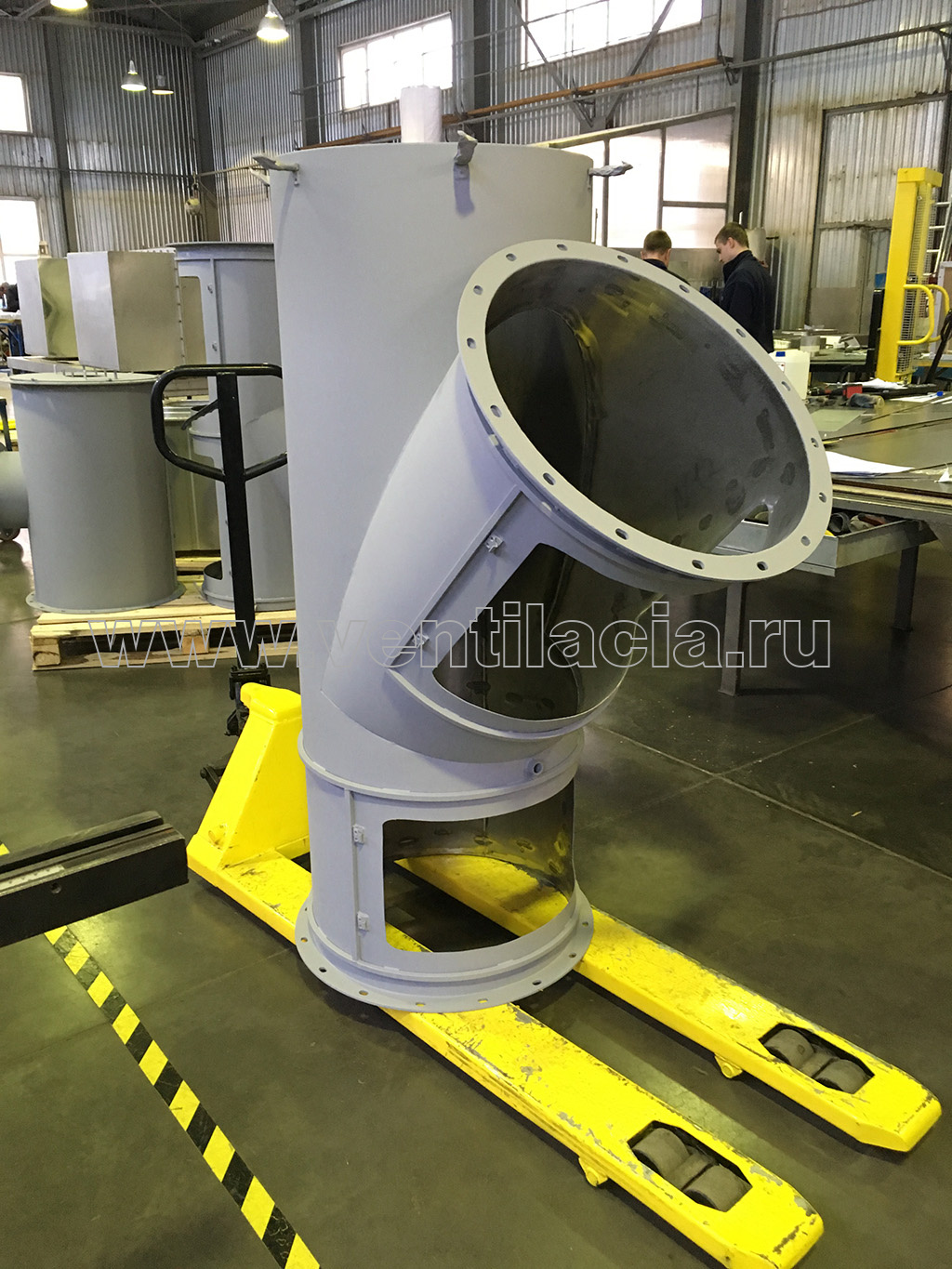

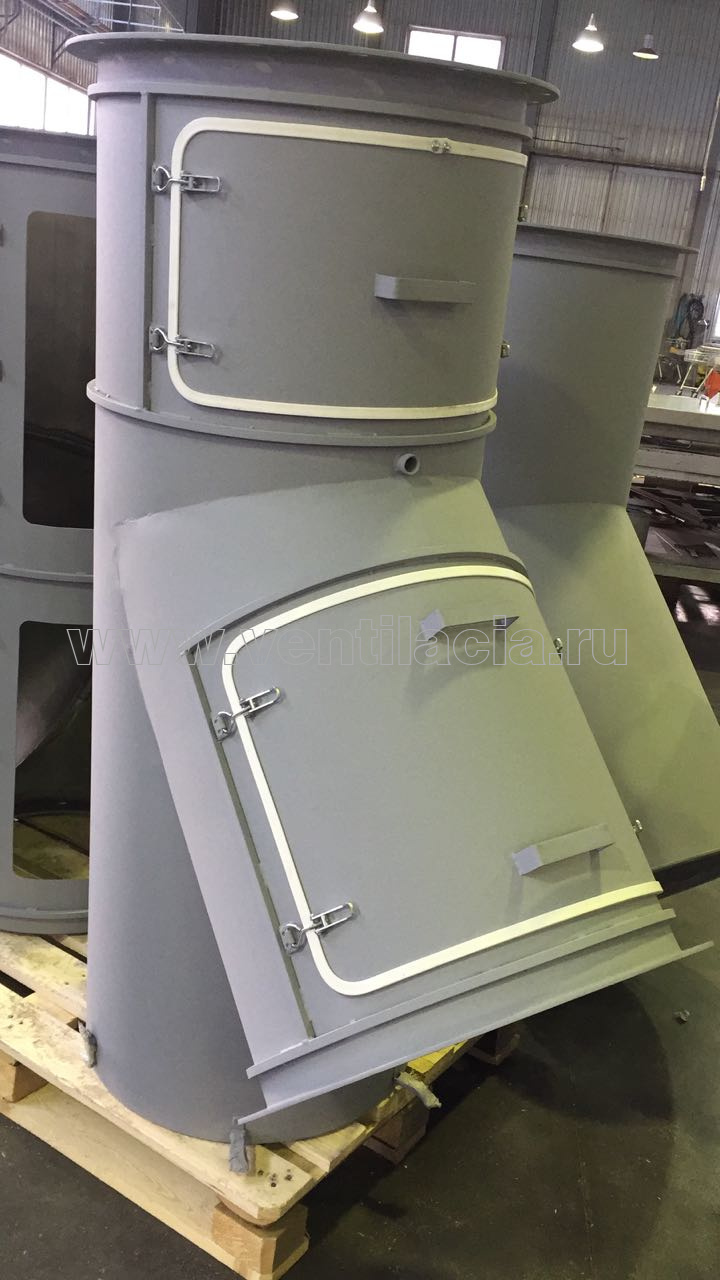

Тройник с ревизионными люками. Элемент усилен ребрами жесткости. Герметичность люков обеспечивается термостойким уплотнителем.

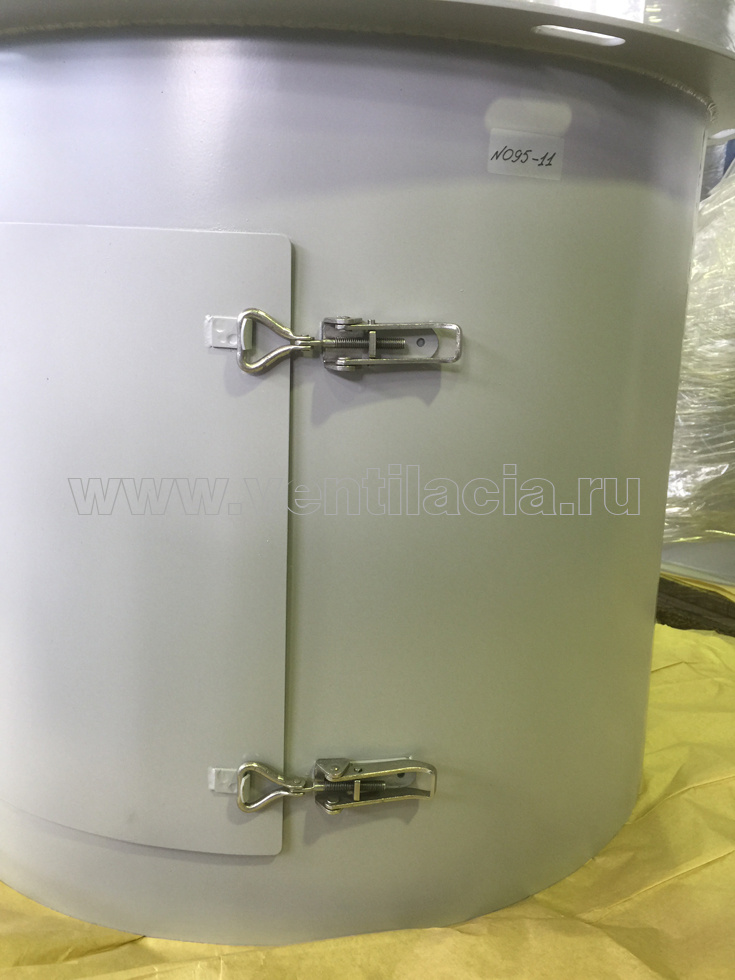

Полностью съемный люк (без петель), устанавливается на защелки.

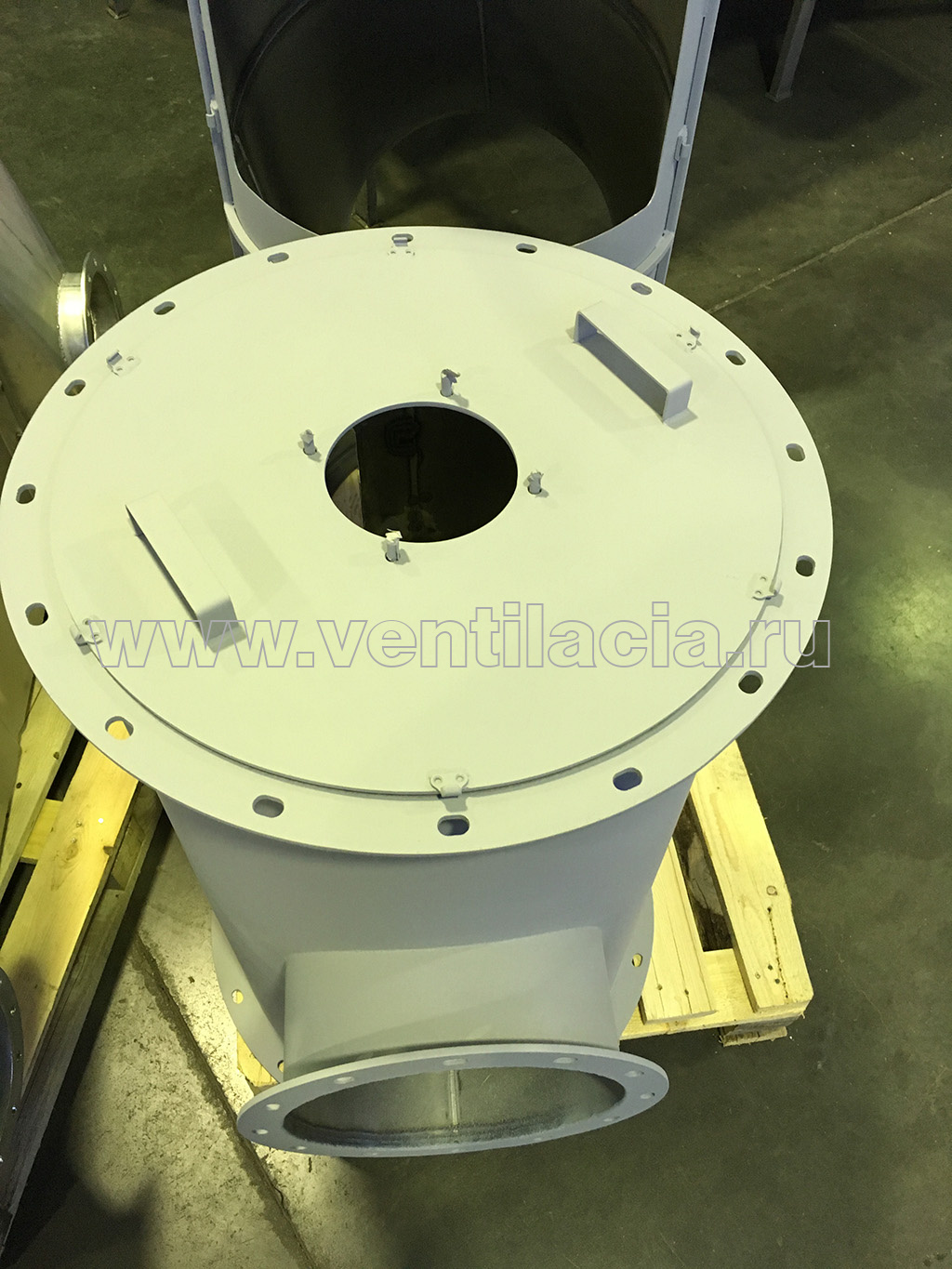

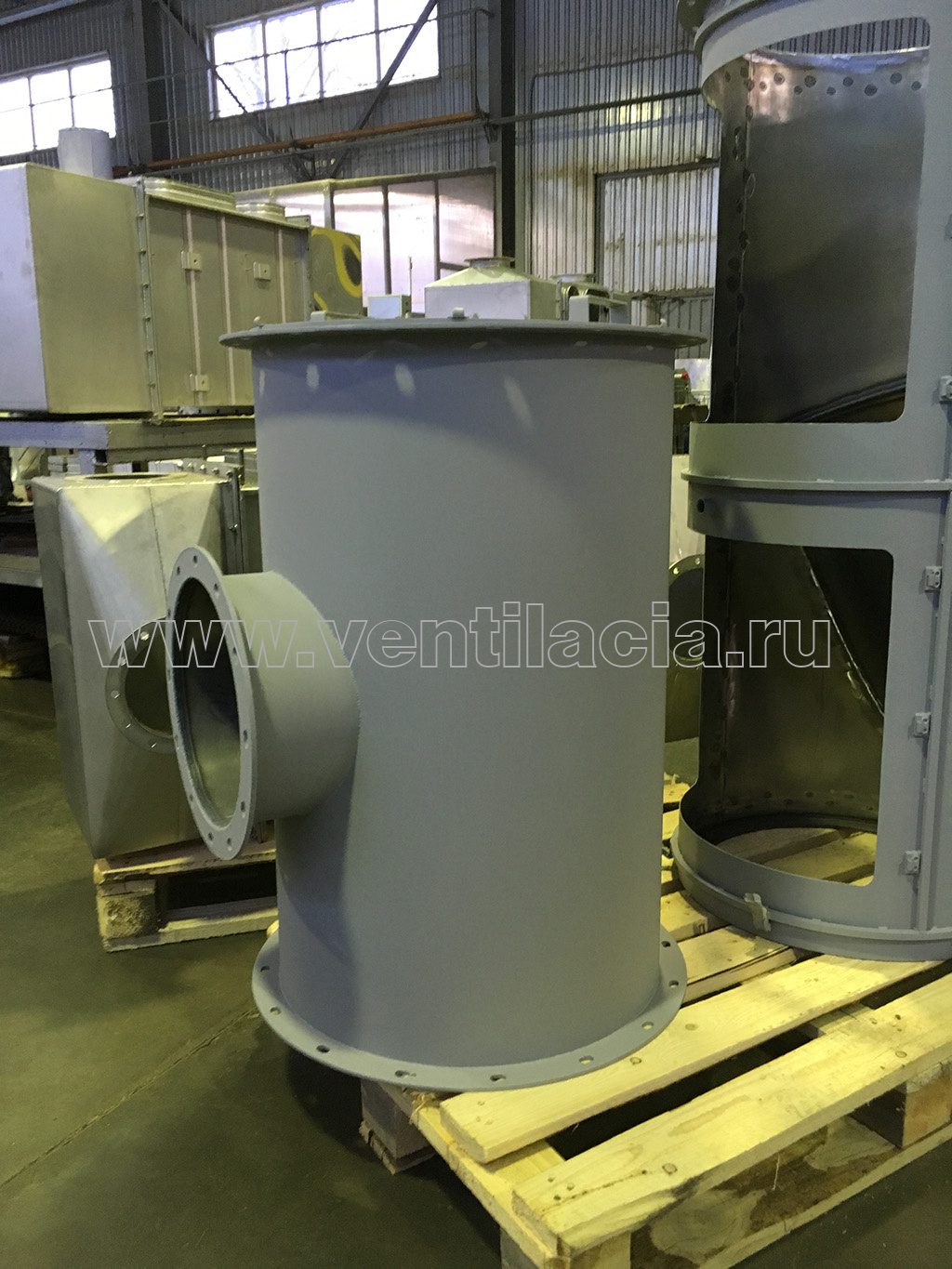

Толстостенный элемент воздуховода (тройник) с торцевым ревизионным люком. Окрашен термостойкой эмалью.

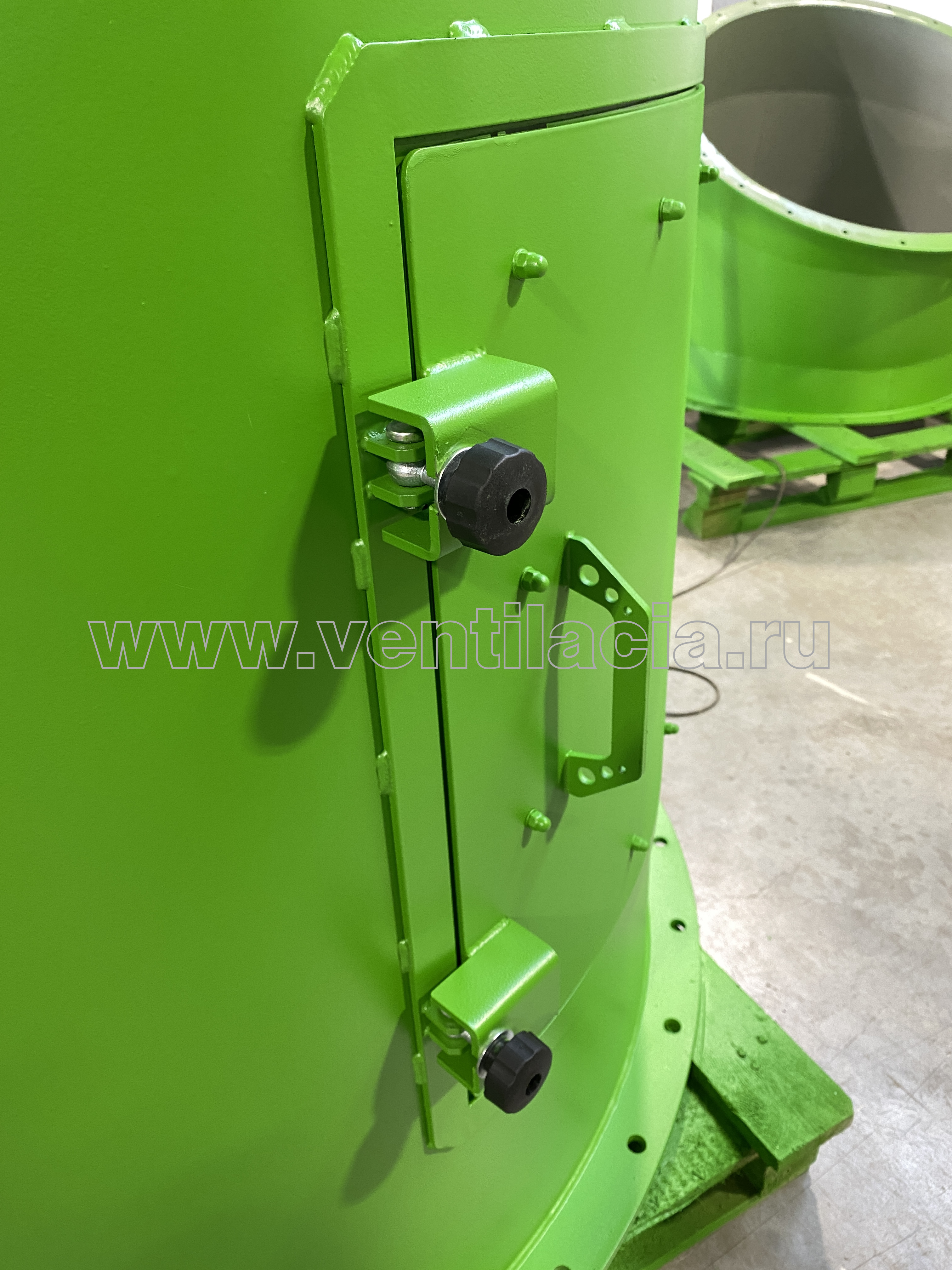

Торцевой ревизионный люк на защелках.
Элементы воздуховода для линии аспирации порошковой краски с ревизионными люками.

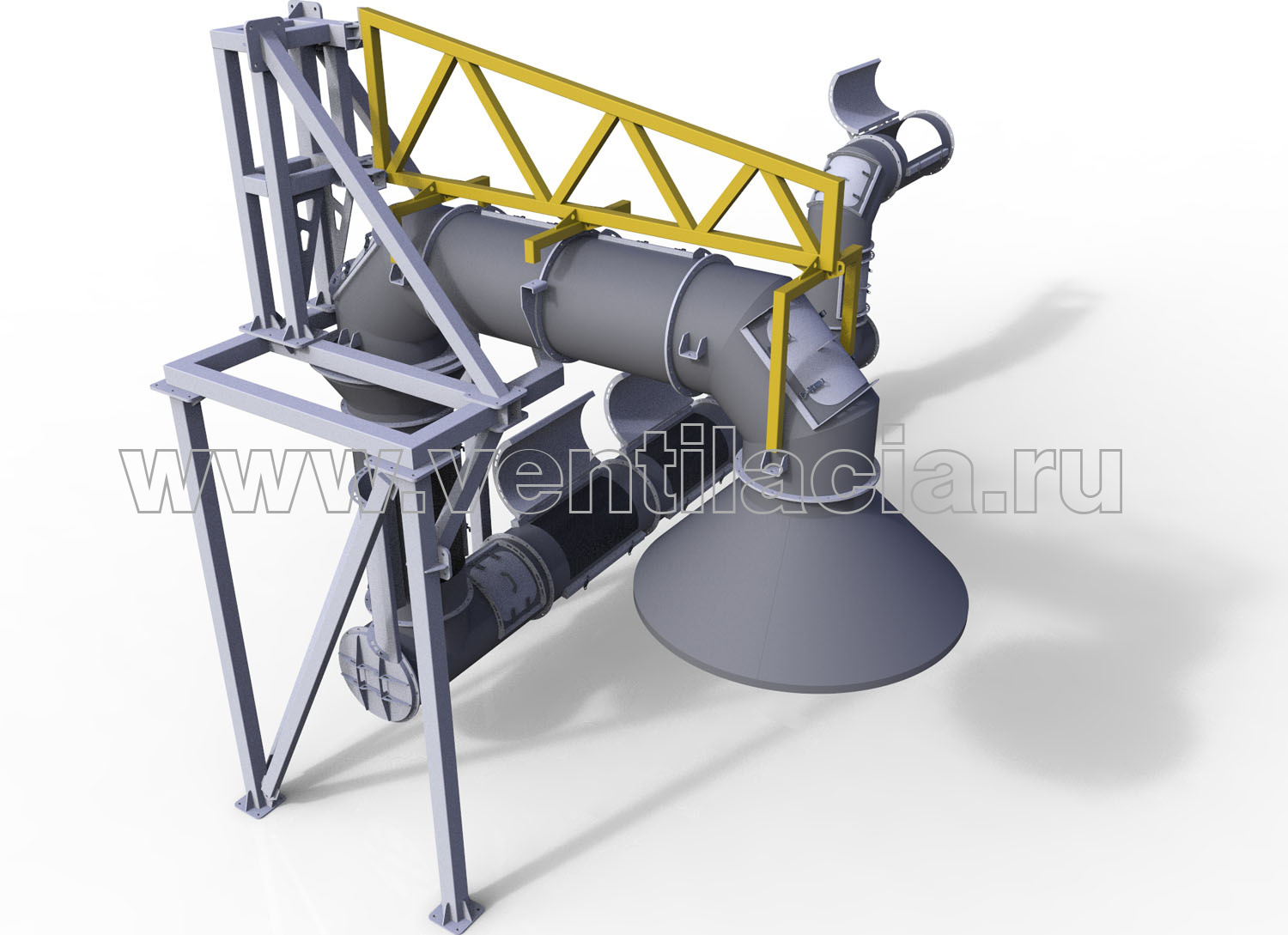

3D модель аспирационной системы горячих газов с ревизионными люками. Устанавливается на собственную раму. Имеет поворотный элемент - зонт.

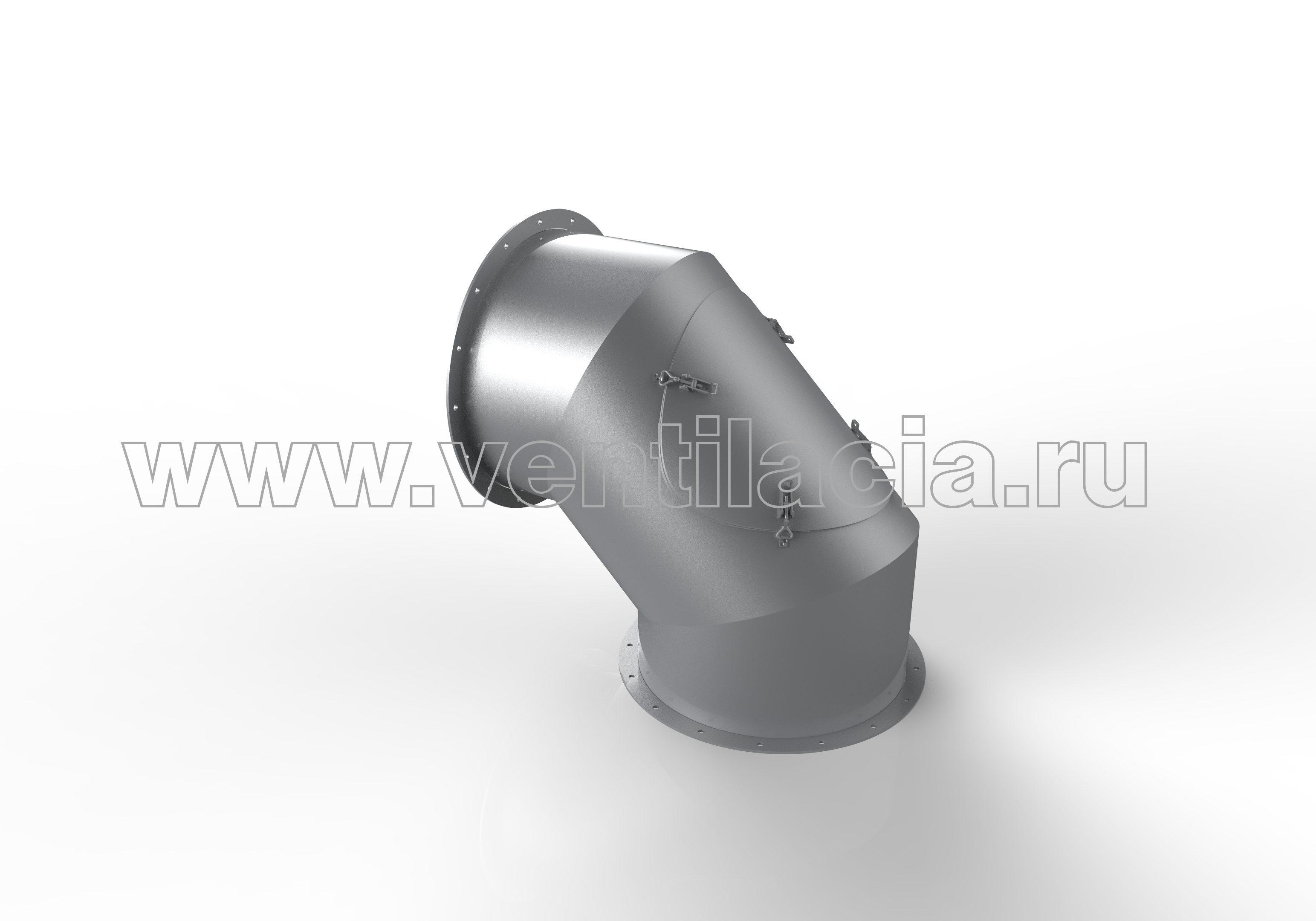

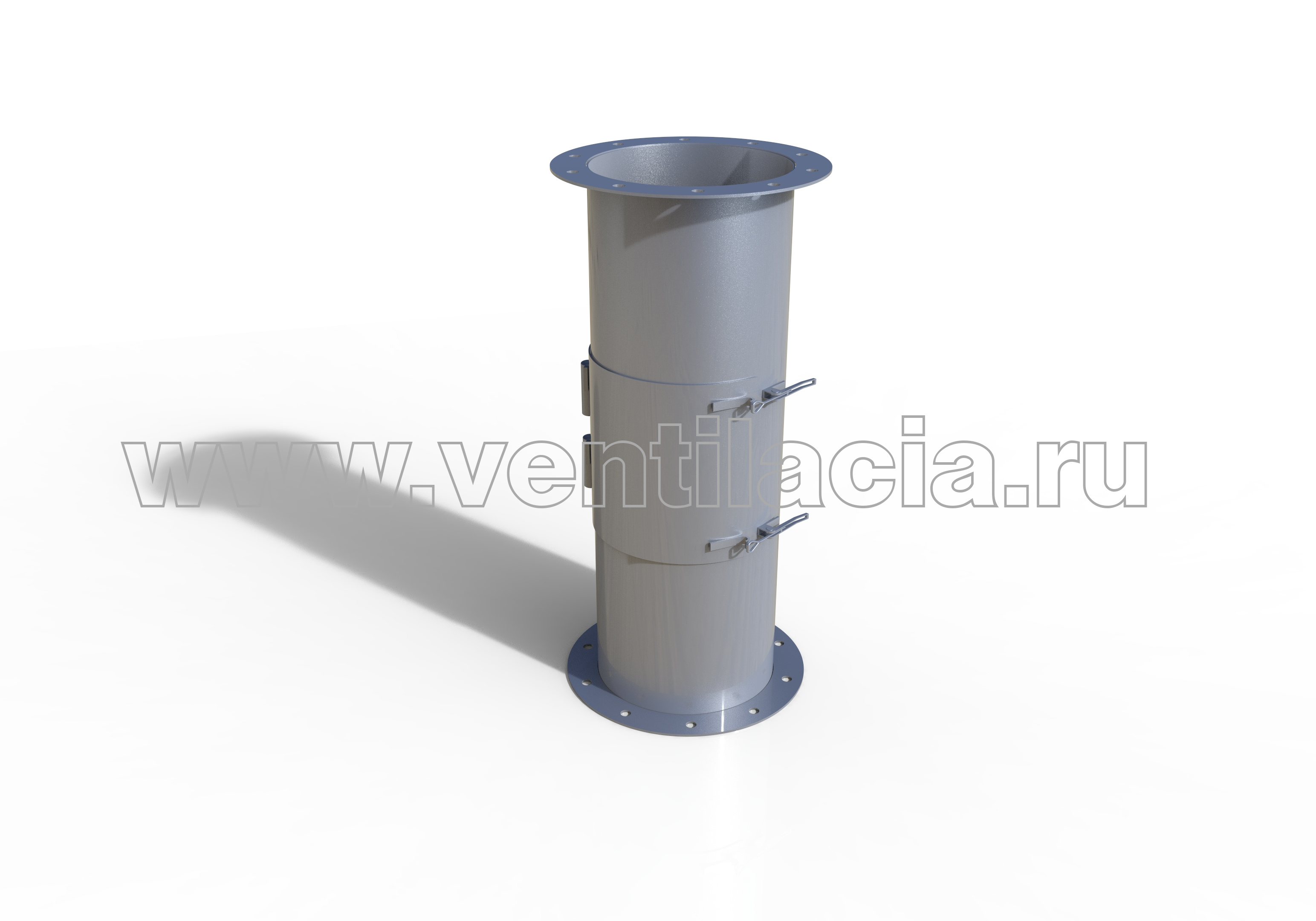

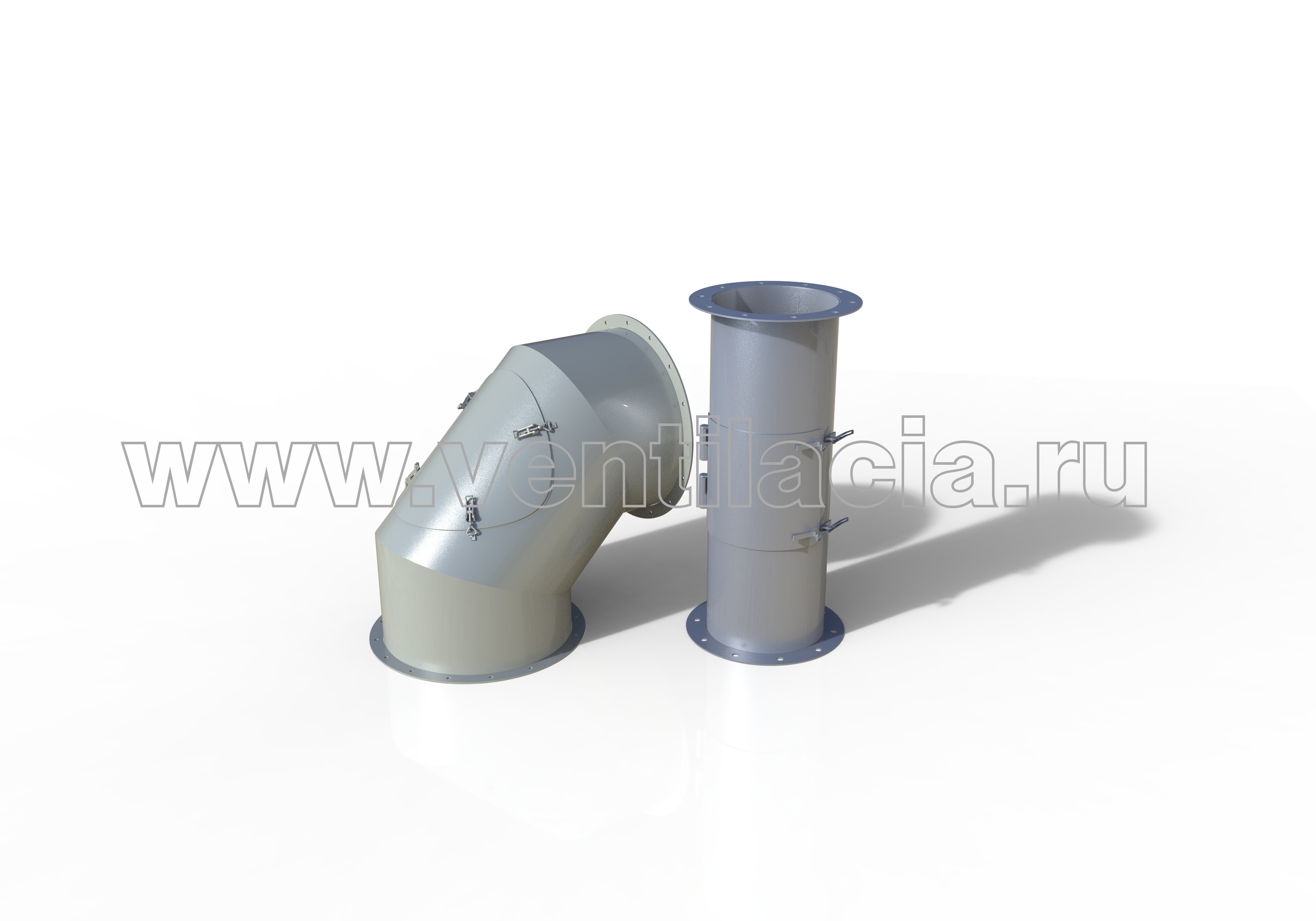

3D модель элемента с ревизией.
3D модель элемента с ревизией.
3D модель элементов с ревизией.

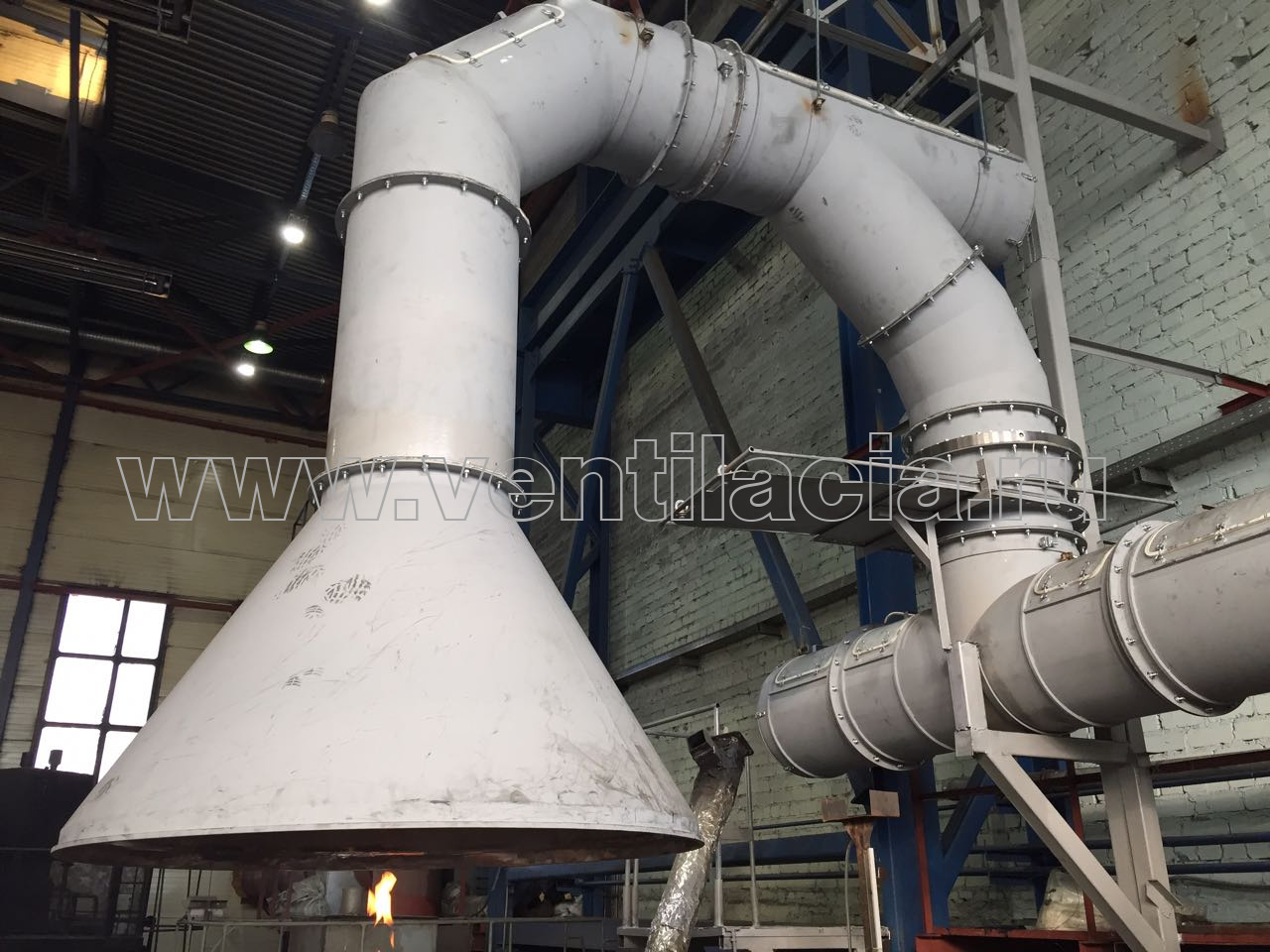

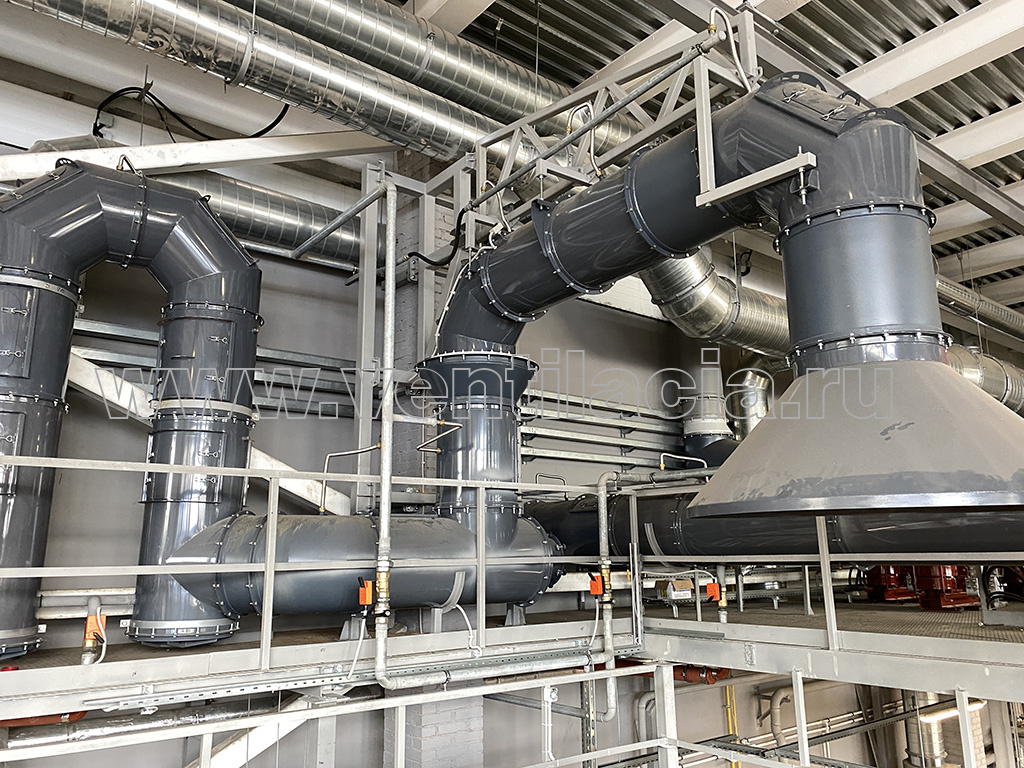

Аспирационная система с поворотным зонтом и ревизионными люками.
Аспирационная система с поворотным зонтом и ревизионными люками.
Аспирационная система с поворотным зонтом и ревизионными люками.
Аспирационная система с поворотным зонтом и ревизионными люками.
